三相四线电表接线图解

三相四线电路可以看成三个单相电路，三个单相电路的功率之和就是总功率，我们可以连接三个相同的单相表也可以用一个三相四线的电表。

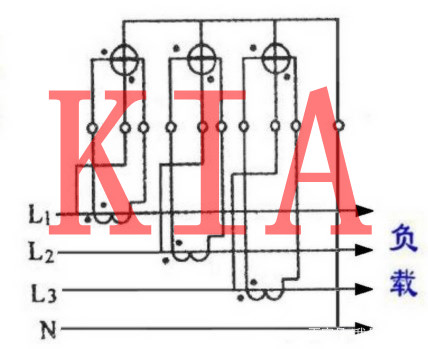

三相四线电表接线图

三相四线的电表又分为直通式和带电流互感式接线。负载过多电流过大超过电表的电能范围时必须加电流互感器。

三相四线电表接线图

这个比较简单，仔细看表盘上有数字标注，从1到10。1，4，7是ABC三相的进线，3，6，9是ABC三相的出线。2，5，8有连接片，和1，4，7是连在一起的。最后的10就是零线的进出线。

三相四线电表接线图

如果电线颜色是黄绿红，那么进线也要注意顺序，最后的10接点是零线，都用蓝线。

三相四线电表接线图

接点编号1，4，7接电流互感器的S1端，3，6，9接电流互感器的S2端，注意三个S2要连一起接地。而2，5，8接ABC三相，最后的10，11接零线。

三相四线电表又分为有功和无功两种，有功通俗一点讲就是正常消耗的电能，包括机械动力，光能，热能等等家用消耗。而无功比较抽象，它不对外做功，只是转换为其他一些能量，测的电源能量交换的瞬时值，不耗能量。也只有一些大的用电单位才会安装。
