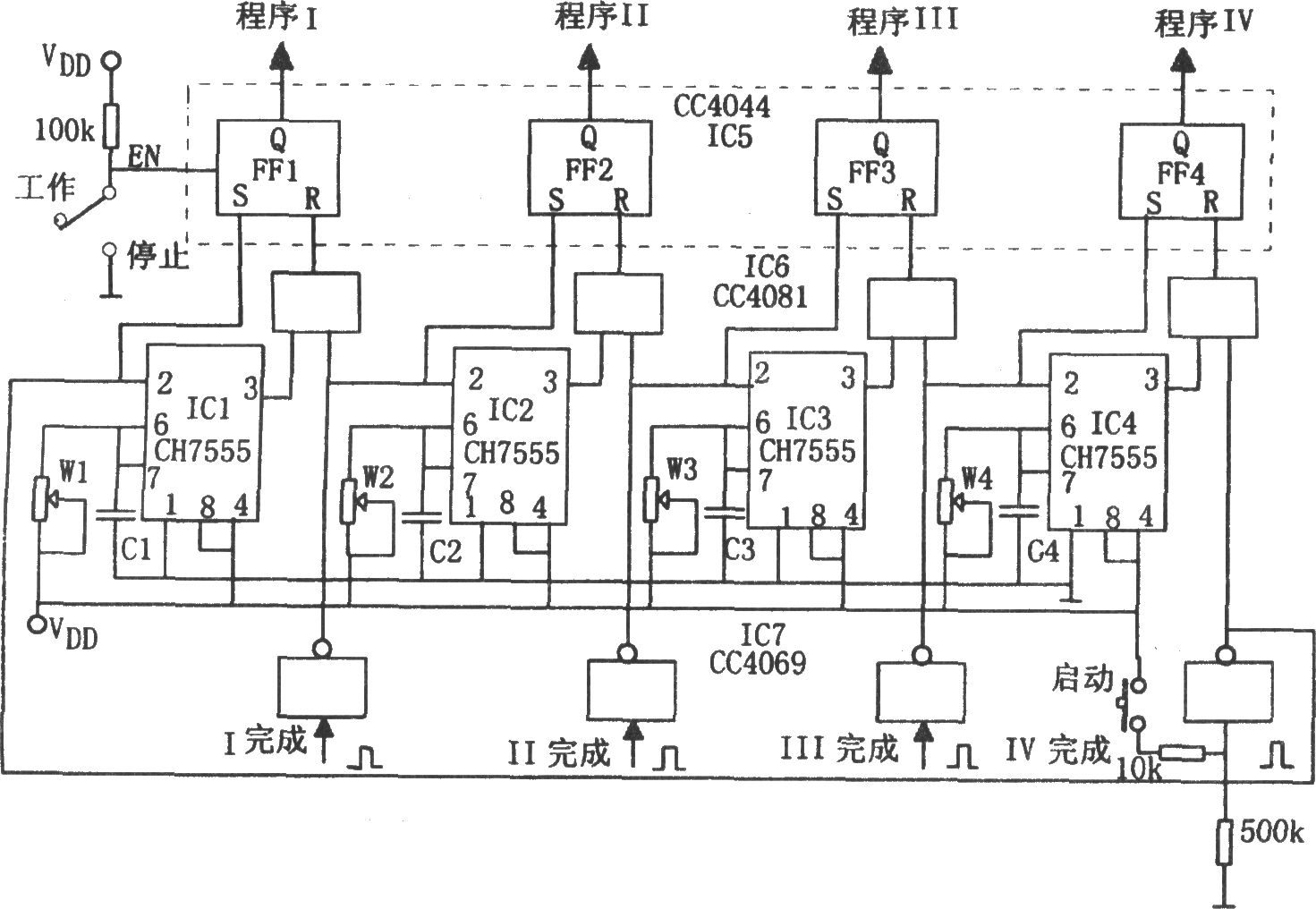

如图所示为程序控制电路。该控制器由循环程序单稳定时电路、开机触发电路等组成。 4块555电路IC1～IC4分别组成不同定时的单稳电路，并串接循环触发。开机触发电路由IC7(CD4069)六反相器组成，使各单稳定时电路进行定时置位。IC6(CC4081)为四2输入与门；IC5(CC4044)为四R．S锁存器。 当按下启动按钮后，IC1被置位，进入单稳态的暂稳状态。即第1个程序运行。当暂稳结束时，即第I个程序运行结束，通过与门电路给FF1(RS触发器)复位，同时启动程序II和触发器IC2，如此循环，进行程序控制。每次程序的定时时间由该级的时间常数td=1.1RwC决定。
