PCB设计:pad 2.54mm焊盘孔径大小
2023-09-25

2.54mm的排针一般为 0.65*0.45

直径约为0.8mm  inner diameter

内径标准0.889mm=35mil outer diameter

外径标准1.5748mm=62mil spoke width

开口宽度  一般为(OD-ID)/2 10mil

即为 19mil=0.4826

所以在设置flash焊盘时

内径为0.889mm

外径为1.5748mm 即为fc0r89w1r57

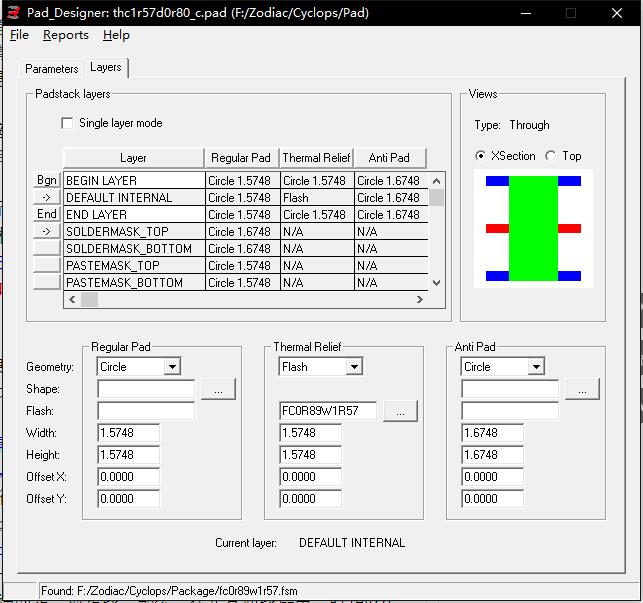

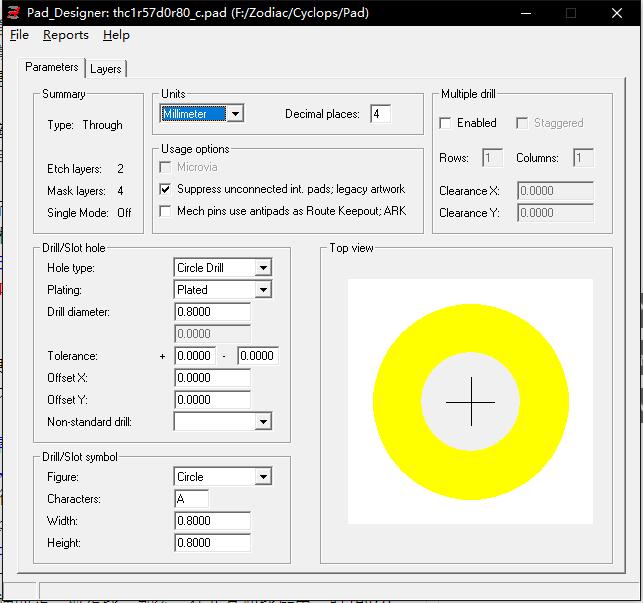

在建立pad时 设置为 thc1r57d0r80_c



经过实测 0r80的内径可能会卡住一些引脚 建议适量调大
