Altium Designer14 元器件布局流程
2023-09-25

第二步:元器件布局

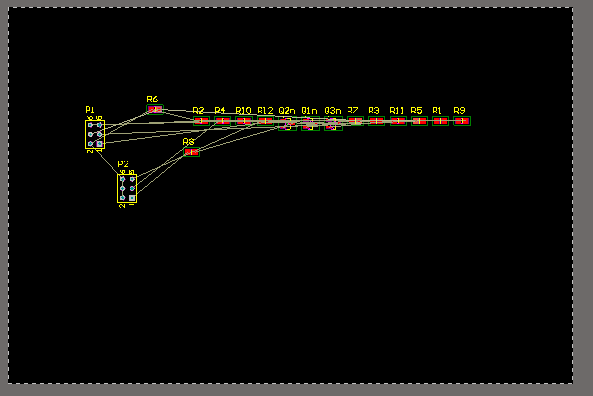

(1)设置"禁止布线区域",相当于定义了板子的边缘,只有在该区域内才能布线和放置元器件。 在Keep-Out Layer,用画笔工具绘制布线区域:



(画笔工具)

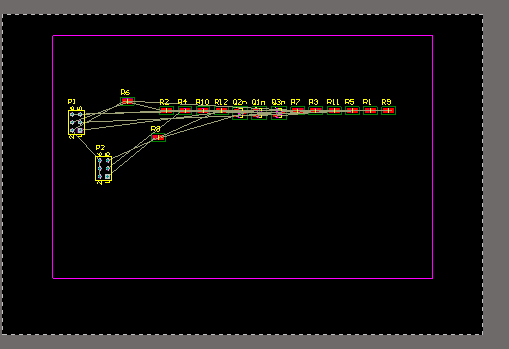

(图中粉红色的线圈出的区域为绘制的布线区域)


(2)手动布置元器件布局   (仍然在Keep-Out Layer) Altium Designer有自动布局功能,但效果不好,建议采用手动布局。 手动布局常用操作:


a.元器件旋转: 选中元器件,在移动的过程中按空格键,就能旋转

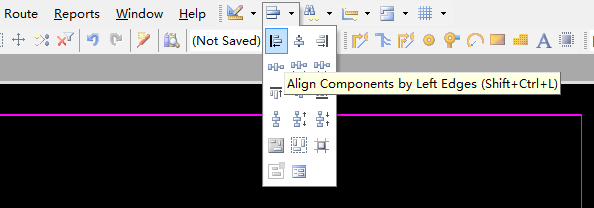

b.元器件对齐:同时选中多个元器件,采用对齐操作



c.使用Reposition Selected Componets操作。 将需要设置布局的元器件全部选中,选择Tools->Componet Placement->Reposition Selected Componets。 待布局元器件就会自动逐个出现,以供手动布局。

d.一般将焊盘中心放在grid格点上。

e.重新调整布线区域:布线区域的边界线可以拖动修改

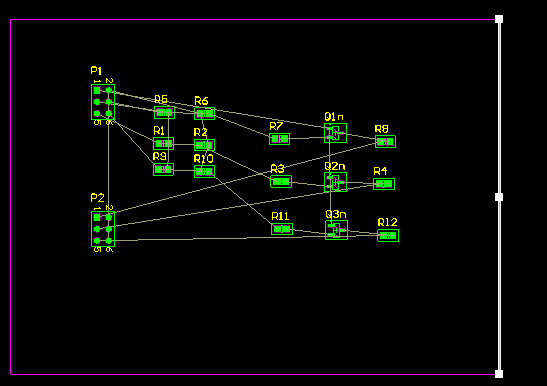

元器件布局效果图:
