什么是 DFU

DFU全称为Device Firmware update,是ST官方推出的一个通过USB接口进行IAP升级的方案,同串口ISP一样,他们都集成在了芯片内部的Bootloader区段,可以通过配置boot引脚来启动。(具体可参照ST文档:AN2606)。

不过内置DFU的芯片大部分型号都比较新,如果你用的型号没有内置DFU程序,没关系我们也可以通过CubeMX来快速生成和移植一个DFU功能程序到你的Flash中来使用。

DFU方案完整的组件包括单片机DFU Demo代码、PC端升级程序、PC端Demo代码以及相关资料手册等。

通过使用DFU方案,我们可以快速的集成升级功能到开发的产品中,同时还能够快速的开发与之配套的升级程序。

使用CubeMX生成初始工程

由于官方提供的DFU例程并不多,我们很难找到现成的可已使用DFU程序,但是通过CubeMX我们可以很快速的配置和生成DFU的Bootloader,下面我们正式开始。

  1. 新建CubeMX工程

    首先选定好IC的型号,进入配置界面,由于只是Bootloader代码所以这里我们只需要配置USB功能和一个做Bootloader触发的引脚就可,其余的时钟等部分一切按照正常方式配置。

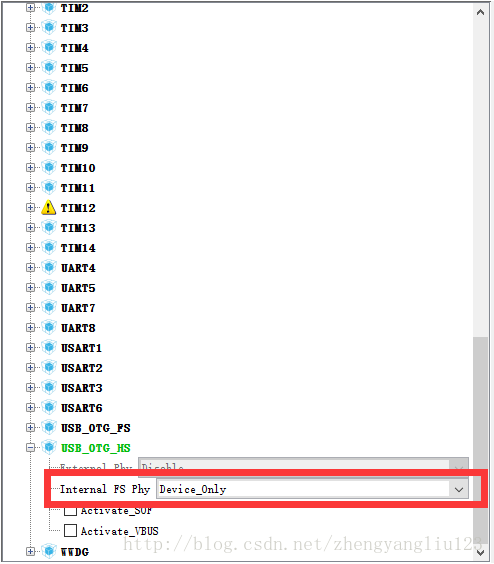

  2. 设置USB引脚功能

    设定USB模式为Device(HS还是FS并不影响DFU的功能,按照应用选择就可)。

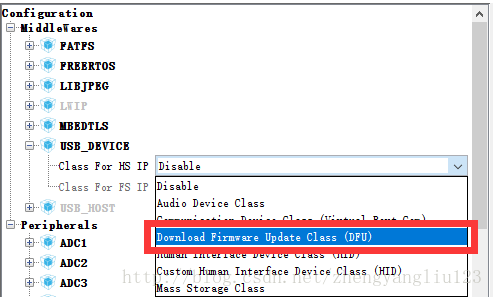

  3. 开启DFU组件

    在MiddleWares中加入USB DFU组件

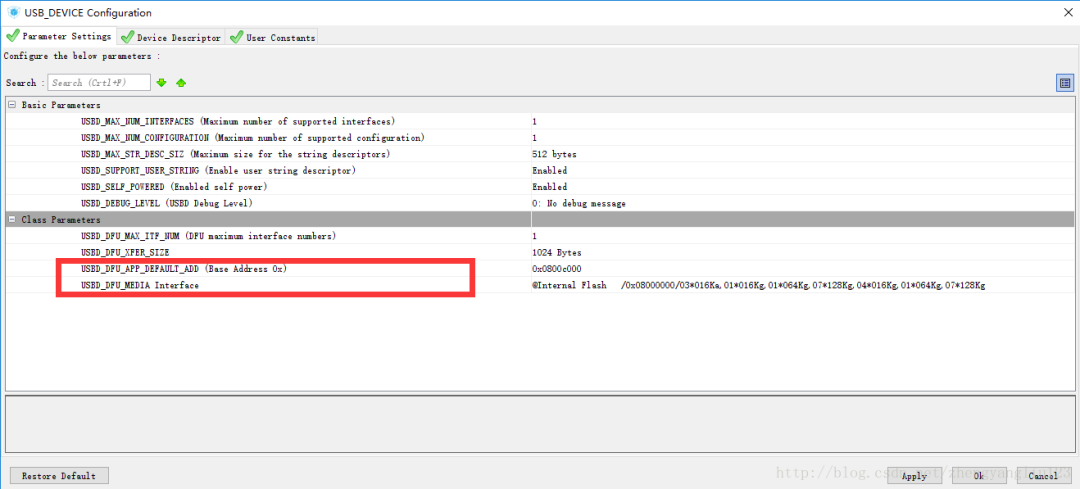

    设置DFU参数

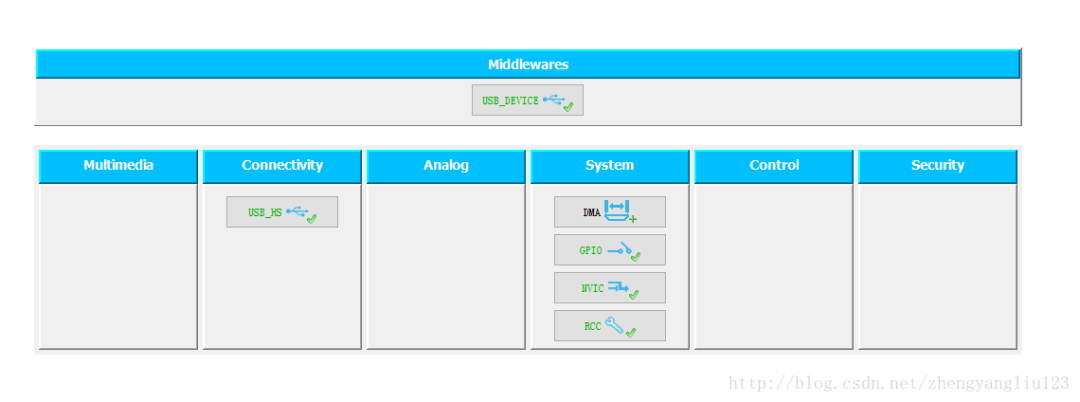

    开启DFU组件后,CubeMX的程序设置窗口的MiddleWares中就会出现DFU程序设置按钮。

    点开它将APP加载的地址改为0x0800_c000,这个加载地址根据你实际的应用设置,目前我们选择让flash的前三个sector为Bootloader的区域。

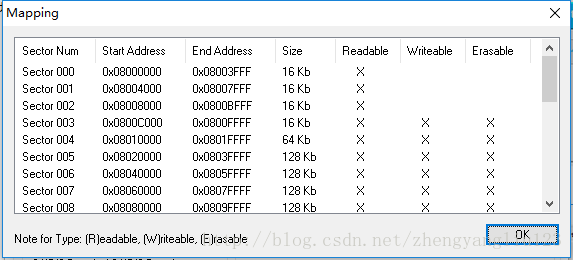

    第二个全是字段的参数是用来在DFU连接升级软件式传输给软件用来获取Flash结构字符串数据,很好理解这个小协议的内容,点击设置后,下方的CubeMX的参数说明也写的很清晰,这里就不多说了。当然这些参数也在工程生成后在 usbd_conf.h 和 usbd_dfu_if.c 文件中修改。
  4. 最后的设置

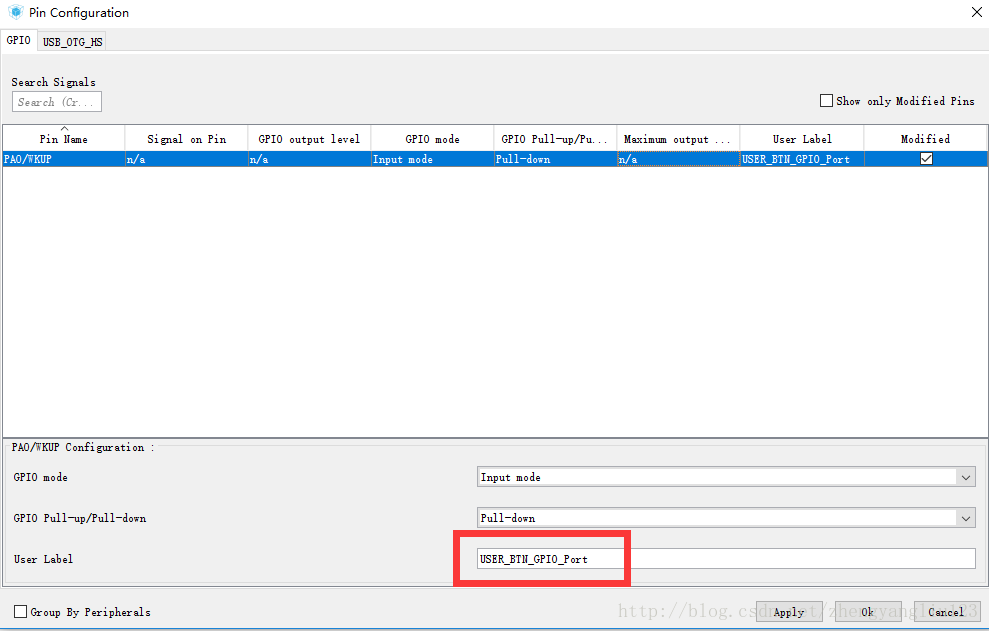

    最后我们添加一个外部的按键作为触发单片机启动时进入DFU的方式,按键按下后就启动DFU模式,否则直接加载后方APP程序,这里选用PA0引脚,给它设置个User Label 就叫 USER_BTN_GPIO_Port。

修改补全工程

  1. 实现 DFU 功能代码

    打开 src 目录下的 usbd_dfu_if.c 文件补全其中的功能代码

    Flash 解锁

    uint16_t MEM_If_Init_HS(void) {
        HAL_FLASH_Unlock(); return (USBD_OK);
    }

    Flash 上锁

    uint16_t MEM_If_DeInit_HS(void)
    {
        HAL_FLASH_Lock(); return (USBD_OK);
    }

    Flash 擦除

    static uint32_t GetSector(uint32_t Address) { uint32_t sector = 0; if ((Address < ADDR_FLASH_SECTOR_1) && (Address >= ADDR_FLASH_SECTOR_0))
         {
            sector = FLASH_SECTOR_0;
         }

         ......

          } else if ((Address < ADDR_FLASH_SECTOR_23) && (Address >= ADDR_FLASH_SECTOR_22))
          {
            sector = FLASH_SECTOR_22;
          } else {
            sector = FLASH_SECTOR_23;
          } return sector;
        } uint16_t MEM_If_Erase_HS(uint32_t Add) { uint32_t startsector = 0; uint32_t sectornb = 0; /* Variable contains Flash operation status */ HAL_StatusTypeDef status;
          FLASH_EraseInitTypeDef eraseinitstruct; /* Get the number of sector */ startsector = GetSector(Add);

          eraseinitstruct.TypeErase = FLASH_TYPEERASE_SECTORS;
          eraseinitstruct.VoltageRange = FLASH_VOLTAGE_RANGE_3;
          eraseinitstruct.Sector = startsector;
          eraseinitstruct.NbSectors = 1;
          status = HAL_FLASHEx_Erase(&eraseinitstruct, §ornb); if (status != HAL_OK)
          { return (USBD_FAIL);
          } return (USBD_OK);
    }

    Flash 写入

    uint16_t MEM_If_Write_HS(uint8_t *src, uint8_t *dest, uint32_t Len) { uint32_t i = 0; for (i = 0; i < Len; i += 4)
        { /* Device voltage range supposed to be [2.7V to 3.6V], the operation will
           be done by byte */ if (HAL_FLASH_Program(FLASH_TYPEPROGRAM_WORD, (uint32_t)(dest + i), *(uint32_t *)(src + i)) == HAL_OK)
            { /* Check the written value */ if (*(uint32_t *)(src + i) != *(uint32_t *)(dest + i))
              { /* Flash content doesn't match SRAM content */ return (USBD_FAIL);
              }
            } else { /* Error occurred while writing data in Flash memory */ return (USBD_FAIL);
            }
        } return (USBD_OK);
    }

    Flash 读取

    uint8_t *MEM_If_Read_HS(uint8_t *src, uint8_t *dest, uint32_t Len) { /* Return a valid address to avoid HardFault */ uint32_t i = 0; uint8_t *psrc = src; for (i = 0; i < Len; i++) { dest[i] = *psrc++; } /* Return a valid address to avoid HardFault */ return (uint8_t *)(dest);
    }

    获取 Flash 擦写时间参数

    uint16_t MEM_If_GetStatus_HS(uint32_t Add, uint8_t Cmd, uint8_t *buffer) { /* USER CODE BEGIN 11 */ uint16_t time;

          time = TimingTable[GetSector(Add)]; switch (Cmd)
          { case DFU_MEDIA_PROGRAM:
            buffer[1] = (uint8_t)time;
            buffer[2] = (uint8_t)(time << 8);
            buffer[3] = 0; break; case DFU_MEDIA_ERASE: default:
            buffer[1] = (uint8_t)time;
            buffer[2] = (uint8_t)(time << 8);
            buffer[3] = 0; break;
          } return (USBD_OK); /* USER CODE END 11 */ }

    usbd_dfu_if.h 文件添加的宏定义

    /* Define flash address */ // BLANK 1 #define ADDR_FLASH_SECTOR_0 0x08000000 #define ADDR_FLASH_SECTOR_1 0x08004000 #define ADDR_FLASH_SECTOR_2 0x08008000 #define ADDR_FLASH_SECTOR_3 0x0800C000 #define ADDR_FLASH_SECTOR_4 0x08010000 #define ADDR_FLASH_SECTOR_5 0x08020000 #define ADDR_FLASH_SECTOR_6 0x08040000 #define ADDR_FLASH_SECTOR_7 0x08060000 #define ADDR_FLASH_SECTOR_8 0x08080000 #define ADDR_FLASH_SECTOR_9 0x080A0000 #define ADDR_FLASH_SECTOR_10 0x080C0000 #define ADDR_FLASH_SECTOR_11 0x080E0000 // BLANK 2 #define ADDR_FLASH_SECTOR_12 0x08100000 #define ADDR_FLASH_SECTOR_13 0x08104000 #define ADDR_FLASH_SECTOR_14 0x08108000 #define ADDR_FLASH_SECTOR_15 0x0810C000 #define ADDR_FLASH_SECTOR_16 0x08110000 #define ADDR_FLASH_SECTOR_17 0x08120000 #define ADDR_FLASH_SECTOR_18 0x08140000 #define ADDR_FLASH_SECTOR_19 0x08160000 #define ADDR_FLASH_SECTOR_20 0x08180000 #define ADDR_FLASH_SECTOR_21 0x081A0000 #define ADDR_FLASH_SECTOR_22 0x081C0000 #define ADDR_FLASH_SECTOR_23 0x081E0000 /* Flash oprate time from datasheet page 128 */ #define FLASH_SECTOR_16KB_WRITE_ERASE_TIME 500 //500 usb frame,means 500ms #define FLASH_SECTOR_64KB_WRITE_ERASE_TIME 1100 #define FLASH_SECTOR_128KB_WRITE_ERASE_TIME 2000
  2. 修改Main文件

    首先在main文件前添加几个用于加载APP程序的变量和函数定义

    typedef void (*pFunction)(void);

    pFunction JumpToApplication; uint32_t JumpAddress;1234

    然后再 main 函数中加入 外部按键的判断、APP程序加载以及USB DFU初始化功能

    int main(void) { /* Reset of all peripherals, Initializes the Flash interface and the Systick. */ HAL_Init(); /* Configure the system clock */ SystemClock_Config(); /* Initialize all configured peripherals */ MX_GPIO_Init(); if (HAL_GPIO_ReadPin(USER_BTN_GPIO_Port, USER_BTN_Pin) == GPIO_PIN_SET)
          {
            HAL_GPIO_WritePin(GPIOG, LD3_Pin, GPIO_PIN_SET); // For debug /* Test if user code is programmed starting from address 0x0800C000 */ if (((*(__IO uint32_t *)USBD_DFU_APP_DEFAULT_ADD) & 0x2FF80000) == 0x20000000)
            {
              HAL_GPIO_WritePin(GPIOG, LD4_Pin, GPIO_PIN_SET); // For debug /* Jump to user application */ JumpAddress = *(__IO uint32_t *)(USBD_DFU_APP_DEFAULT_ADD + 4);
              JumpToApplication = (pFunction)JumpAddress; /* Reset of all peripherals */ HAL_DeInit(); /* Set interrupt vector to app code */ SCB->VTOR = USBD_DFU_APP_DEFAULT_ADD; /* Initialize user application's Stack Pointer */ __set_MSP(*(__IO uint32_t *)USBD_DFU_APP_DEFAULT_ADD);
              JumpToApplication();
            }
          }

          MX_USB_DEVICE_Init(); while (1)
          {
          }
    }
  3. 编译程序下载进入单片机

使用DfuSe

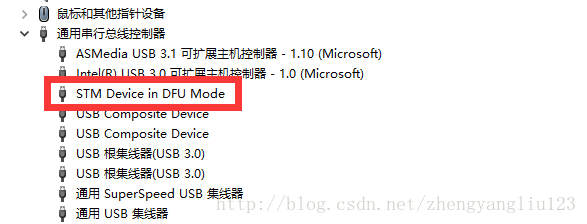

从ST官网DfuSe的程序安装包,并安装。然后我们按下之前写的触发按键并复位单片机,让单片机初始 USB DFU 功能,这时如果你插着单片机的USB线,系统应该已经识别了。

如果没有右键更新驱动程序,手动指定驱动搜索路径在DfuSe安装目录下的 \Bin\Driver 内。如果直接无法识别USB设备,建议在CubeMx配置完工程后就编译下载测试一下,看看是不是你在移植过程中哪里写错了。

然后我们需要生成一个地址设定在0x0800_c000后的测试程序,就先编写一个 Blink LED 的程序吧,生成bin、hex或S19文件。

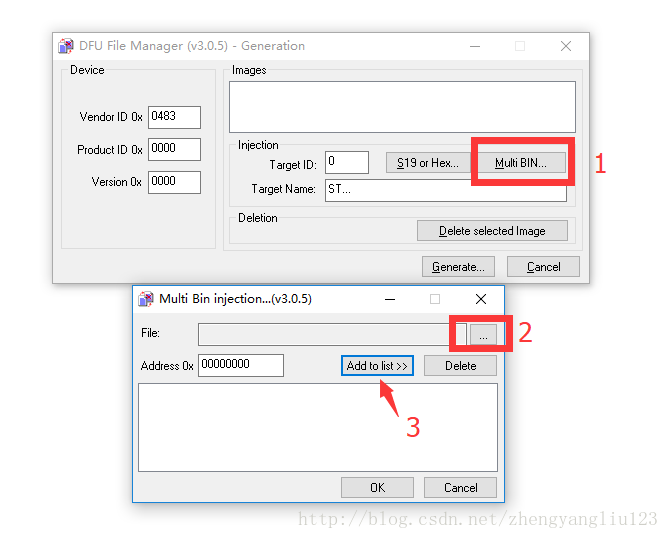

然后我们打开DfuSe软件的Dfu file manager来生成DFU软件用的.dfu格式的文件。选择第一项,第二个是用来将.dfu反向变换回来的。

大概的操作已经标在图片上了,操作比较简单就不做详细介绍了,记得把Address的地址改到偏移后的地址上否则下载会出错,其他参数可以不用修改。

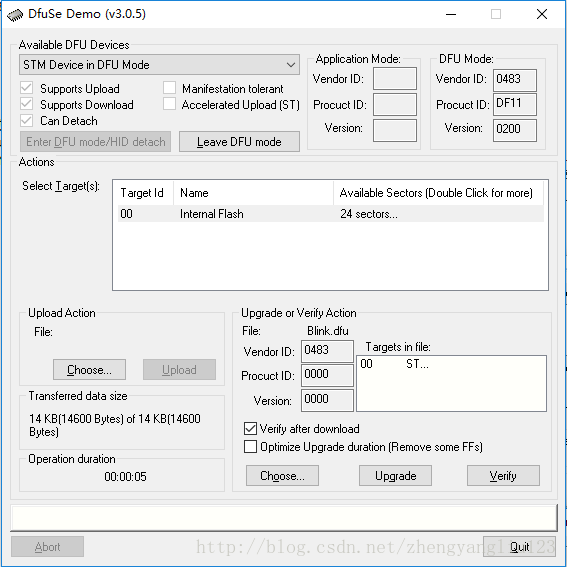

然后我们打开DfuSe程序,在Upgrade中选择生成好的blink.dfu文件,勾选校验功能,下载程序。成功后复位单片机,LED开始闪烁,移植成功。

更多

仔细区看看DfuSe的安装目录,里面有DFU的资料文档,还有DFU的工程源代码,可以用来改写自己需要的DFU升级程序。
