STM32的时钟树

时钟信号推动单片机内各个部分执行相应的指令，时钟就像人的心跳一样。

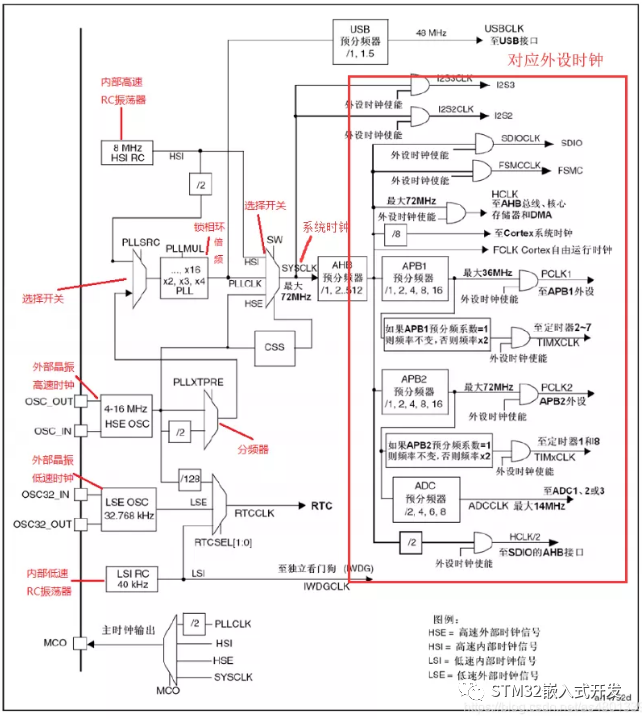

STM32本身十分复杂，外设非常多，任何外设都需要时钟才能启动，但并不是所有的外设都需要系统时钟那么高的频率，如果都用高速时钟势必造成浪费。同一个电路，时钟越快功耗越大、抗电磁干扰能力越弱。复杂的MCU采用多时钟源的方法来解决这些问题。如下图，是STM32的时钟系统框图。

如上图左边的部分，看到STM32有4个独立时钟源，HSI、HSE、LSI、LSE。

• HSI是高速内部时钟，RC振荡器，频率为8MHz，精度不高。


• HSE是高速外部时钟，可接石英/陶瓷谐振器，或者接外部时钟源，频率范围为4MHz~16MHz。


• LSI是低速内部时钟，RC振荡器，频率为40kHz，提供低功耗时钟。


• LSE是低速外部时钟，接频率为32.768kHz的石英晶体。

时钟树的右边红色框中，则是系统时钟通过AHB预分频器，给相对应的外设设置相对应的时钟频率。

其中LSI、LSE是作为IWDGCLK(独立看门狗)时钟源和RTC时钟源使用。而HSI、HSE以及PLLCLK经过分频或者倍频作为系统时钟SYSCLK来使用。

PLL为锁相环倍频输出，其时钟输入源可选择为HSI/2、HSE或者HSE/2。倍频可选择为2~16倍，但是其输出频率最大不得超过72MHz。通过倍频之后作为系统时钟的时钟源。

配置时钟

默认时钟

Keil编写程序是默认的时钟为72Mhz，其实是这么来的：

外部高速晶振HSE提供的8MHz（大小与电路板上的晶振相关）通过PLLXTPRE分频器后，进入PLLSRC选择开关，进而通过PLLMUL锁相环进行倍频（x9）后，为系统提供72MHz的系统时钟SYSCLK。之后是AHB预分频器对时钟信号进行分频，然后为低速外设提供时钟。

内部RC振荡器HSI为8MHz，2分频后是4MHz，进入PLLSRC选择开关，通过PLLMUL锁相环进行倍频（最大x16)后为64MHz。

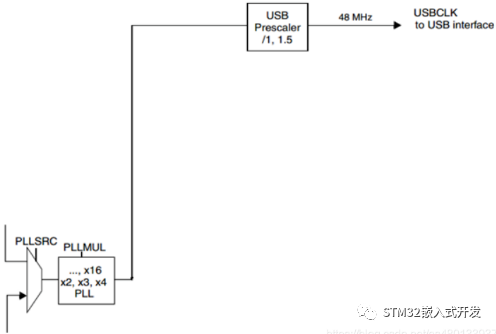

USB时钟

如上图，STM32的USB时钟不能超过48MHz，因此如果时钟源为72MHz，就需要进行1.5分频。

如果时钟源为48MHZ，则进行1分频即可。

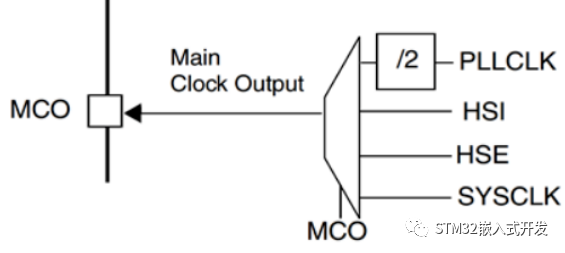

把时钟信号输出到外部

STM32可以选择一个时钟信号输出到MCO脚(PA8)上，可以选择为PLL输出的2分频、HSI、HSE、或者系统时钟，可以把时钟信号输出供外部使用。

AHB分频器

如时钟树图右边的部分，系统时钟通过AHB分频器给外设提供时钟。从左到右可以简单理解为：

系统时钟->AHB分频器->各个外设分频倍频器->外设时钟的设置。

右边部分为：系统时钟SYSCLK通过AHB分频器分频后送给各模块使用，AHB分频器可选择1、2、4、8、16、64、128、256、512分频。其中AHB分频器输出的时钟送给5大模块使用：

• 内核总线：送给AHB总线、内核、内存和DMA使用的HCLK时钟。


• Tick定时器：通过8分频后送给Cortex的系统定时器时钟。


• I2S总线：直接送给Cortex的空闲运行时钟FCLK。


• APB1外设：送给APB1分频器。APB1分频器可选择1、2、4、8、16分频，其输出一路供APB1外设使用(PCLK1，最大频率36MHz)，另一路送给通用定时器使用。该倍频器可选择1或者2倍频，时钟输出供定时器2-7使用。


• APB2外设：送给APB2分频器。APB2分频器可选择1、2、4、8、16分频，其输出一路供APB2外设使用(PCLK2，最大频率72MHz)，另一路送给高级定时器。该倍频器可选择1或者2倍频，时钟输出供定时器1和定时器8使用。另外，APB2分频器还有一路输出供ADC分频器使用，分频后送给ADC模块使用。ADC分频器可选择为2、4、6、8分频。需要注意的是，如果APB预分频器分频系数是1，则定时器时钟频率(TIMxCLK)为PCLKx。否则，定时器时钟频率将为 APB 域的频率的两倍：TIMxCLK = 2xPCLKx。

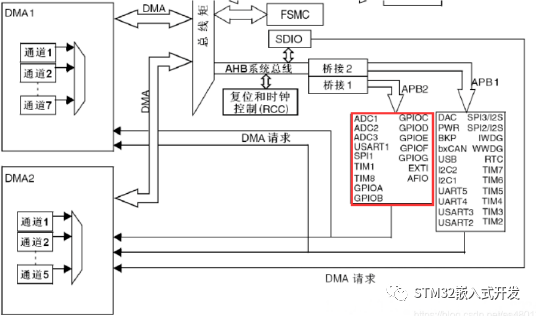

APB1和APB2的对应外设

F1系列中，APB1上面连接的是低速外设，包括电源接口、备份接口、CAN、USB、I2C1、I2C2、USART2、USART3、UART4、UART5、SPI2、SP3等。

APB2上面连接的是高速外设，包括UART1、SPI1、Timer1、ADC1、ADC2、ADC3、所有的普通I/O口（PA-PE）、第二功能I/O（AFIO）口等。

具体可以在stm32f10x_rcc.h中查看外设挂在哪个时钟下。

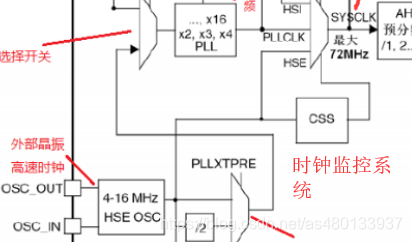

时钟监视系统（CSS）

另外，STM32还提供了一个时钟监视系统（CSS），用于监视高速外部时钟（HSE）的工作状态。倘若HSE失效，会自动切换（高速内部时钟）HSI作为系统时钟的输入，保证系统的正常运行。
