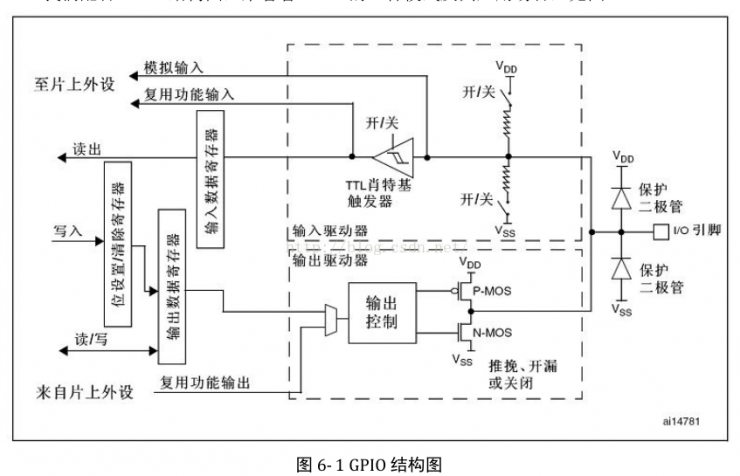

一、熟悉GPIO结构体

以下这个结构体是我从官方手册中获取的：

[cpp] view plain copy print?

typedef struct

{

u16 GPIO_Pin;

GPIOSpeed_TypeDef GPIO_Speed;

GPIOMode_TypeDef GPIO_Mode;

} GPIO_InitTypeDef;

二、编写程序步骤

1、首先定义一个GPIO_InitTypeDef的结构体，给结构体起一个名字 GPIO_InitStructure;

[cpp] view plain copy print?

GPIO_initTypeDef GPIO_initStructure ;

2、初始化RCC时钟

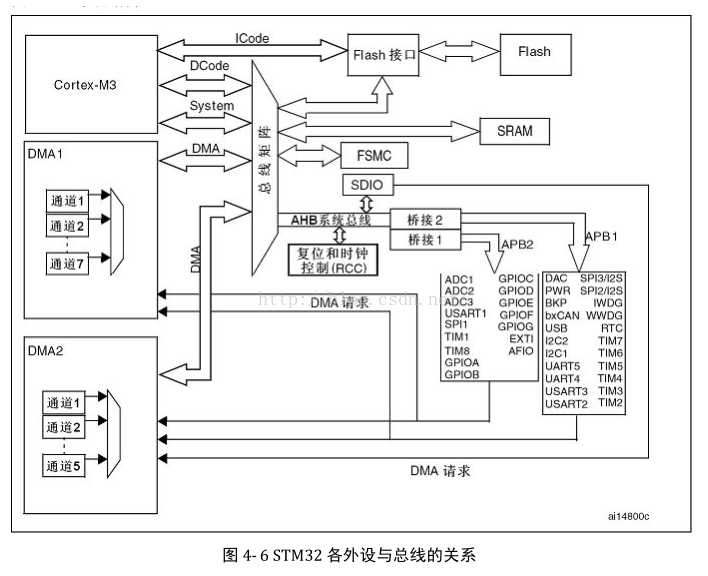

RCC_APB2PeriphClockCmd 使能或者失能 APB2 外设时钟,从下图看GPIOA-G均属于APB2时钟总线。

3、对结构体成员赋值，详情参考固件库使用手册

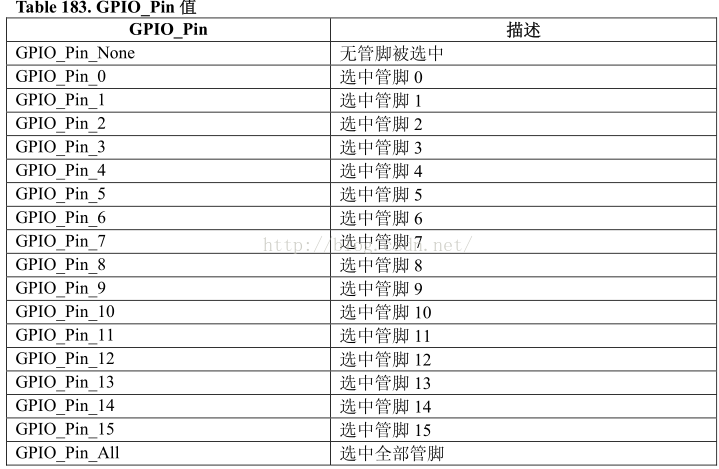

//GPIO管脚

u16 GPIO_Pin;

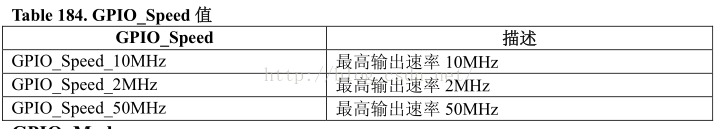

//GPIO口的速率

GPIOSpeed_TypeDef GPIO_Speed;

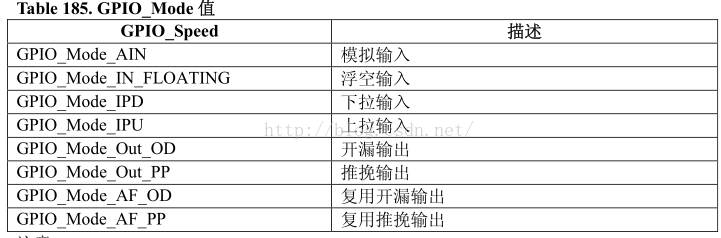

//GPIO的输出模式

GPIOMode_TypeDef GPIO_Mode;

4、初始化GPIO

这里要注意，每更新一个GPIO口就要初始化一次(用到了多组GPIO的情况)

void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_InitTypeDef* GPIO_InitStruct)

5、

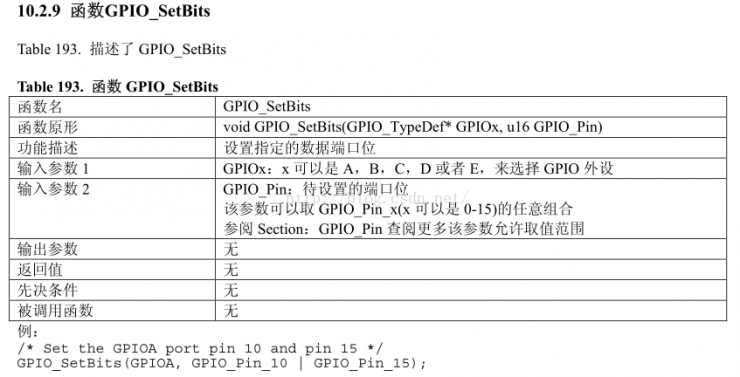

GPIO_SetBits 设置指定的数据端口位

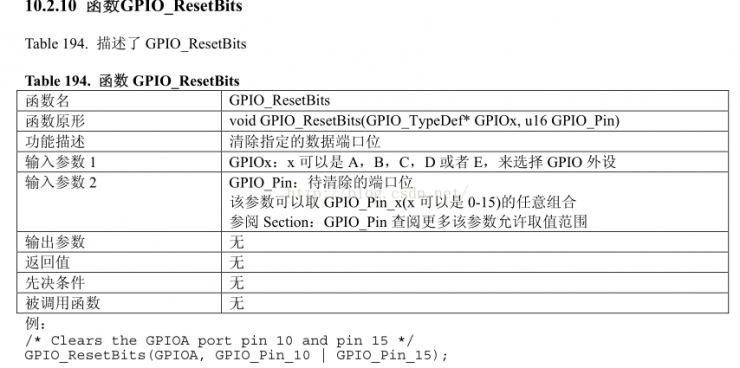

GPIO_ResetBits 清除指定的数据端口位
