详解9-15V双电源电路、稳压电源路
电路一点通
342浏览
0评论
0点赞
2023-11-28
目录：
双电源电路
-
12v双电源电路（非稳压）
12v双电源稳压供电电路双15v稳压电源9V双稳压电源电路
双电源电路
有些电路需要双电源才能更好地运行，例如功率放大器、音频放大器或其他电源电路。该电路专为在双电源输入电压下运行而设计。双电源方式 - 一个端子提供 +ve。一个端子提供 -ve，另一个端子用于接地。两个端子相应地提供+ve和-ve 电源，第三个端子接地，例如，如果任何电路需要 12v 双电源，则意味着它需要三个输入 - 1 为 +12v，2 为 -12v，3 为接地。这里我给出一些具有稳压和非稳压输出的双电源电路。•中心抽头变压器最适合双电源电路。这意味着初级（输入）有 2 个端子，次级（输出）有 3 个端子。 根据所需的安培数选择整流二极管。您可以使用市场上有不同额定电流的现成桥式整流器 IC。

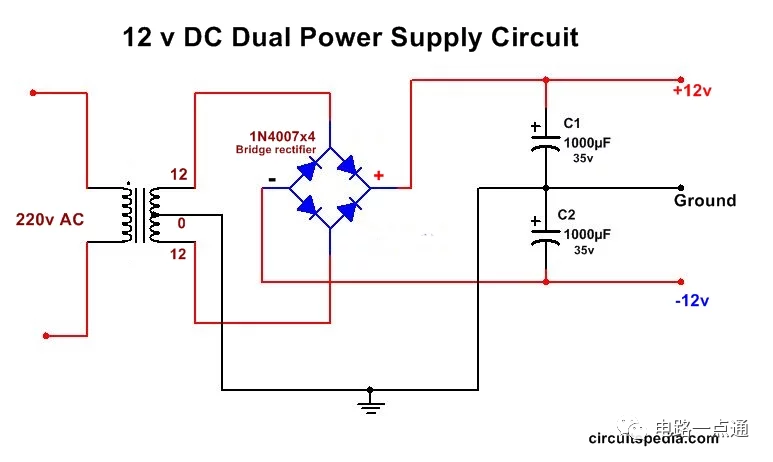

12v双电源电路（非稳压）
这是一般的12V DC双电源电路。该电路的输出不受调节下面的电路图给出了稳压双电源输出，这些电路中使用了稳压IC。

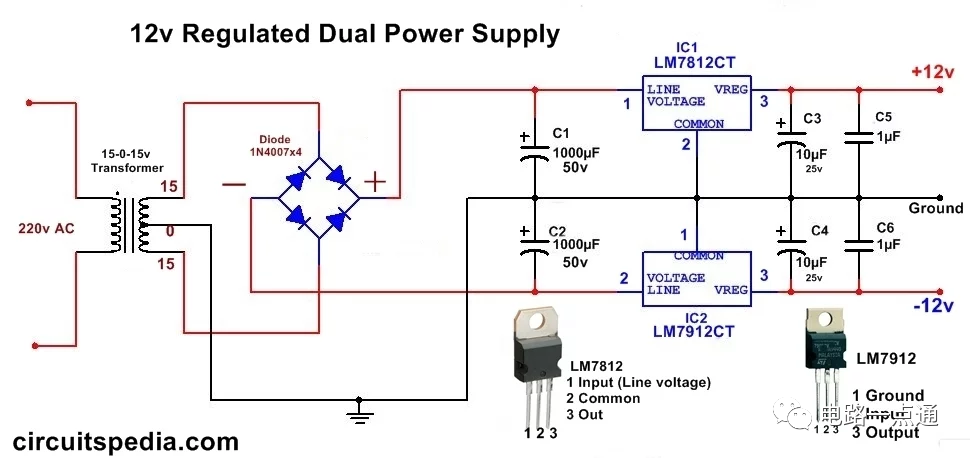

12v双电源稳压供电电路

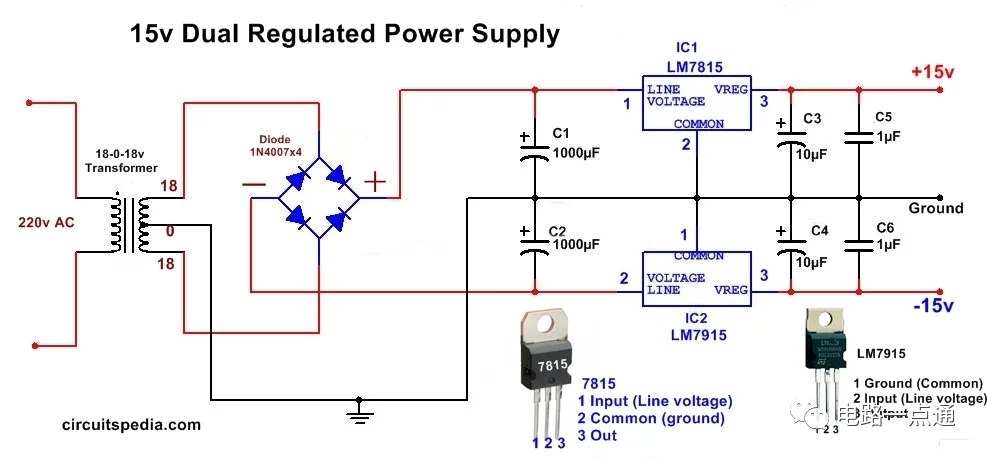

双15v稳压电源

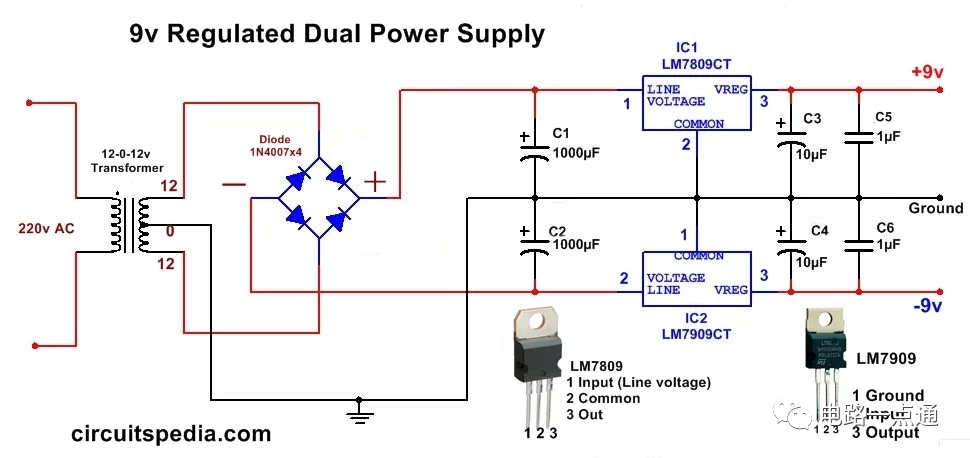

9V双稳压电源电路

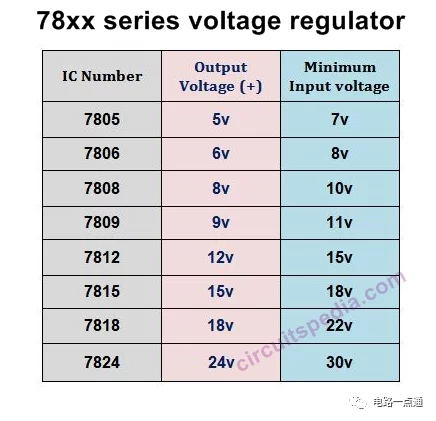

• 79xx ic 用于调节负输入电压，而78xx ic 用于正输入直流电压调节。•电容值可在1000uf至4700uf之间使用• LM 78xx 和LM79xx 的引脚配置不一样，连接时要小心。• 如果使用稳压器IC，最小输入电压应比所需输出高3 伏。但如果电路中不使用IC，则需要使用与输出相同的电压变压器。
