开关电源RCD等效图、计算公式
衡丽 2023-05-24

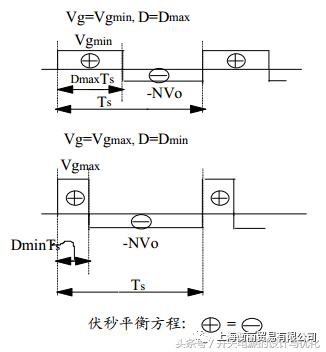

  1. 原理图

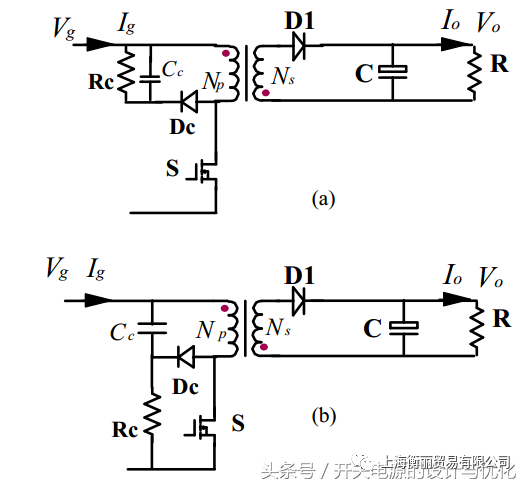

  2. 原理图

外加 Rc、Cc 、Dc 三个元件构成吸收电路

-- 吸收电路与激磁电感、漏感、开关S构成一个Buckboost电路;

如设计参数保证:(1):吸收电容上的电压纹波很小;(2):吸收电容的电压大于NVo。


上述条件下的波形如图2,吸收电路的参数设计可由实验确定

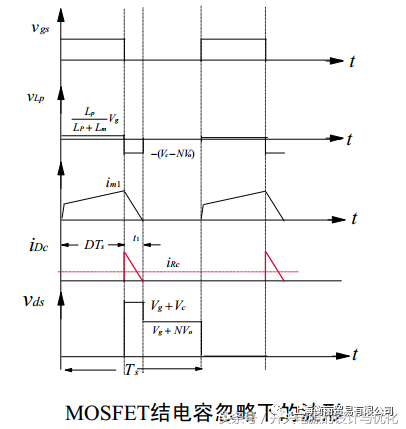

图2 波形图


2RCD吸收时的等效电路

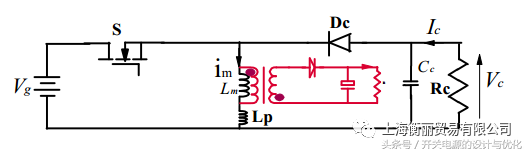

图3 RCD等效图

图4 公式图


3RCD吸收单反激变换器的变压器电压波形

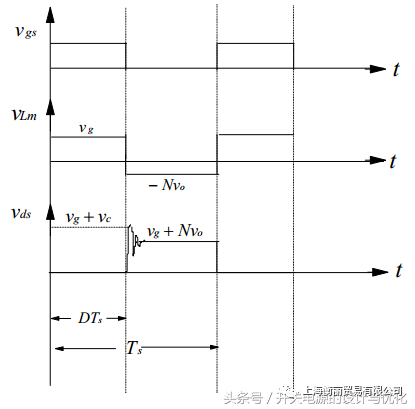

图6 电压波形图


4 RCD吸收单反激变换器的典型应用场合

多用在小功率的AC/DC和DC/DC电源中;大功率开关电源的辅助电源。
