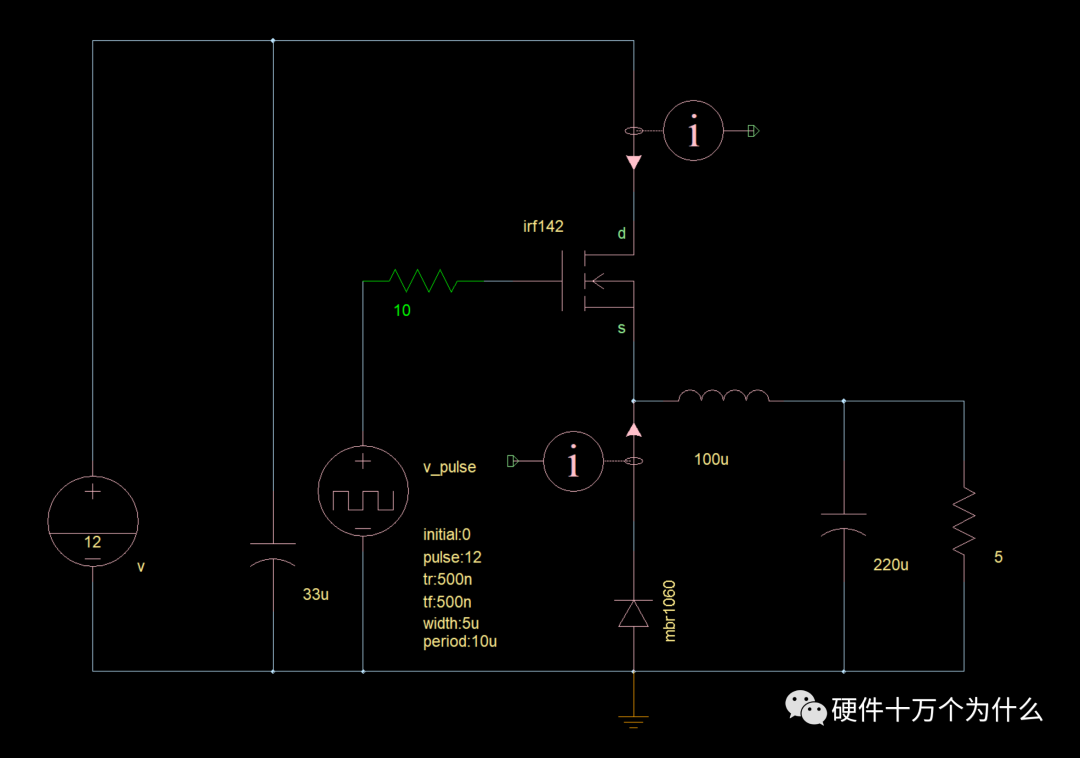

我们用Saber可以按照前期视频的操作方法，完成下面这个非同步的Buck电路的搭建。

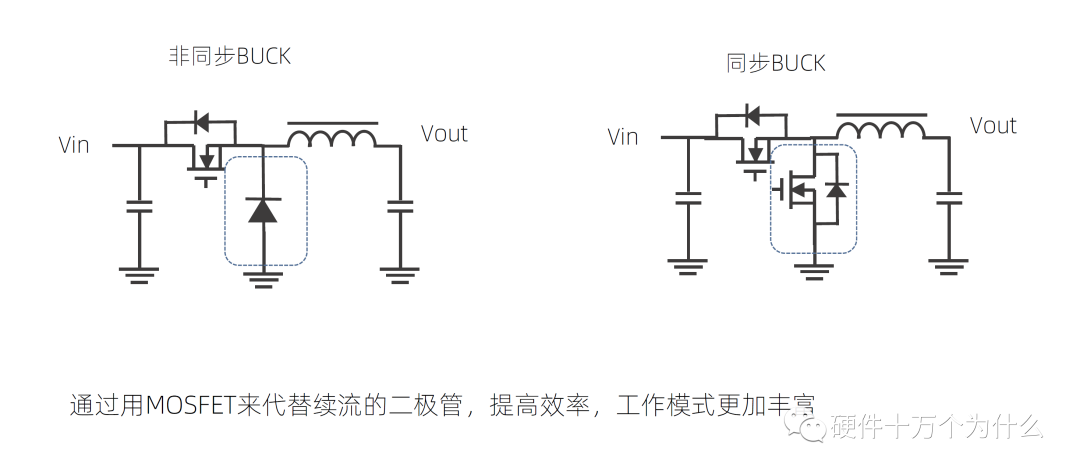

首先我们理解一下什么是同步控制器和非同步控制器。

我们如果是一个非同步的开关电源的控制器，则上管还是MOSFET，而下管就是一个二极管，上管关闭，就依靠下面那个二极管进行续流。

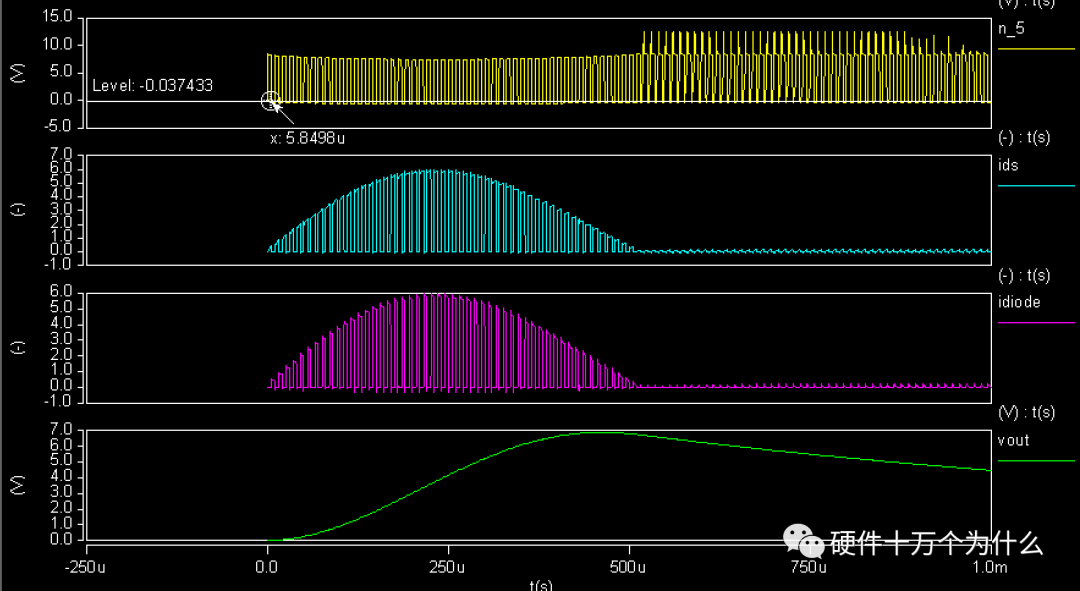

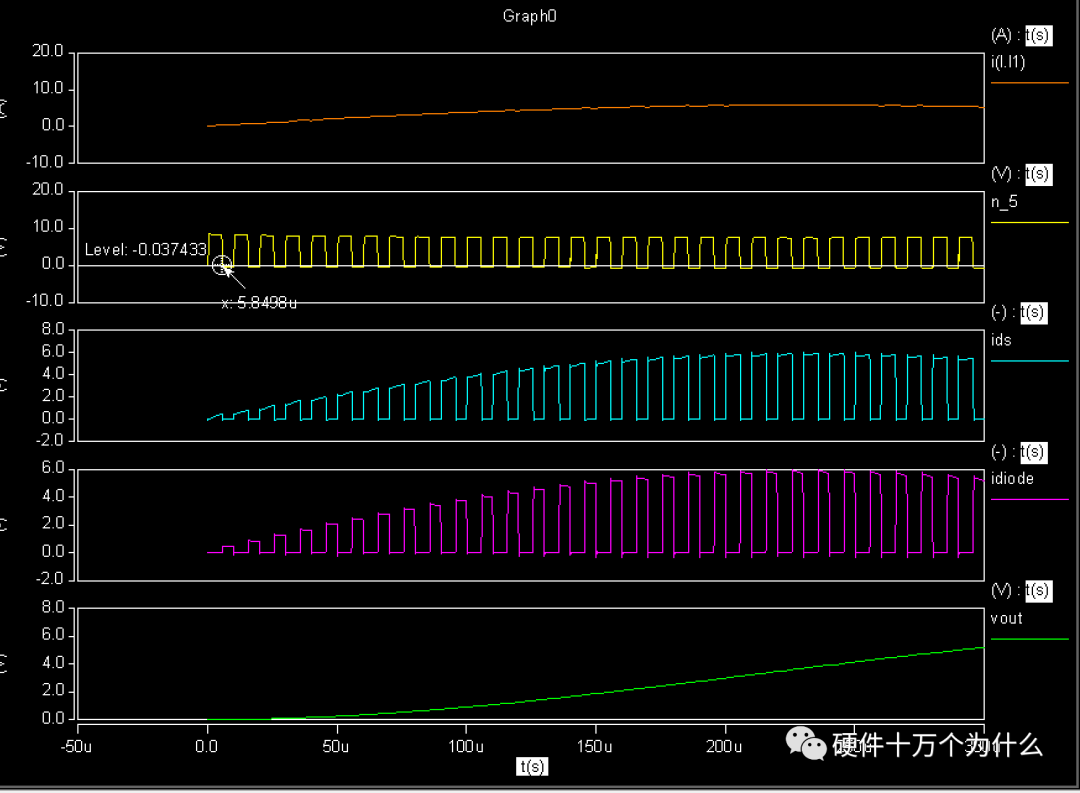

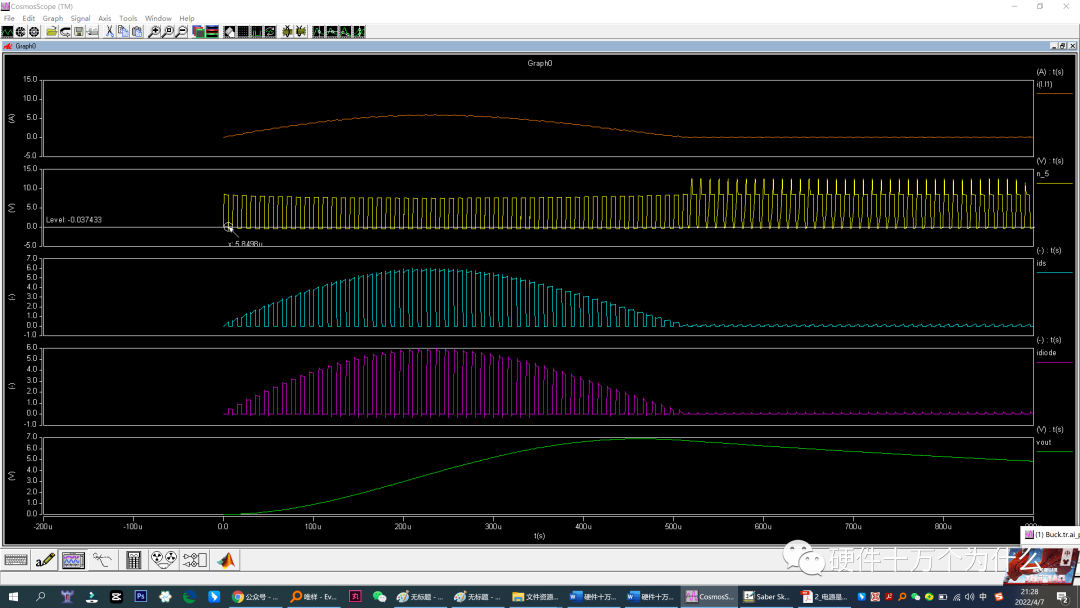

上图中

橙色：Iout，输出电流

黄色：Vsw，电感前，开关点的电压

蓝色：Ids，流经MOSFET的DS的电流

紫色：Idiode，流经二极管的电流

绿色：Vout，输出电压

我们可以看到上电之后，的一个过程：

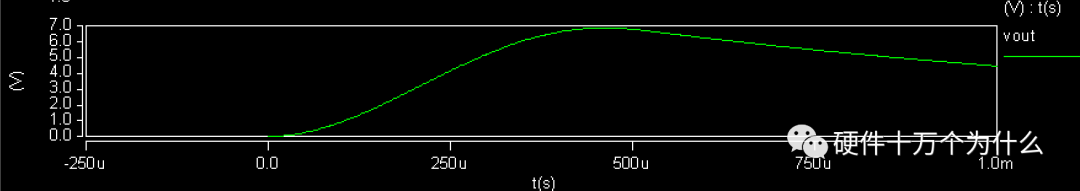

1、Vout输出电压逐步增大。

2、一个开关周期是完不成这个增大的过程的。需要多个周期才可以完成

3、启动之后，每次开关管打开，都会增加输出电流，直到给输出电容充电完成，并满足负载电流。

4、MOSFET打开的过程中，是对电感进行充电，所以电流的变化斜率是斜向上的。二极管续流的过程，是电感放电的过程，所以电流的变化斜率是斜向下的。

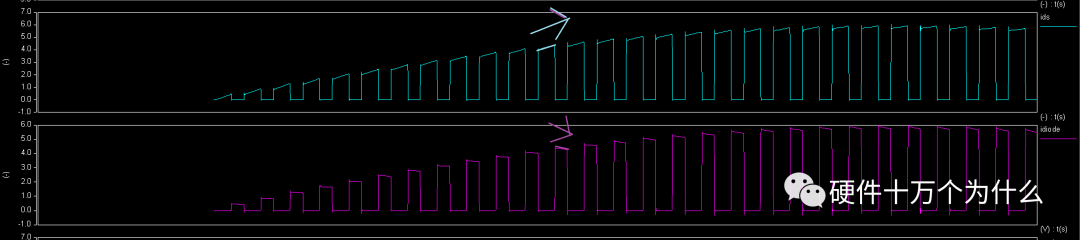

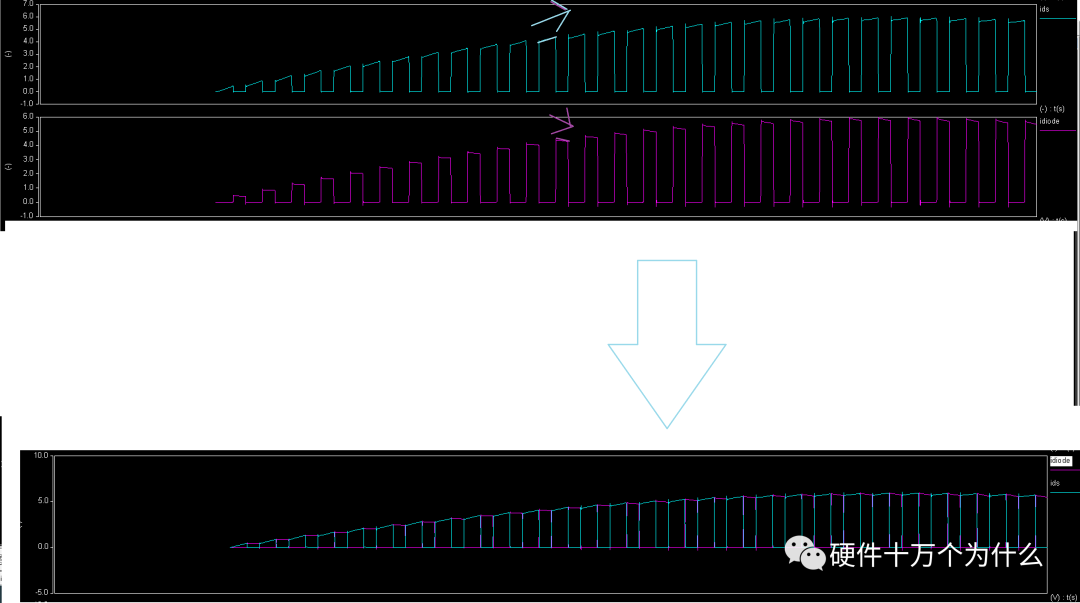

5、MOSFET的DS电流Ids和二极管的电流Idiode在时间上是互补的。

6、电流的过程是，在启动的过程中不断增大，完成电容充电之后，会逐步变小。如果负载不变，则变成一个稳定电流值。

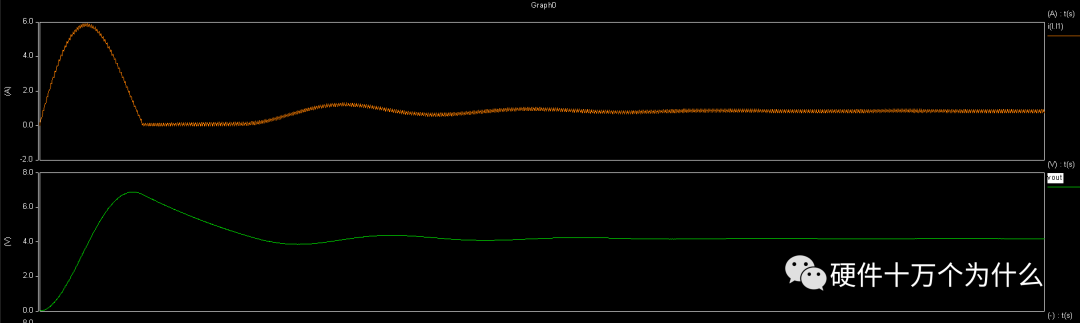

7、电感具备保持电流连续的特性，它的电流不会突然变大或者突然变小。所以在启动的过程中，一开始需要给电容充电，所以电感上电压比较大。但是在完成充电之后，它的电流会减小，但是不会突然变小。能量会继续释放，导致启动过程中，输出电压会有个震荡。这个震荡会持续到电感上电流稳定。
