光储变电车，是2022年的热门市场，根据海关的出口数据，一季度光伏逆变器出口1492万台，同比增长60.2%；
本文聊的是火热的光伏里面的组串式逆变器；小二水平有限，有问题欢迎留言交流
本文目录：
-
组串式逆变器简介
-
组串式逆变器电路框图
-
核心电路图
1
组串式逆变器简介
光伏并网逆变器的主要作用是将光伏组件产生的直流电转换为满足电网要求的交流电，是光伏系统中的核心器件；
组串式逆变器可以对一串或多串光伏组件进行单独的最大功率点跟踪，其功率范围一般在1.5kW-500kW
图片转自 昱能微信公众号

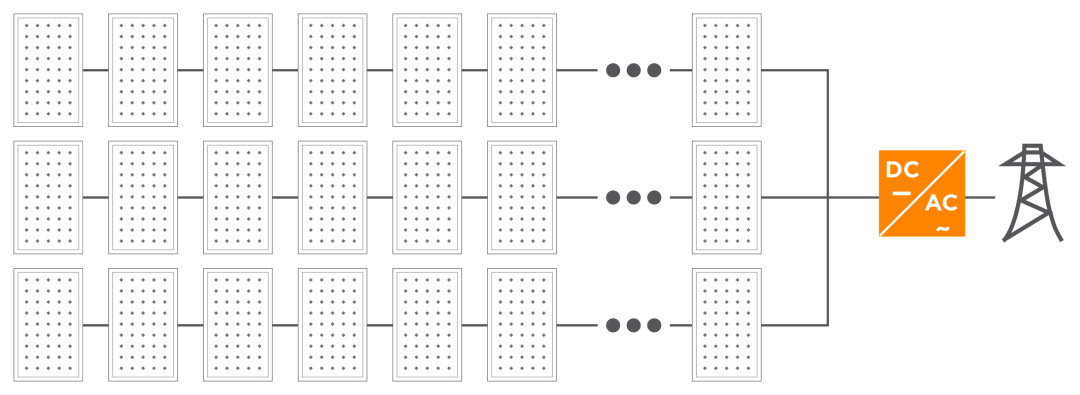

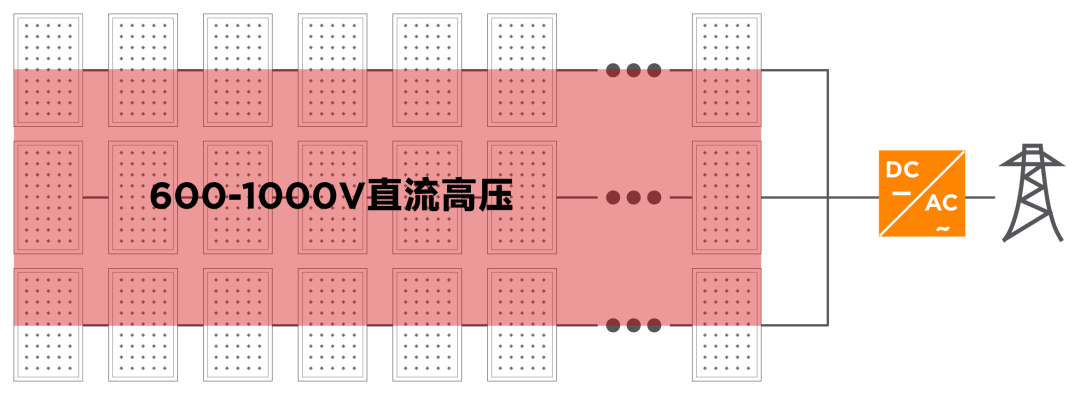

组串式逆变器系统则为串联电路，其系统中的光伏组件是以串列方式排列的，逆变器与每一个“组串”进行串联。系统运行时，整串线路电压累计一般可以达到600V~1000V。

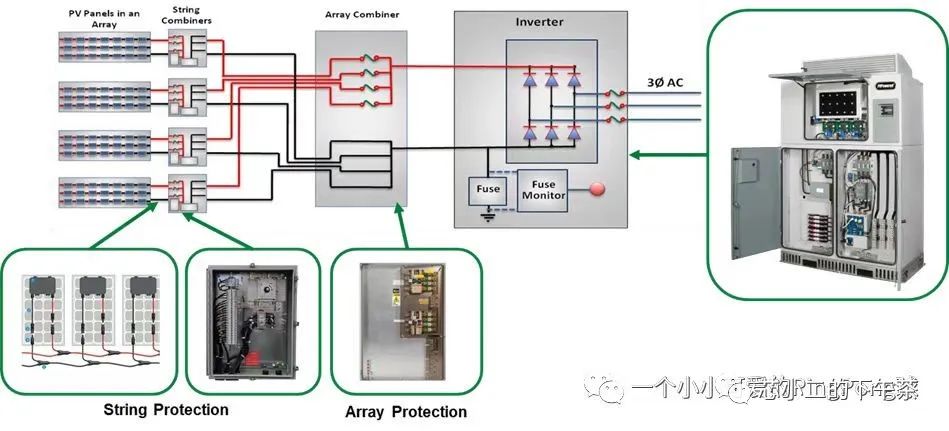

如下图，组串式逆变器一般会有一个汇流箱，汇流后的高压进入逆变器；
图片转自 一个小小可爱的PingPong球
2

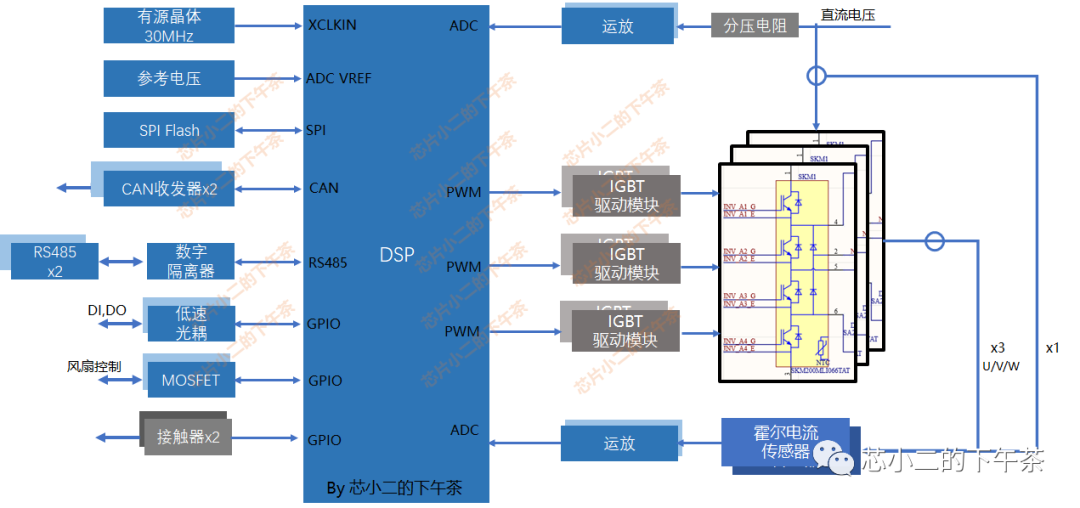

组串式逆变器框图

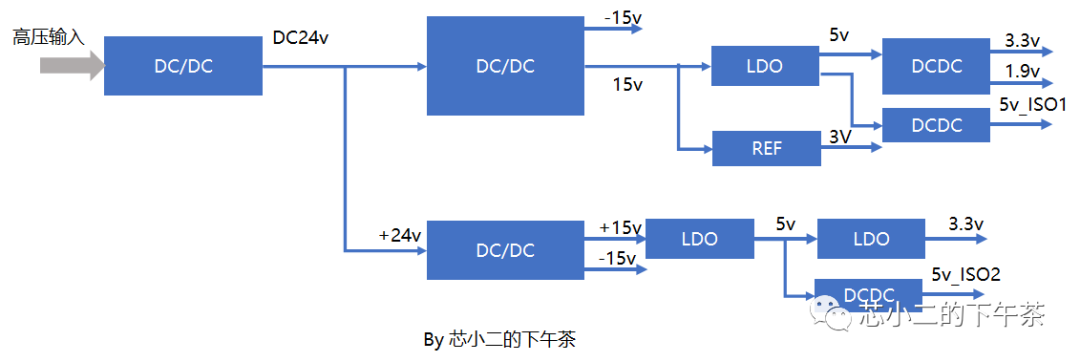

逆变器内部供电电路较多，有给主控供电的3.3V/1.9V，有隔离的+-15V电源用于IGBT驱动电路，有系统隔离供电等；

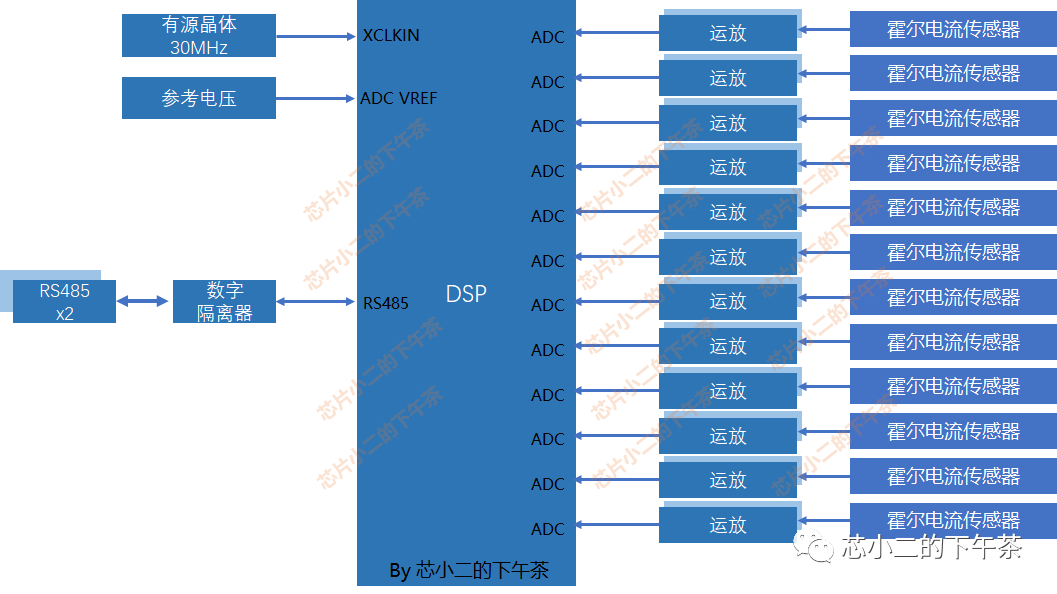

汇流箱，针对每一路电流，通过霍尔进行采集，我理解每一串应该是要做MPPT的控制的，但是电路图这部分只有电流的采集，回头再研究下；这里主控用的TMS320F28035
逆变器部分，因为输入电压过高，基于多电平的拓扑进行控制，完成逆变及并网，主控是TSM320F28335；
3

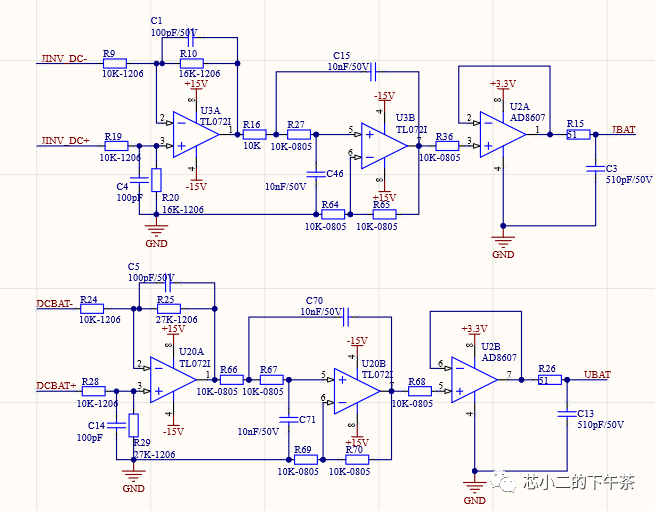

部分电路图

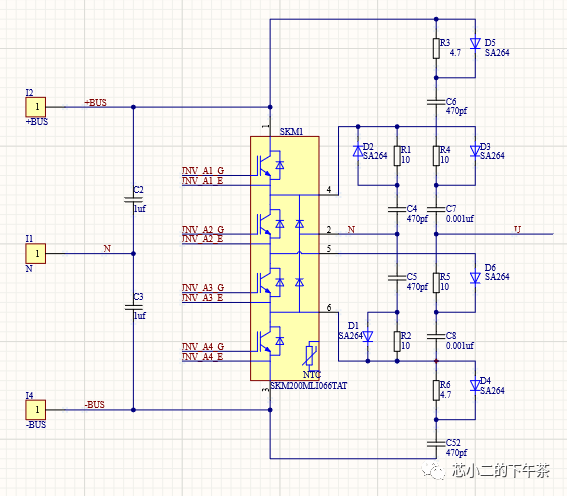

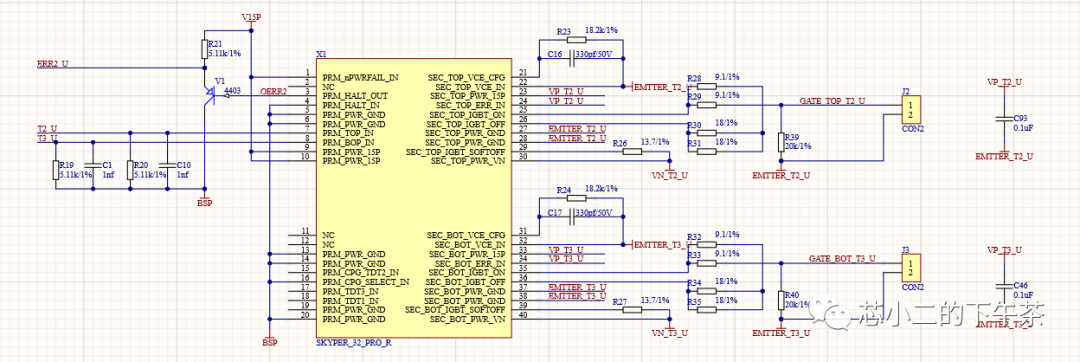

功率电路

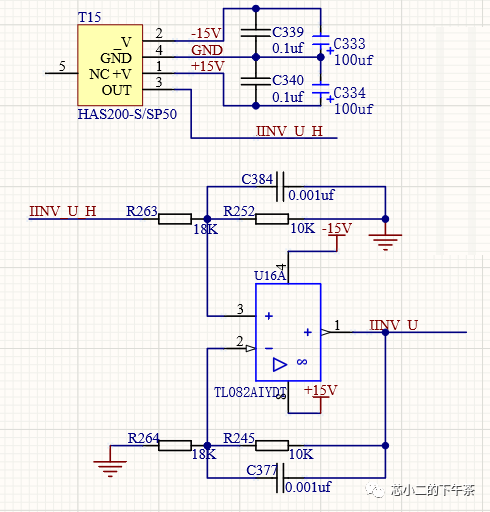

逆变输出电流采样

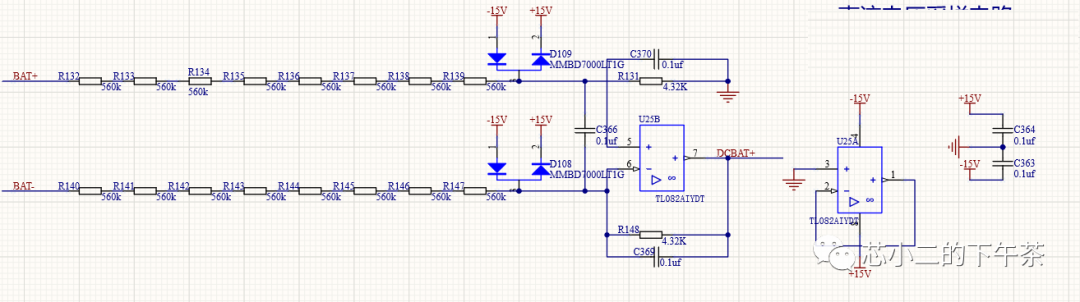

绝缘检测
