#写在前面的话

元器件焊接重在实践，理论知识只是辅助并指导于实践的，让自己的大脑形成一种定势思维模式，然后在实践的过程中不断进行检验，从反馈中不断得到深化，进而得以进行重构。

熟识插件与贴片

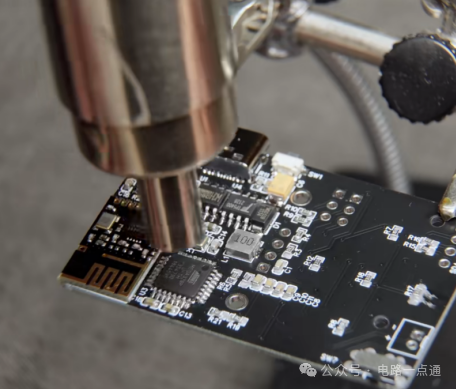

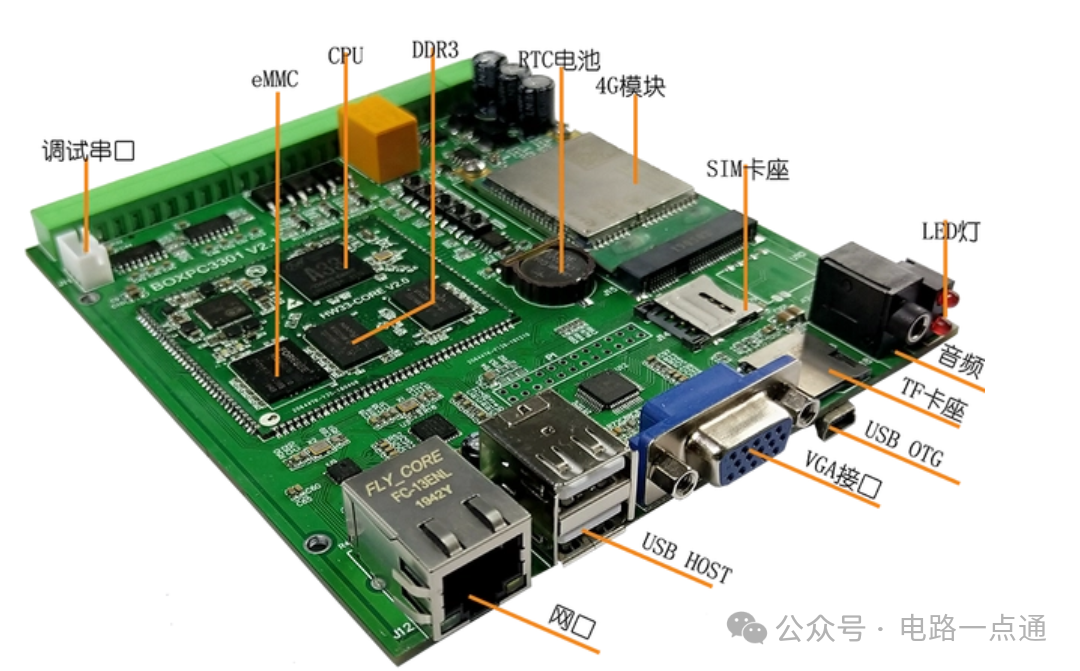

• 先来两张电路板的图片


  闲话（方便理解）：无论是多么复杂的板子，都是由基本单元构成的，它们中的有些以功能而划分，有些又以存在的状态来划分（比如这两个板子，我可以认为它们上面大多数都是贴片和接插件）。不同类型的划分有时候更侧重于适用领域和特殊作用等，但它始终是它，本质是不变的。这一篇是关于焊接的，从这个角度来说，学习贴片和插件的焊接（也就是学习板子上绝大多数元件的焊接）就显得尤为必要。虽然贴片也有各种封装且大小不一，又各自有其功能，但从易到难，层层递进，掌握住其技巧，再去操作更为复杂的封装的焊接，这样一层一层的打怪，自己也会不断地升级换代的。

插件初感知

这里简单的放了一些，还有各种接插件，如各种排针，开关，插座等。

贴片初感知

• 个头迥然不同

• 封装各有千秋

  元器件选型、绘图、焊接、调试等过程中，我们都会时不时的考虑一下应用场景，性价比等，最后选择符合自己需求的元件参数及封装。

焊接工具

• 市面上各种各样的工具通常是匹配各种各种的需求而来的，或者说有特殊用途

焊接自然少不了焊接工具，正所谓工欲善其事必先利其器嘛。我自己用的是T12焊台，总体感受很不错。尤其在最开始刚焊接的时候，如果焊台不行，烙铁不行，焊锡丝也不行等，那么本来就刚学，原理知道的不多，才刚开始实践，一上来就会自信心被打击的，会出现各种问题。新手最好选择可调温，升温快的且温度稳定可靠的。因为元件都有自己的属性，不同的元件焊接的温度也会有所需求，不合适的温度可能会导致元件的损坏；另外升温快的话利于我们进行较长时间或者大量的焊接工作，还有利于元件的拆除更换等工作。

焊台

• 选择可调温、升温快且温度稳定可靠的焊台


焊锡丝

• 焊锡丝有粗有细，焊贴片选直径0.6或0.8规格，插件选1.0规格的，尽量买自带松香的，一切都是为了好上锡，速上锡


有些贴片元件或者特殊封装的，用烙铁不太好焊接，封装太密集容易连锡，不熟练的话，可能会导致各种虚焊的情况，底部引脚封装的又不好操作，热风枪这时候就可以派上用场，大显身手了

热风枪

热风枪在电子维修领域使用甚广，元件的拆卸与焊接，元器件的更换等常常会有它的身影

焊锡膏

焊锡膏在电路板上上锡膏，镊子夹着元件对准引脚，风枪调节合适的温度在上方周围均匀的吹，一般这就是热风枪的常见焊接使用了
焊锡膏的两种常见用法：

• 自己手动不借助工具去在电路板上上锡膏
• 搞几个开发板开个钢网，然后对应孔位上锡膏，这种适合预算足够或者封装较难焊接的芯片

新手也推荐使用烙铁风枪二合一的，可拆可焊接，可独立使用，也可以同时使用

加热台

LED灯拆焊台平时玩玩用是可以的。特点：小巧、升温慢、温度不可控，注意把握火候！

恒温加热台温度可调，升温快，比较安全。适用场景：贴片类元器件、特殊封装，风枪易吹跑的

*其他的如松香、镊子、剪线钳、助焊膏、高温海绵、焊接钢丝球、固定架、放大镜、隔热垫、线材等焊接常用的就不赘述了，按需求购买即可。

插件与贴片的拆焊技巧

插件拆焊

贴片拆焊

贴片元件的焊接最重要的是找到第一引脚的位置。一般来说芯片的第一引脚都会有个圆圈，代表是第一引脚标记的一个位置。

其他工具的使用

剪线钳剪线常用两方法

• 手拉着上面的引脚，剪掉多余的引脚
• 另外一层按着，另一个手剪掉多余引脚

吸锡器的使用方法

• 一般用来取走多余的锡，先用锡给上上去多一些 然后烙铁放到引脚出融化，按下吸锡器，然后放到引脚出进行吸锡操作，戳上去反复弄几次就可以了。*如果一个焊盘散热比较快，比如说它是一个接地的口，在通孔的过程中就不好通，因为你烙铁一放的话它的温度就直接下降了，下降的话这个孔就堵住了，你吸不上来。*所以这种方法就比较适合连接比较小的单个焊盘的一个位置。另外的话就是用那个吸锡带，通孔还有一种方法就是 敲，往桌面上敲 ，确定融化了就往桌面上一敲就可以了 之前需要先上锡。这个相比于用高温海绵去蹭是烙铁丧失一定的温度，这个焊接速度更快，但凡事有利必有弊，敲时是耗费烙铁的，比如损伤外面的保护层，使烙铁更可能提前老化等，说到这里，大家日常使用时，注意对烙铁的保护哦。比如高温海绵加水浸湿后拧干拧干拧干使用，又比如不用后上层锡防止表面氧化等等。
• 孔被堵住了，第一步先把烙铁上的锡用海绵给刮一刮，吸锡带放到焊盘上面，然后你压着它，看到吸锡带开始冒烟了，然后就来回拖两下。当然它也有自身的缺点，因为这种散热是很快的，它通孔的效率不是特别高，这种吸锡带一般用于贴片类的通锡会更方便一些。



-洗板水的常见作用：

• 使板子更加美观整洁
• 方便后续焊接及调试操作

常用焊接技巧

基础焊接技巧：

• 焊接时候先把烙铁放上去加热然后再把焊锡丝怼上去融化就可以了。
• 线材的焊接:
  如果是比较粗的导线：先用钳子拧好再上锡
  如果是比较细的导线：先给两根导线分别上锡 然后再连接，当我们需要把多股电线焊接到PCB板，直接插入可能会分叉，我们可以先上锡再插入
• 匹配原则:大对大，小对小
  即较大较粗的引脚的焊接用粗些的焊锡丝，用刀头或者马蹄头的烙铁
  相反则用细点的焊锡丝，用尖头的烙铁
  一般用刀头的比较方便，可以应对大多数场景

使用热风枪的话，温度和风量也要适配（涉及温度的调节和风嘴的选择），因为风量过大会吹跑元件，温度过高会吹坏焊盘，比如把焊盘吹黑
[图片]

重要焊接原理及特殊技巧

• 锡是有黏性的，能上的去，下的来
• SMT贴片过程中会出现的两道工序
  回流焊：适用于贴片的电子元器件（即引脚与电路板贴合的元器件），其是利用高温热风形成回流，从而使得锡与元器件进行粘合
  峰焊：波峰焊则适用于插角电子件。波峰焊的原理是：将融化的液态焊锡形成波峰，电路板在波峰炉传送过程中引脚在经过液态焊锡波峰时，沾上液态锡进行冷却凝固，从而焊接完成。其中双波峰的波峰焊可以有效防止虚焊漏焊的发生，能有效消除毛刺、焊桥。
• 对于中间有散热焊盘的芯片，给它上锡的时候不要上的太厚，不然会让芯片放不平，外围管脚就容易虚焊了。
• 需要特别注意的是有些芯片是对焊接温度有要求的，记得看手册哦
• PCB的焊接：既有贴片，又有芯片和接插件等
  我们一般会遵循先低后高的原则：先焊接比较矮的贴片，再焊接比较高的插件
• 贴片电阻的两种焊接方法一种是先在焊盘上加锡 然后镊子夹着贴片电阻放到位置一端先用烙铁融化 多余的带出来，另一端同样操作，这需要来回带。还有一种进阶的方法就是 烙铁上上一丢丢锡 不要多哦 然后用烙铁去黏贴片电阻，然后放到位置后马上拿开烙铁 ，此方法就和焊锡膏加热后元件会自动归位的原理是一样的。
• 拆卸的时候烙铁操作，需要先进行一个上锡的操作，不要不舍得锡，注意力度。拆焊前后记得把焊盘和引脚都给清理干净，用烙铁把锡给带出来，不太好搞的借助吸锡带操作一下

-拖焊的操作常用在事先固定器件，以及焊接的情景。拖焊的方法：先拖轻压后拉，拉到最末尾，拉到最末尾之后往外面拉。固定：一个引脚上轻轻怼一下即可，锡融化后会冒烟的，先固定后拖焊。引脚很密，拖焊的话锡很难下来，我们可以先上锡，然后板子斜着拿一点，此时锡融化后是向下留的 注意左右轻轻拖一下 带出来。轻轻往外刮，不好拖出来的加锡再次刮，轻轻的，用力太大焊盘会被刮坏的。

其他注意要点

新手选烙铁选个好的且可调节温度的，劣质的带很强的静电，会把元器件给击穿。关于静电这个事情，需要做好一定的防静电措施，其中包括用防静电的焊接桌，戴上防静电的手环等（一般不需要这么苛刻，特殊珍贵的板子焊接可以特别注意下），还有就是不要去摸比如刚拆卸下来的很热的芯片，因为这样做的话可能会导致芯片的一个击穿，另外一个就是镊子选个好一点的好用耐用防静电的，其他的防静电的一些措施日常可以注意一下，尤其是在气候干燥静电很强的一个季节，穿的衣服什么的都需要注意一下哦
