PGA数字信号处理之CORDIC实现NCO
FPGA自学笔记分享 2023-03-22

,本文就讲一下用verilog实现cordic算法的NCO代码。

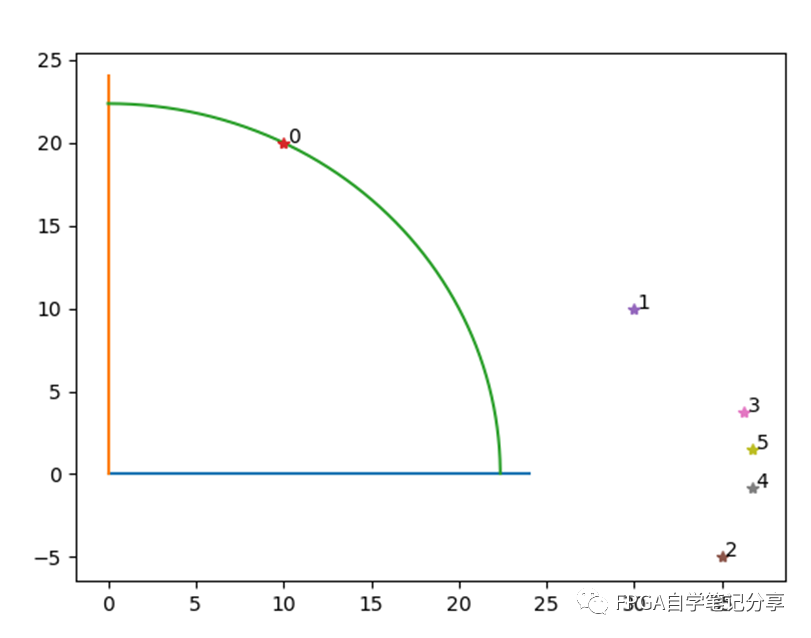

上文讲到cordic的计算公式为:

X1=cos(θ)(X0-Y0*tan(θ))Y1=cos(θ)(Y0+X0*tan(θ))其中cos(θ)可以根据最终的迭代次数直接得到,但是上式中还有一个tan(θ)的乘法操作,FPGA在实现cordic算法时会对其进行进一步优化,将tan(θ)的取值设置为1,0.5,0.25.... (这些值在verilog数字硬件中就对应为1/2^0,1/2^1,1/2^2 ...)cordic的旋转角度为对应的角度值,这样在verilog中tan(θ)的乘法操作可以使用移位直接实现,cordic中就没有乘法操作了。最终可以得到下表:

序号

正切值

弧度值

角度值

正弦值

gain

0

1

0.785398

45

0.707107

0.707107

1

0.5

0.463648

26.56505

0.894427

0.632456

2

0.25

0.244979

14.03624

0.970143

0.613572

3

0.125

0.124355

7.125016

0.992278

0.608834

4

0.0625

0.062419

3.576334

0.998053

0.607648

5

0.03125

0.03124

1.789911

0.999512

0.607352

6

0.015625

0.015624

0.895174

0.999878

0.607278

7

0.007813

0.007812

0.447614

0.999969

0.607259

8

0.003906

0.003906

0.223811

0.999992

0.607254


表中第一列为序号,表征cordic的迭代次数,第二类为tan(θ)的值,第三列第四列是正切值求得的弧度值和角度值,第五列是角度对应的正弦值,最后一列是增益,就是cos(θ)的乘积。

Verilog代码实现NCO的方法:1、对角度值选取合适的量化位宽;2、输出量化位宽选择;3、根据精度选取迭代次数;4、确定增益及增益量化位宽;*最大误差就是最终的正切角度。*注意角度溢出的处理。代码如下:
端口:





















// ============================================================// File Name: cm_nco_cordic// VERSION  : V1.0// DATA     : 2022/11/20// Author   : FPGA干货分享// ============================================================// 功能:NCO生成代码 cordic// delay : // ============================================================  `timescale 1ns/100psmodule cm_nco_cordic #( parameter             C_DATA_WITH     = 11 )( input  wire                     I_sys_clk   , /// 工作时钟 100M input  wire [14:0]              I_angle     , /// 角度值,2*13 = π/4 output reg  [C_DATA_WITH-1:0]   O_sin_out   , /// 输出正弦值 output reg  [C_DATA_WITH-1:0]   O_cos_out /// 输出余弦值);

参数化增益,这里使用4096对应45度:














// ============================================================// parameter// ============================================================localparam  C_ATAN0 = 13'd4096 ; ///弧度量化 localparam  C_ATAN1 = 13'd2418 ; ///弧度量化 localparam  C_ATAN2 = 13'd1278 ; ///弧度量化 localparam  C_ATAN3 = 13'd649  ; ///弧度量化 localparam  C_ATAN4 = 13'd326  ; ///弧度量化 localparam  C_ATAN5 = 13'd163  ; ///弧度量化 localparam  C_ATAN6 = 13'd81   ; ///弧度量化 localparam  C_ATAN7 = 13'd41   ; ///弧度量化 localparam  C_ATAN8 = 13'd20   ; ///弧度量化 localparam  C_GAIN  = 2**(C_DATA_WITH-1) -1;

代码首先对象限信息进行打拍,方便cos,sin值得输出:















always @(posedge I_sys_clk) begin S_ang_d1 <= I_angle[14:13]; S_ang_d2 <= S_ang_d1; S_ang_d3 <= S_ang_d2; S_ang_d4 <= S_ang_d3; S_ang_d5 <= S_ang_d4; S_ang_d6 <= S_ang_d5; S_ang_d7 <= S_ang_d6; S_ang_d8 <= S_ang_d7; S_ang_d9 <= S_ang_d8; S_ang_d10 <= S_ang_d9; end

cordic迭代:






















































































































 /// 第一次循环 x0=C_GAIN  y0=0/// x_n = x - y/(2**n)///   y_n = y + x/(2**n)///   ang = ang - angele[i]always @(posedge I_sys_clk) begin S_x_1 <= C_GAIN ; S_y_1 <= C_GAIN ; S_a_1 <= {1'b0,I_angle[12:0]}-C_ATAN0; end /// 第二次循环///    if(S_a_1<0):/// x_n = x + y/(2**1)///        y_n = y - x/(2**1)///        ang = ang + angele[i]/// else:///        x_n = x - y/(2**1)///        y_n = y + x/(2**1)///        ang = ang - angele[i] always @(posedge I_sys_clk) if(S_a_1[13]) begin S_x_2 <= S_x_1 + {S_y_1[C_DATA_WITH],S_y_1[C_DATA_WITH:1]} ; S_y_2 <= S_y_1 - {S_x_1[C_DATA_WITH],S_x_1[C_DATA_WITH:1]} ; S_a_2 <= S_a_1 + C_ATAN1 ; end else begin S_x_2 <= S_x_1 - {S_y_1[C_DATA_WITH],S_y_1[C_DATA_WITH:1]} ; S_y_2 <= S_y_1 + {S_x_1[C_DATA_WITH],S_x_1[C_DATA_WITH:1]} ; S_a_2 <= S_a_1 - C_ATAN1 ; end /// 第三次循环///    if(S_a_2<0):/// x_n = x + y/(2**2)///        y_n = y - x/(2**2)///        ang = ang + angele[i]/// else:///        x_n = x - y/(2**2)///        y_n = y + x/(2**2)///        ang = ang - angele[i] always @(posedge I_sys_clk) if(S_a_2[13]) begin S_x_3 <= S_x_2 + {{2{S_y_2[C_DATA_WITH]}},S_y_2[C_DATA_WITH:2]} ; S_y_3 <= S_y_2 - {{2{S_x_2[C_DATA_WITH]}},S_x_2[C_DATA_WITH:2]} ; S_a_3 <= S_a_2 + C_ATAN2 ; end else begin S_x_3 <= S_x_2 - {{2{S_y_2[C_DATA_WITH]}},S_y_2[C_DATA_WITH:2]} ; S_y_3 <= S_y_2 + {{2{S_x_2[C_DATA_WITH]}},S_x_2[C_DATA_WITH:2]} ; S_a_3 <= S_a_2 - C_ATAN2 ; end /// 第四次循环///    if(S_a_3<0):/// x_n = x + y/(2**3)///        y_n = y - x/(2**3)///        ang = ang + angele[i]/// else:///        x_n = x - y/(2**3)///        y_n = y + x/(2**3)///        ang = ang - angele[i] always @(posedge I_sys_clk) if(S_a_3[13]) begin S_x_4 <= S_x_3 + {{3{S_y_3[C_DATA_WITH]}},S_y_3[C_DATA_WITH:3]} ; S_y_4 <= S_y_3 - {{3{S_x_3[C_DATA_WITH]}},S_x_3[C_DATA_WITH:3]} ; S_a_4 <= S_a_3 + C_ATAN3 ; end else begin S_x_4 <= S_x_3 - {{3{S_y_3[C_DATA_WITH]}},S_y_3[C_DATA_WITH:3]} ; S_y_4 <= S_y_3 + {{3{S_x_3[C_DATA_WITH]}},S_x_3[C_DATA_WITH:3]} ; S_a_4 <= S_a_3 - C_ATAN3 ; end  always @(posedge I_sys_clk) if(S_a_4[13]) begin S_x_5 <= S_x_4 + {{4{S_y_4[C_DATA_WITH]}},S_y_4[C_DATA_WITH:4]} ; S_y_5 <= S_y_4 - {{4{S_x_4[C_DATA_WITH]}},S_x_4[C_DATA_WITH:4]} ; S_a_5 <= S_a_4 + C_ATAN4 ; end else begin S_x_5 <= S_x_4 - {{4{S_y_4[C_DATA_WITH]}},S_y_4[C_DATA_WITH:4]} ; S_y_5 <= S_y_4 + {{4{S_x_4[C_DATA_WITH]}},S_x_4[C_DATA_WITH:4]} ; S_a_5 <= S_a_4 - C_ATAN4 ; end always @(posedge I_sys_clk) if(S_a_5[13]) begin S_x_6 <= S_x_5 + {{5{S_y_5[C_DATA_WITH]}},S_y_5[C_DATA_WITH:5]} ; S_y_6 <= S_y_5 - {{5{S_x_5[C_DATA_WITH]}},S_x_5[C_DATA_WITH:5]} ; S_a_6 <= S_a_5 + C_ATAN5 ; end else begin S_x_6 <= S_x_5 - {{5{S_y_5[C_DATA_WITH]}},S_y_5[C_DATA_WITH:5]} ; S_y_6 <= S_y_5 + {{5{S_x_5[C_DATA_WITH]}},S_x_5[C_DATA_WITH:5]} ; S_a_6 <= S_a_5 - C_ATAN5 ; end ///数据溢出特殊处理assign S_x_6_abs = S_x_6[C_DATA_WITH] ? (~S_x_6 + 1) : S_x_6 ;assign S_y_6_abs = S_y_6[C_DATA_WITH] ? (~S_y_6 + 1) : S_y_6 ;

迭代结果要与增益相乘,x*0.6 = x*622/1024,这里我们是基于xilinx的dsp48写的乘法器,大家可以根据需要替换这个乘法器即可:













































 /// x*0.6 = x*622/1024cm_dsp48e1 #( .C_DATA_WITH_A      (C_DATA_WITH+1 ), .C_DATA_WITH_B      (12 ), .C_DATA_WITH_C      (12 ), .C_DATA_WITH_D      (25 ))U0_cm_dsp48e1( .I_CLK              (I_sys_clk      ) , // clk .I_RST              ('d0            ) , // RST .I_A                (S_x_6_abs      ) , // [29:0]  .I_B                (12'd622        ) , // [17:0]  .I_C                (12'd512        ) , // [47:0]  .I_D                (25'd0          ) , // [24:0]  .I_PCIN             (48'd0          ) , // [47:0] 只能直连PCOUT .I_ALUMODE          (4'd0           ) , // [3:0]  .I_INMODE           (5'b00101       ) , // [4:0] d+a1 .I_OPMODE           (7'b0110101     ) , // [6:0]  .O_P                (S_x_dsp        ) , // [47:0] .O_PCOUT            (               ) // [47:0] 只能直连PCIN ); cm_dsp48e1 #( .C_DATA_WITH_A      (C_DATA_WITH+1 ), .C_DATA_WITH_B      (12 ), .C_DATA_WITH_C      (12 ), .C_DATA_WITH_D      (25 ))U1_cm_dsp48e1( .I_CLK              (I_sys_clk      ) , // clk .I_RST              ('d0            ) , // RST .I_A                (S_y_6_abs      ) , // [29:0]  .I_B                (12'd622        ) , // [17:0]  .I_C                (12'd512        ) , // [47:0]  .I_D                (25'd0          ) , // [24:0]  .I_PCIN             (48'd0          ) , // [47:0] 只能直连PCOUT .I_ALUMODE          (4'd0           ) , // [3:0]  .I_INMODE           (5'b00101       ) , // [4:0] d+a1 .I_OPMODE           (7'b0110101     ) , // [6:0]  .O_P                (S_y_dsp        ) , // [47:0] .O_PCOUT            (               ) // [47:0] 只能直连PCIN );

最后根据输入的象限得到最终输出:
























 always @(posedge I_sys_clk) if(S_ang_d10 == 2'd0) begin O_cos_out <= S_x_dsp[C_DATA_WITH+:10]; O_sin_out <= S_y_dsp[C_DATA_WITH+:10]; end else if(S_ang_d10 == 2'd1) begin O_cos_out <= -(S_y_dsp[C_DATA_WITH+:10]); O_sin_out <= S_x_dsp[C_DATA_WITH+:10]; end else if(S_ang_d10 == 2'd2) begin O_cos_out <= -(S_x_dsp[C_DATA_WITH+:10]); O_sin_out <= -(S_y_dsp[C_DATA_WITH+:10]); end else begin O_cos_out <= (S_y_dsp[C_DATA_WITH+:10]); O_sin_out <= -(S_x_dsp[C_DATA_WITH+:10]); end

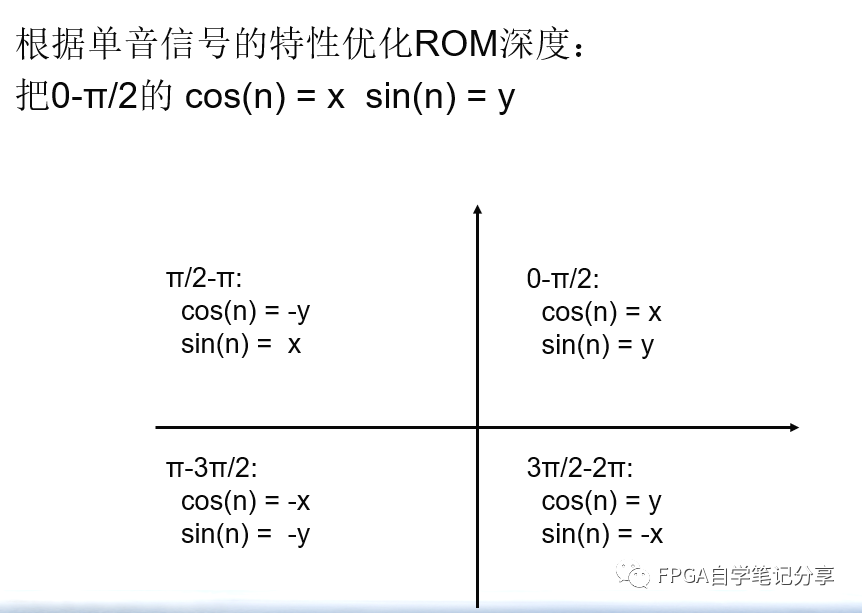

上边的象限判断,我们在FPGA数字信号处理之verilog实现NCO(代码及仿真)里边已经详细说过,这里就放一张图如下,不理解的可以看之前的文章。

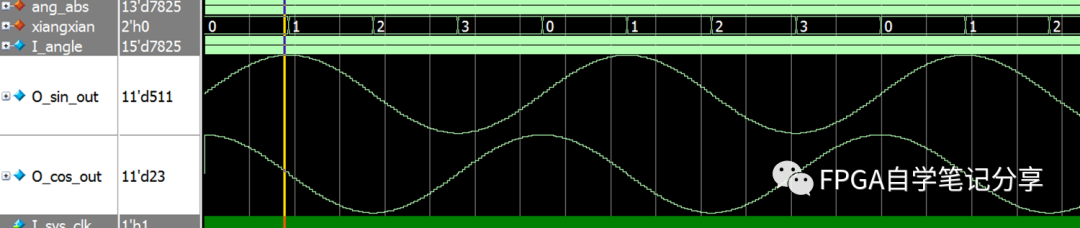

最后对其仿真:
