LM324与LM324AD、LM741、LM324J的区别
chip37 2023-12-05

目录

1.LM324AD和LM324

1.1区别

1.2工作参数

1.3能否相互替换

2.LM741,LM358,LM324区别
3.LM318与LM324区别
4.LM324与LM324N区别
5.LM324与LM324J区别

  LM324是四运算放大器,是一种大类。根据它后缀不同,还有A种子型号(规格)。关于LM324ad和LM324的区别,我们可以从它们的性能参数上区分开来,本文探讨的是LM324ad和LM324的区别,以及它俩能否在电路中相互替换。还有与其他型号的区别,如:LM741,LM358,LM318等等。

  1.LM324AD和LM324

  1.1区别

  LM324A的精度指标略高于LM324。

  以TI的产品为例,LM324A的输入失调电压是2mV(典型值)~3mV(最大值),LM324的输入失调电压是3mV(典型值)~7mV(最大值),

  LM324A的输入失调电流是2nA(典型值)~30nA(最大值),LM324的输入失调电流是2nA(典型值)~50nA(最大值),

  LM324A的输入偏置电流是-15nA(典型值)~-100nA(最大值),LM324的输入偏置电流是-20nA(典型值)~-250nA(最大值),

  LM324A的共模抑制比是65dB(典型值)~-80dB(最大值),LM324的输入偏置电流是-20nA(典型值)~-250nA(最大值);

  ON的产品指标与TI多数相同,少数有所差异——LM324的输入失调电压典型值是2mV,输入失调电流典型值是5nA,LM324A的输入偏置电流是-45nA(典型值)~-100nA(最大值),LM324的输入偏置电流是-90nA(典型值)~-250nA(最大值)。

参数表

参数表

  1.2工作参数

  其实不论是LM324的N系列还是A系列,它们同属于LM324的子系列,仅仅是个别参数诸如输入失调电压和输入失调电流之类的,在其他参数是都是一样的。

  1.3能否相互替换

  器件功能相同、封装相同,可以互换,如常用芯片 741 、324 、339,有很多生产厂家,指标大同小异,封装一致,管脚功能相同。

  器件功能相同、封装不同,可以代替,但是尺寸、形状不同,无法按照原位置直接安装,如双列直插封装与四边扁平封装。

  封装是产品外在的规格,相同封装、功能不同的产品不能互换,如 74ls373 锁存器与 74ls374 触发器。

  封装规格完全相同,尺寸是一样的,否则产品标准就没有意义了。

  由于LM324和LM324AD功能相同,只是封装不同,因此是可以替换的。不过这仅仅限于仿真电路,如果是在实际电路,由于封装的不同,你原本预计焊接位置可能尺寸达不到,因此需要更换线路。

LM324AD

  2.LM741,LM358,LM324区别

  这三种型号的运放都是通用型的运放,性能指标都不算很高。

  从通道数来说,LM741是单运放、LM358是双运放,LM324是四运放;

  从工作电压范围来说,LM741是7V~36V,LM358和LM324是3V~32V;

  从单位增益带宽来说,LM741和LM324是1MHz,LM358是700kHz,略有差别;

  从精度来说,LM741的输入失调电压是6mV(最大值),LM358和LM324是7mV,差不多;

  从输入阻抗来说,LM741和LM358较低些,输入偏置电流都在μA级,而LM324是90nA,比前两者输入阻抗要高出几十倍。

LM741

  3.LM318与LM324区别

  LM318是高速运算放大器(单运放),它的压摆率(SR)是50V/us,增益带宽积是15MHz,适合对于频率稍高的信号进行放大。

  LM324是通用运放(四运放),它的压摆率(SR)是0.4V/us,增益带宽积是1.3MHz,适合一般使用。

LM318

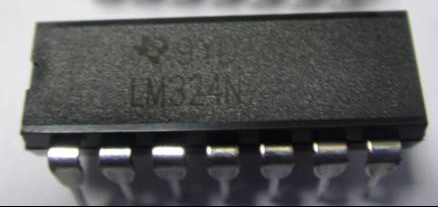

  4.LM324与LM324N区别

  LM324和LM324N功能一样。LM324未注明封装形式。LM324N的封装是塑料双列直插式封装。

LM324N

  5.LM324与LM324J区别

  LM324J是NS生产的LM324的DIP封装形式,其本身就是LM324。NS生产的LM324的另一种封装形式为LM324M,封装为SO8。其他厂家有自己的尾缀标准,需要看厂家给出的数据手册。

  以上就是LM324与LM324AD、LM741、LM324J的区别介绍了。LM324应用领域包括传感器放大器,直流增益模块和所有传统的运算放大器可以更容易地在单电源系统中实现的电路。
