运放很多功能，能变化出五花八门的电路！对于模拟电路来说，这个是很重要的知识！大学里能全面掌握运放知识的，只有几个学霸。大多数都是蒙混过关！
今天看到几个运放电路，就分享给大家学习。先分享其中三个电路，希望大家有所启发，也能学到知识！

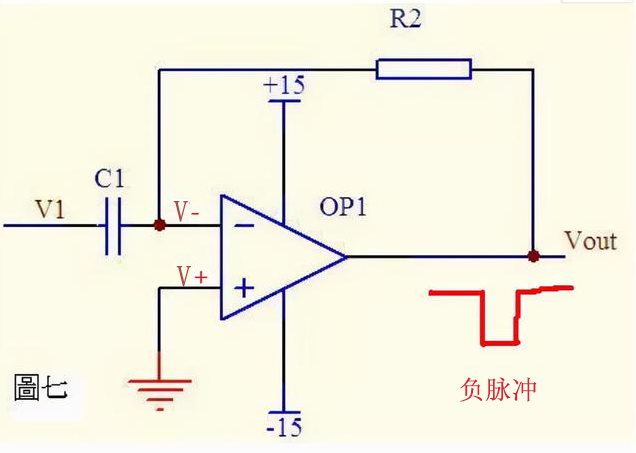

第一个，脉冲发生电路
V1经过电容连接到运放同相输入端，再通过R2连到运放输出端Vout。通过运放虚短虚断知识，大家能知道流过C1,R2的电流是一样的。当V1是个直流电时，上电时，流径C1电流最大Ic，Vout=-IcR2。随着时间的推移，这个电压逐渐减小。所以这是一个与V1相反的负脉冲电路。

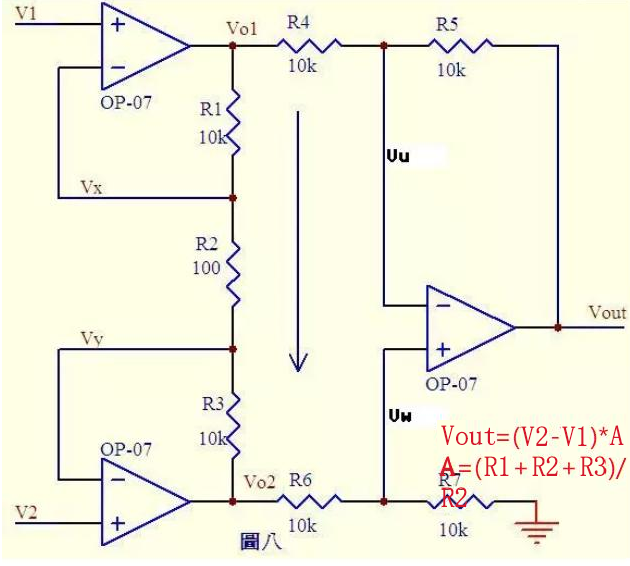

第二个，差分放大电路
这里R4=R5、R6=R7。我们知道V1=Vx、V2=Vy，因为上，下运放输入端是没电流的，所以R1、R2、R3是串联，电流是相等的。
故：
(Vo1-Vo2)/(R1+R2+R3)=(Vx-Vy)/R2，得到：
a：Vo1-Vo2=(Vx-Vy)*(R1+R2+R3)/R2
而(Vu-Vo1)/R4=(Vout-Vu)/R5，而R4=R5，故：
Vu-Vo1=Vout-Vu，得到 Vu=(Vo1+Vout)/2
同理R6=R7、Vo2-Vw=Vw，得到Vw=Vo2/2
而Vu=Vw，故：
(Vo1+Vout)/2=Vo2/2，得到
Vout=Vo2-Vo1
由上面a式，得到Vout=Vo2-Vo1=(Vx-Vy)*(R1+R2+R3)/R2=(V1-V2)*(R1+R2+R3)
而(R1+R2+R3)/R2是个定值，所以这是一个输入值的差分放大电路。

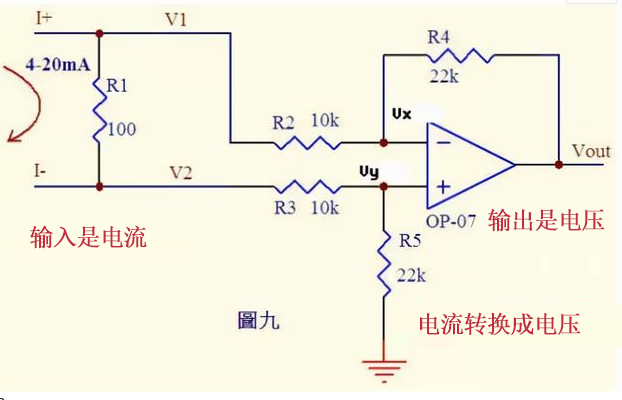

第三个，电流转换成电压
电流4-20mA电流经过100欧姆的R1，在R1上产生0.4~2V的电压。
(V1-Vx)/R2=(Vx-Vout)/R4 ，(V2-Vy)/R3=Vy/R5
而R2=R3=10k、R4=R5=22k、Vx=Vy
上面两式可得到：
Vout=-(V1-V2)*R4/R2=-2.2*(V1-V2)
而（V1-V2）就是电阴R1上的电压，由电流(4~20)mA，可得：
V1-V2=(0.4~2)V
这就顺利转换成了电压信号。
以上几个电路，大家只要记住，以后想用，就直接能从脑海中呈现出来，这样你就是一个硬件高手了。
