AD620典型放大电路图
tencentUser 2024-01-25

AD620系列是一款低成本,高精度仪表放大器,仅需一个外部电阻即可将增益设置为1至10,000。AD620系列采用8引脚SOIC和DIP封装,比分立式设计更小,功耗更低(最大电源电流仅为1.3 mA),非常适合电池供电的便携式(或远程)应用。


AD620系列主要特征:

-简单的使用

增益设置与一个外部电阻

(增益范围1 - 10,000)

电源范围宽(±2.3 V ~±18 V)

更高的性能比3运算放大器的设计

可提供8铅浸镀和SOIC封装

低功耗,1.3 mA最大电源电流

-优秀的直流性能(B级)

最大输入偏置电压50μV

最大输入偏置漂移0.6μV/°C

1.0 nA最大,输入偏置电流

100 dB min共模抑制比(G = 10)

-低噪音

9 nV/√Hz @ 1 kHz,输入电压噪声

0.28μV p-p噪声(0.1 Hz至10 Hz)

-优秀的交流规范

120 kHz带宽(G = 100)

15μs沉降时间为0.01%


AD620系列引脚图及功能:

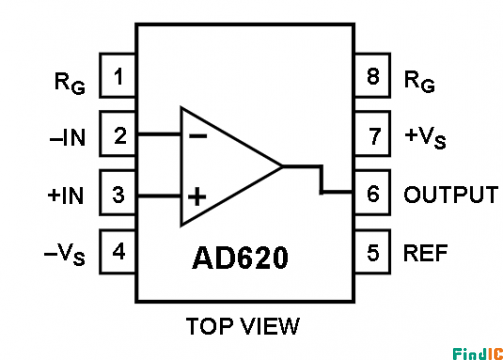

AD620引脚图

脚1 增益(Rg) 反相增益端子连接到电阻以设置增益值

脚2 反相输入(IN-) 运算放大器的反相输入引脚

脚3 同相输入(IN-) 放大器的同相输入引脚

脚4 功率(-Vs) 电源负极

脚5 参考 输出参考输入。通常连接到普通

脚6 输出量 放大器输出引脚

脚7 功率(+ Vs) 正电源端子

脚8 增益(Rg) 同相增益端子连接到电阻以设置增益值



AD620系列典型放大电路图:

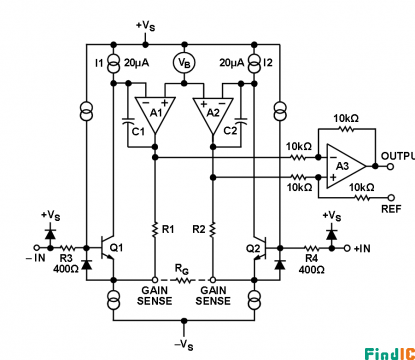

AD620放大电路图

AD620系列基本应用及典型应用电路图:

-重量天平

-心电、医疗仪器

-换能器接口

-数据采集系统

-工业过程控制

-电池供电和便携式设备

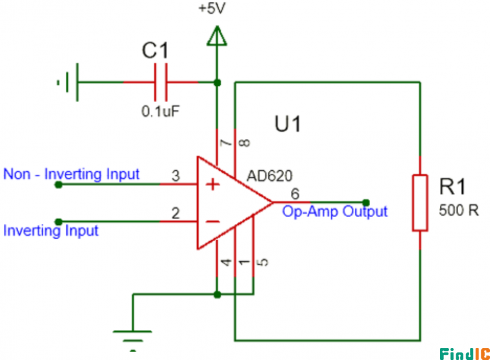

AD620应用电路图

IC使用引脚7供电,引脚4接地。在这里,我单独使用了+ 5V电源。同相引脚(引脚2)和反相引脚(引脚3)连接到信号,该信号必须根据运算放大器的应用进行放大或比较。参考引脚(引脚5)通常与引脚4接地,当反相引脚和同相引脚之间的电压差为0V时,参考引脚用于将输出引向电压。



AD620ARZ核心参数:

制造商:Analog Devices Inc.

系列:AD620

通道数量:1 Channel

SR-转换速率 :1.2 V/μs

CMRR-共模抑制比:93 dB

Ib-输入偏流:0.5 nA

Vos-输入偏置电压 :30 μV

最大输入电阻:10 GOhms

电源电压-最大:18 V

电源电压-最小:2.3 V

工作电源电流:900 μA

最小工作温度:- 55°C

最大工作温度:+ 125°C

封装:SOIC-8

高度:1.5 mm

长度:5 mm

宽度:4 mm

3dB带宽:1 MHz

双重电源电压:+/- 3 V, +/- 5 V, +/- 9 V, +/- 12 V, +/- 15 V

增益V/V:1 V/V to 10000 V/V

最大双重电源电压:+/- 18 V

最小双重电源电压:+/- 2.3 V

工作电源电压:2.3 V to 18 V

Pd-功率耗散:650 mW

PSRR-电源抑制比:140 dB

工厂包装数量:98

Vcm-共模电压:2.3 V to 18 V

单位重量:540 mg
