CC2530原理图
tencentUser 2024-01-30

描述

CC2530是适用于IEEE 802.15.4,Zigbee和RF4CE应用的真正的片上系统(SoC)解决方案。它使构建强大的网络节点的总物料清单成本非常低。 CC2530将领先的RF收发器的出色性能与行业标准的增强型8051 MCU,系统内可编程闪存,8 KB RAM和许多其他强大功能结合在一起。

CC2530具有四个不同的闪存版本:CC2530F32 / 64/128/256,分别具有32/64/128/256 KB的闪存。 CC2530具有多种工作模式,非常适合要求超低功耗的系统。操作模式之间的过渡时间短,进一步确保了低能耗。 CC2530F256与德州仪器(TI)的行业领先的状态为单位的ZigBee协议栈(Z-Stack™)相结合,可提供强大而完整的ZigBee解决方案。 CC2530F64及更高版本与德州仪器(TI)的状态为黄金的RemoTI堆栈相结合,可提供强大而完整的ZigBee RF4CE远程控制解决方案。


CC2530特征

·RF /布局

–符合2.4 GHz IEEE 802.15.4的射频收发器

–出色的接收灵敏度和抗干扰能力

–高达4.5 dBm的可编程输出功率

–异步网络只需要一个晶体

–很少的外部组件

– 6mm×6mm QFN40封装

–适用于以符合全球无线电频率为目标的系统

规定:ETSI EN 300328和EN 300440(欧洲),FCC CFR47第15部分(美国)和ARIB STD-T-66(日本)


• 低电量

–主动模式RX(CPU空闲):24 mA RF4CE

– 1 dBm时的活动模式TX(CPU空闲):29 mA

–功耗模式1(唤醒时间为4 µs):0.2 mA RF4CE

–电源模式2(睡眠定时器正在运行):1μA

–功耗模式3(外部中断):0.4μA

–宽电源电压范围(2 V–3.6 V)


•单片机

–具有代码预取功能的高性能和低功耗8051微控制器内核

– 32、64、128,或256 KB系统内可编程闪存

-在所有电源模式下均具有保留功能的8KB RAM

–硬件调试支持


•周边设备

–强大的五通道DMA

–集成的高性能运算放大器和超低功耗比较器

– IEEE 802.15.4 MAC计时器,通用计时器(一个16位,两个8位)

–红外线产生电路

–具有捕获功能的32kHz睡眠定时器

– CSMA / CA硬件支持

–准确的数字RSSI / LQI支持

–电池监控器和温度传感器

–具有八通道和可配置分辨率的12位ADC

– AES安全协处理器

–两个功能强大的USART,支持多个串行协议

– 21个通用I / O引脚(19×4 mA,2×20 mA)

–看门狗定时器


•开发工具

– CC2530开发套件

– CC2530ZigBee®开发套件

– CC2530 RemoTI™开发套件,用于

– SmartRF™软件

–数据包嗅探器

–提供IAR Embedded Workbench™

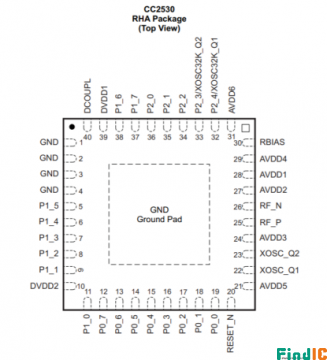

CC2530引脚图及功能

CC2530引脚图及功能

引脚1,2,3,4(未使用的引脚)连接到GND

引脚5(数字I / O):端口1.5

引脚6(数字I / O):端口1.4

引脚7(数字I / O):端口1.3

引脚8(数字I / O):端口1.2

引脚9(数字I / O):端口1.1 – 20mA驱动能力

引脚11(数字I / O):端口1.0 – 20 mA驱动能力

引脚12(数字I / O):端口0.7

引脚13(数字I / O):端口0.6

引脚14(数字I / O):端口0.5

引脚15(数字I / O):端口0.4

引脚16(数字I / O):端口0.3

引脚17(数字I / O):端口0.2

引脚18(数字I / O):端口0.1

引脚19(数字I / O):端口0.0

引脚20(数字输入):复位,低电平有效

引脚22(I / O) :晶体振荡器引脚1或外部时钟输入

引脚23(I / O) :晶体振荡器引脚2

引脚25(RF I / O):在RX RF_P RF I / O期间向LNA的正RF输入信号。 TX期间来自PA的正RF输出信号

引脚26(RF I / O):在RX RF_N 26 RF I / O期间向LNA的负RF输入信号。 TX期间来自PA的负RF输出信号

引脚28、27、24、29、21、31、39、10(电源(模拟)):2V–3.6V模拟电源连接

引脚30(模拟I / O):用于参考电流的外部精密偏置电阻

引脚32(数字I / O):端口2.4 / 32.768 kHz XOSC 32 XOSC32K_Q1模拟I / O

引脚33(数字I / O):端口2.3 / 32.768 kHz XOSC 33 XOSC32K_Q2模拟I / O

引脚34(数字I / O):端口2.2

引脚35(数字I / O):端口2.1

引脚36(数字I / O):端口2.0

引脚37(数字I / O):端口1.7

引脚38(数字I / O):端口1.6

引脚40(电源(数字)):1.8 V数字电源去耦。请勿用于为外部电路供电。

引脚 - (接地):接地垫必须连接到坚固的接地层。


CC2530参数

制造商: Texas Instruments

产品种类:RF片上系统 - SoC

RoHS:  详细信息

类型: Zigbee

核心: 8051

工作频率:2.4 GHz

最大数据速率:   250 kb/s

输出功率:4.5 dBm

灵敏度: - 97 dBm

工作电源电压:   2 V to 3.6 V

接收供电电流:   24.3 mA

传输供电电流:   33.5 mA

程序存储器大小:  256 kB

工作温度范围:   - 40 C to + 125 C

封装 / 箱体:  VQFN-40

封装: Cut Tape

程序存储器类型:  Flash

系列: CC2530-RF4CE

技术: Si

商标: Texas Instruments

数据 RAM 大小:  8 kB

接口类型:2-Wire, SPI, UART

安装风格:SMD/SMT

输入/输出端数量: 21 I/O

ADC分辨率:   12 bit

数据总线宽度:   8 bit

最大工作温度:   + 125 C

最小工作温度:   - 40 C

湿度敏感性:   Yes

ADC通道数量:   8

定时器数量:   4 Timer

处理器系列:   CC253

工厂包装数量:   250

单位重量:78.700 mg

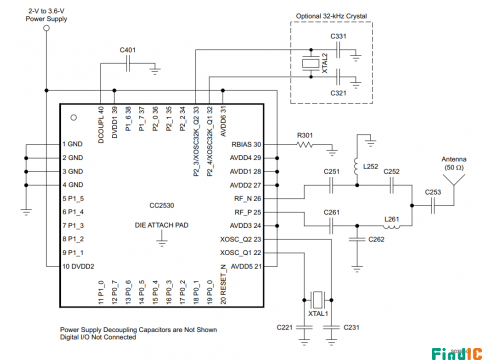

CC2530典型应用电路图

CC2530典型应用电路图

应用领域

•2.4 GHz IEEE 802.15.4系统

•RF4CE远程控制系统(64 KB闪存和更高版本)

•ZigBee系统(256 KB闪存)

•家庭/楼宇自动化

•照明系统

•工业控制与监控

•低功耗无线传感器网络

•消费类电子产品

•卫生保健
