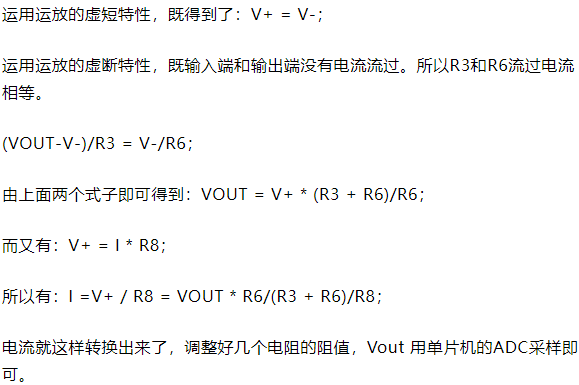

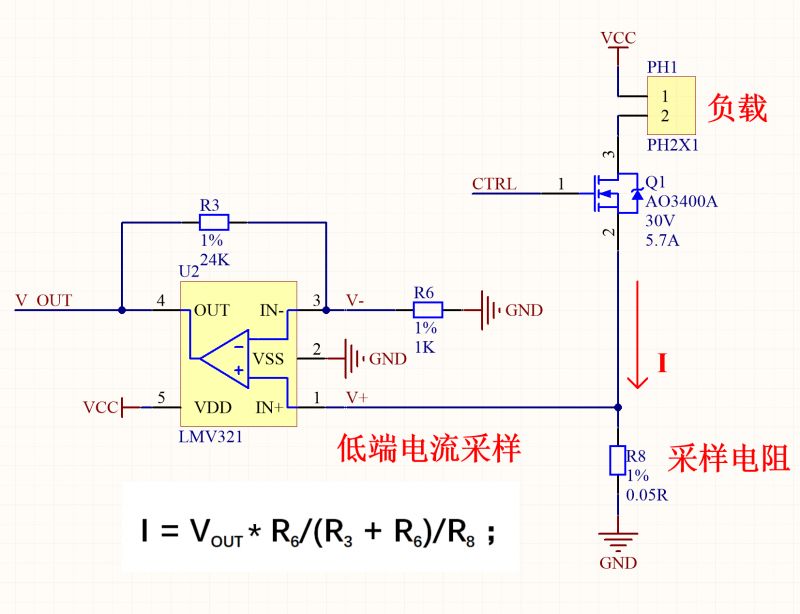

低端运放电流检测方法

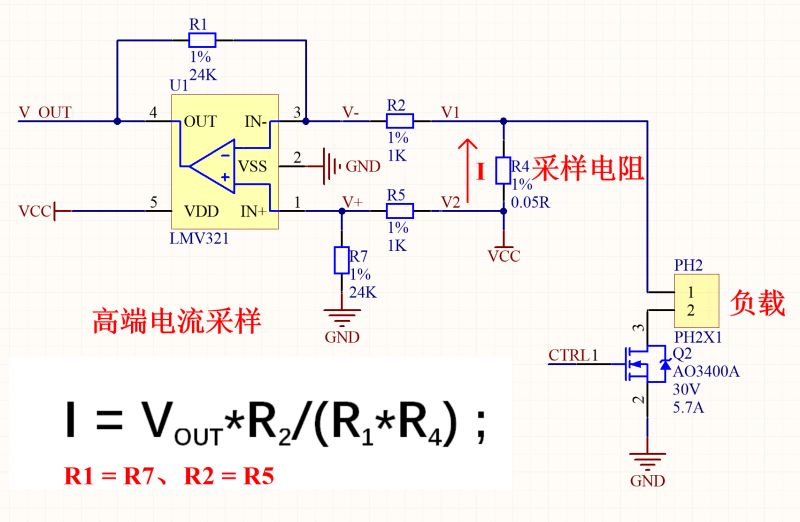

高端电流检测电路

这个电路要检测电流最终的目的就是要得到图上VOUT和V1、V2的关系。

先来分析下输入端，虚断可知：V+/R7 = （V2-V+)/R5；

虚短得到：V+=V-；

输入负极的一条路电流是相等的:（V--VOUT)/R1 = （V1-V-)/R2；

通常在使用该电路的时候有R1 = R7、R2 = R5。

综合上式有：VOUT = (V2-V1)*R1/R2； V2-V1 = I*R4;

所以 ：I = VOUT*R2/(R1*R4) ;
