直流放大器的两大特殊问题
电路一点通 2024-05-17

直流放大器虽然具有很好的低频特性,但存在两大特殊问题:1.缺少耦合电容,各级工作点彼此牵连2.零点漂移。在直流放大器中,当输入信号电压为零时,要求输出信号电压也为零。但由于各级工作点会受温度、电源电压变化等因素的影响,往往使电路在输入信号电压为零时,输出电压发生波动的现象,这种现象称为零点漂移,简称零漂。零漂将使放大器中产生干扰信号,因而必须加以抑制。因为第1级零漂会被后面各级放大,结果使输出端的总零漂相当大,且放大器总放大倍数越高,输出端的总等漂也就越大。因此,要想減小零漂,就得着重解决第一级零漂。

差动放大器专门为抑制零漂而设计

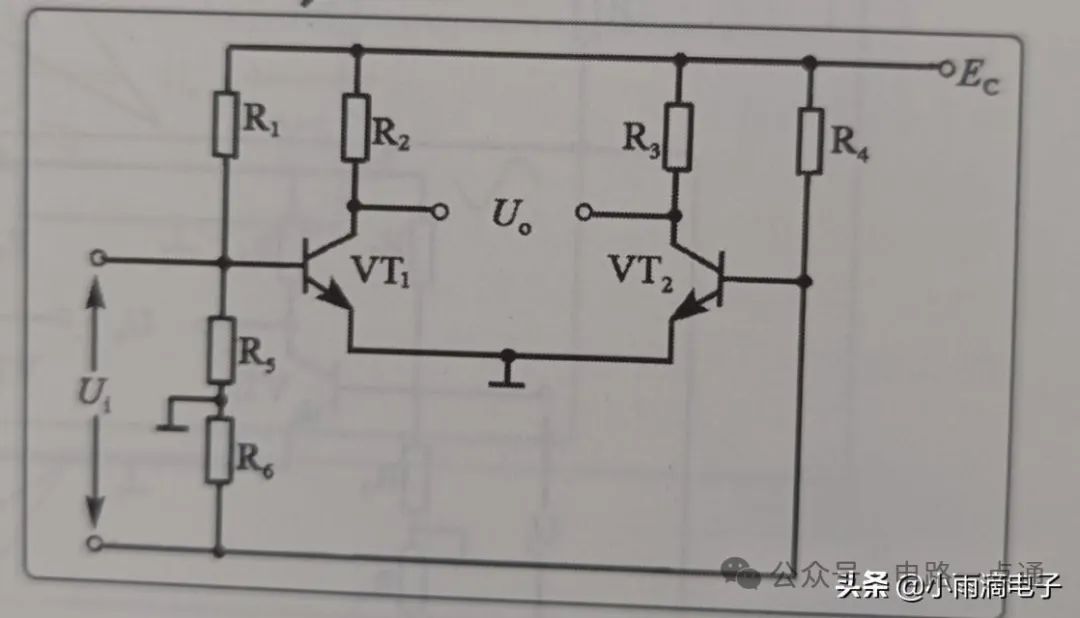

差动放大器由两个对称的单管放大器组成,VT1和VT2为差动管,它们是同型号三极管,基极偏置电阻及集电极电阻也一一对称。差动放大器具有两个输入端,两个输出端。信号分别从两管基极之间输入,从两管集电极之间输出,即Uo=Uc1-Uc2。在无信号输入时(静态时),因电路具有对称性,两管的集电极电流会相等,两管的集电极电压也相等,即Ic1=Ic2。, Uc1=Uc2。此时,输出信号为0(Uo=0),即零输入对应零输出
