运算放大器在实际应用电路中的运用 
衡丽科技 2024-05-24

01

反相放大电路

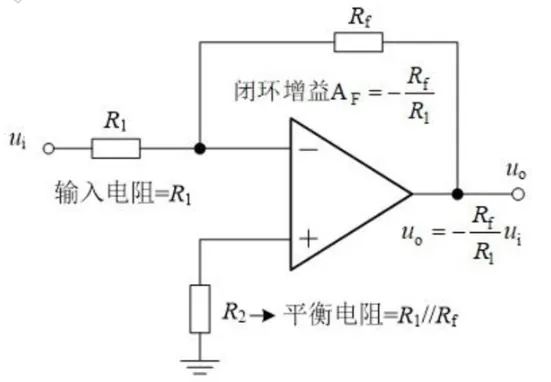

反相放大电路是信号从运放反相端输入的应用电路,具有输出信号与输入信号极性相反、输入电阻不高、可以作为电流输入型运算电路、,无共模输入电压、噪声较小、信噪比高等特点。其电路如图1所示。当R1=Rf时,放大电路输出电压等于输入电压的负值,因此也称为反相器。R1的取值要远大于输入信号的内阻,通常取值范围为几千欧姆至几十千欧姆;反馈电阻Rf不能取得太大,否则会产生较大的噪声及漂移,其值一般取几千欧姆到几百千欧姆之间。反相放大电路由于采用了负反馈控制,所以性能稳定,但其主要缺点是输入电阻较低。

图1


02

同相放大电路

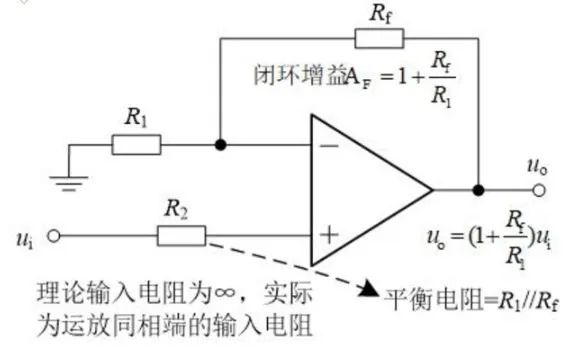

同相放大电路具有输入电阻很高、输出电阻很低的特点,广泛用于前置放大器中。电路原理图如图2所示。输出和输入极性相同,放大倍数大于1;输入电阻为运放同相端对地的共模输入电阻,一般为108W及以上。该电路的缺点是易受干扰(输入电阻高易感应杂散电磁场)和精度低(运放输入端的共模信号等于输入信号)。

图2


03

积分电路

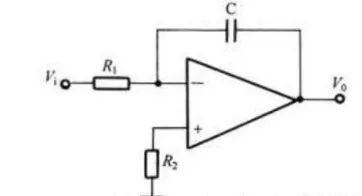

下图是一个典型的积分电路图。由图可以看出,输入信号经过了一个电阻后经过反馈流到电容上,但此时认为电容的初始电量为零,故此时给电容充电。由理想运算放大器的虚短、虚断性质得。

(vi-0)/R=dQ/dt=C*d(0-vo)/dt,所以vo=-1/(RC)∫ vdt.

如果输出幅值过小,可以减小电容值。
