常见的3种运放电路中的电容,有什么用?
电子设计宝典 2024-07-11

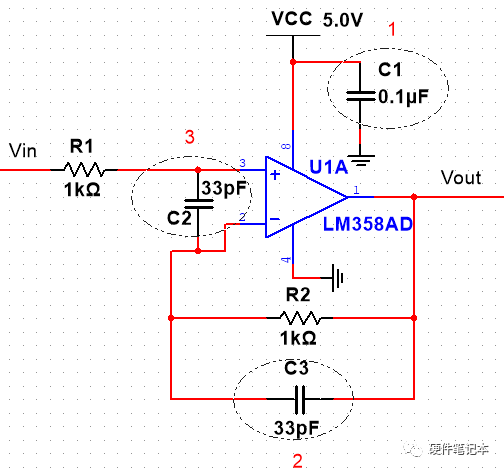

在运放电路中,大家可能会经常看到这么几个电容,分别是:

1、电源VCC到地

2、反馈输入输出引脚之间

3、正负两输入端之间的电容

就算不要这几个电容,电路好像也能工作,但电路设计一般都会加上,那么这几个电容分别有什么作用呢?

关于这个电容的作用,说法很多,不尽相同,如果你有更好的、更通俗的理解,欢迎评论区留言讨论。

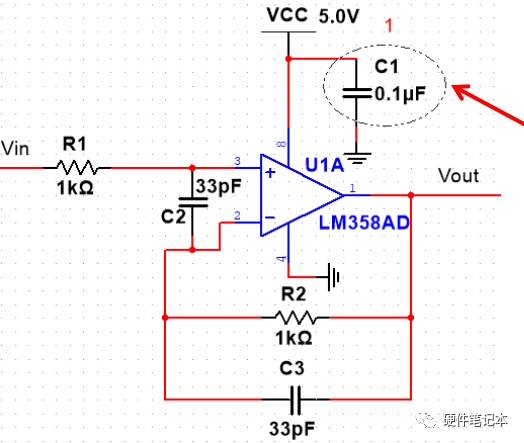

1、电源VCC上的电容

作用:主要是用来滤波的,让我们的电源网络更加干净,抑制干扰信号。

取值:一般取值为103,104和105。主要是根据运放的工作频率来决定,一般频率越高,电容就越小,反之则大。

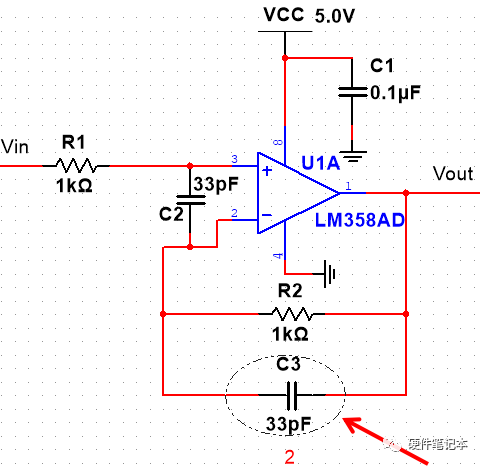

2、反馈输入输出引脚之间

作用:1、频率补偿电容,弥补输入电容带来的响应延迟,抑制运放自激振荡。2、滤波,滤除高频干扰信号,防止对后级电路产生干扰。

取值:一般为几十PF。

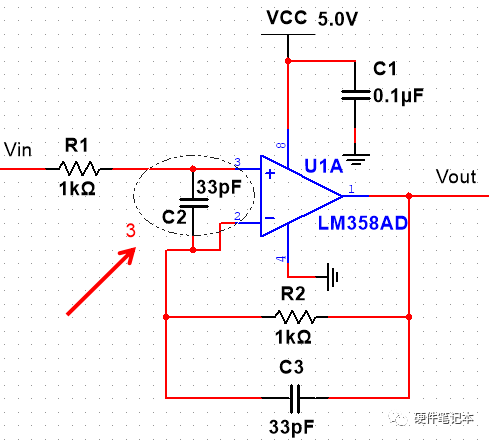

3、正负两输入端之间的电容

作用:抗干扰作用。怎么理解。假设同相输入端有一个瞬间的很高干扰信号进来,那么同相输入端就高于反相输入端,输出端一瞬间就会产生一个干扰信号,但由于电容的存在,输出端就会很快的通过电容反馈到反相输入端,这是因为电容两端的电压不能突变,那么信号就会完整的加到反相输入端。两个正负输入端就会互相抵消。

取值:一般都是几PF到几十PF。

综上所述,运放周围的这几个电容大多都是抗干扰滤波作用,没有这个电容也能工作,但是有了它,能让运放能够更加可靠的工作,所以在电路设计过程中,我们一般都会加上。

文章来源:硬件笔记本
