采用MAX457构成的双路视频放大电路图
0 2022-11-22

如图所示是使用MAX457制作的高性能视频分配/放大。MAX457内含两个单位增益稳定的,可直接驱动75Ω负载,-3dB带宽不小于70MHz。其特点是输入小(典型值4pF)、输入偏置约为100μA、两个之间隔离度高(在5MHz频点上典型值为72dB)。 改变Rl、R2、R4、R5时,可改变放大电路的输出,具体数据如下表所示。

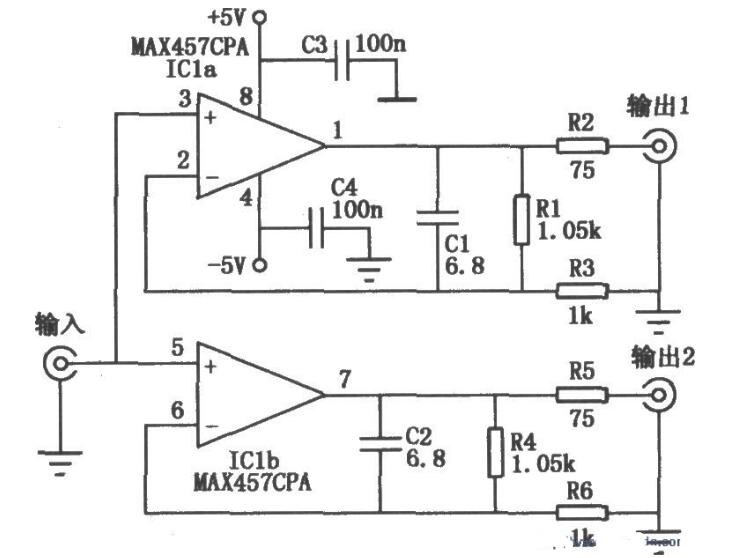

如图所示是使用MAX457制作的高性能视频分配/放大电路。MAX457内含两个单位增益稳定的视频放大器,可直接驱动75Ω负载,-3dB带宽不小于70MHz。其特点是输入电容小(典型值4pF)、输入偏置电流约为100μA、两个放大器之间隔离度高(在5MHz频点上典型值为72dB)。

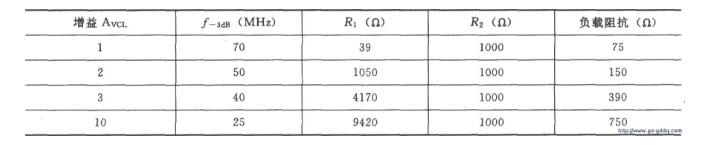

改变电阻Rl、R2、R4、R5时,可改变放大电路的输出阻抗,具体数据如下表所示。
