放大器的传递函数
电力电子技术与新能源 2022-09-28
误差放大器、电压放大器、电流放大器的传递函数导出

前项中,通过传递函数的观点说明传递函数的基础概念。在这里,介绍具体的电路模块的传递函数。首先从放大器的传递函数开始。模拟的DC/DC的多数使用误差放大器。因此,请理解为放大器的传递函数的导出必不可少。

本项导出误差放大器的传递函数,基于它确认是否能导出通常被表示的电压放大器电流放大器

1

误差放大器的传递函数

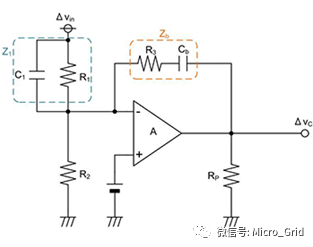

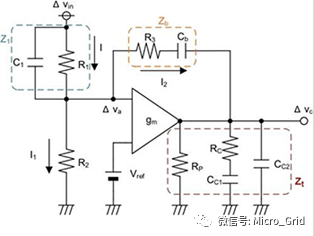

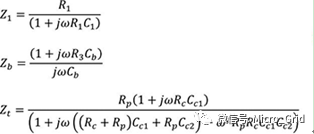

1是指一般误差放大器模块的示例。vinvref比较作为Vc输出的放大器。对于本放大器的传递函数的导出,首先请确认下面的虚线包围的Z1ZbZt

用基尔霍夫定律导出图1的放大器的传递函数達関数(Δvc/Δvin)

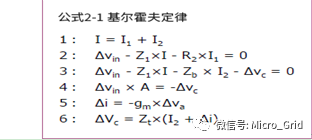

本导出所用的基尔霍夫定律如公式2-1所示。

接着,用公式2-1导出的传递函数如公式2-2所示。

公式2-2可以是图1那样的误差放大器的传递函数的一般公式的处理。在这里,用公式2-2确认关于DC/DC转换器的考察中必须的电压放大器电流放大器的传递函数。

2

电压放大器的传递函数

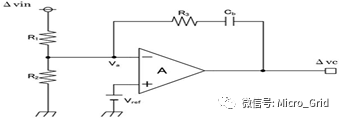

电压放大器的构成例如图2所示。而且,以下的公式2-3是作为电压放大器的传递函数的技术规格等所示通常的公式。

使用以前导出的公式2-2,确认是否能导出公式2-3。以下是公式2-2的条件。

根据条件把公式2-2变形,可以导出公式2-4

在这里,公式2-4满足以下的公式2-5时,公式2-4可以用公式2-6表示。

请尝试将本公式2-6和说明过的作为电压放大器的和传递函数通常被提示的公式2-3相比较。可以确认为公式是一致的。

3

电流放大器的传递函数

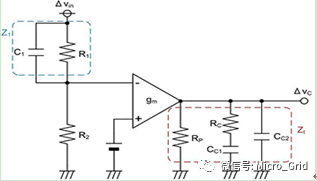

接下来,电流放大器的构成例如图3所示。同样,作为其传递函数通常使用的是下面的公式2-7

接下来,同样尝试使用公式2-2导出公式2-7。公式2-2的条件如下。

根据条件把公式2-2变形,可以导出以下的公式2-8

和公式2-7相比较,同样可确认和公式是一致的。

因而,可以确认到从最初导出的图1的误差放大器的传递函数,可以导出电压放大器和电流放大器双方的传递函数。

关键要点:

放大器的传递函数,作为DC/DC转换器的传递函数导出的前提是重要的。

在这里,确认从导出的误差放大器的传递函数,导出通常的电压放大器和电流放大器的传递函数


放大器的传递函数:放大器的虚短路

前项中,导出了误差放大器和各个电压放大器、电流放大器的传递函数。本项中,探讨作为放大器的传递函数的计算方法经常被使用的虚短路。

4

放大器的虚短路

学习运算放大器探讨诸特性之际所必須的是理想运算放大器和虚短路(也称为虚拟短路、虚拟接地)的概念。同样,通常计算放大器的传递函数时也使用虚短路方法。

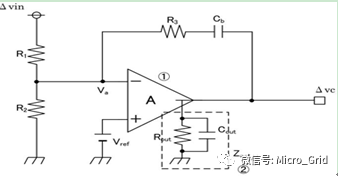

传递函数的导出,通过图4Va作为Vref和虚短路考虑,小信号作为接地处理计算公式(ΔVa = 0)。

对于图4,用这个方法导出的传递函数公式如公式2-9所示。

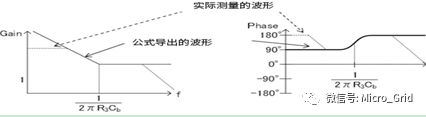

从本式得到的增益(Gain)和相位(Phase)的波特图(实线)和实际的测定得到的波特图(虚线)如图5所示。

5

从图5中,可以看到公式所示的特性和实际检测的不同。

通过低频,增益(Gain)发散(),相位(Phase90°旋转通过高频,增益(Gain)固定,相位(Phase)保持180°

它们意味着虚短路可适用范围有条件为了使理想的虚短路的成立,下面的条件是必需的。

放大器的DC增益(Gain)固定放大器的频带(BW)=∞

6

不过,这些条件实际上不成立。实际上,如图6DC增益和频带,一起被晶体管的gm或输出阻抗的电路特性限制。

结果如下。

放大器的DC增益A=∞A:有限值放大器的频带(BW)=∞BW:有限值

这表示低频侧DC增益有限,高频侧频带被限制,增益减少。尝试验证本现象对传递函数带来什么样的影响。

假想虚短路导出的刚才的公式2-9和前项的基尔霍夫定律导出的公式2-6,如果C1=0,那么成为同样的公式。但是,在公式2-6导出时公式2-5是前提条件。这是虚短路的成立条件。这是虚短路的成立条件。

7

因此,尝试验证关于公式2-5从前面所示的特性的理想条件对变化的影响。

低频侧(ω = 0)、A = 有限时公式2-5

成为Zb  ∞Rs 有限值

不成立。

高频侧(ω = ∞),A0时,

成为Zb  R3Rs 0

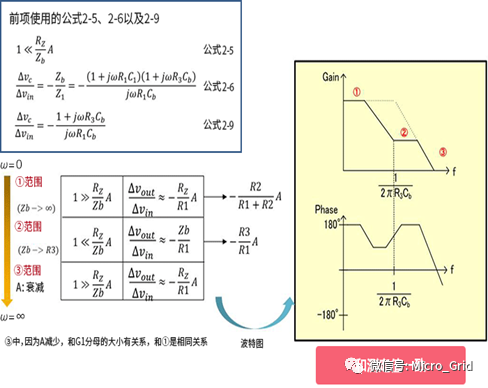

这里也不成立。因此,实际的电路中传递函数对于频率范围变化如图7所示。

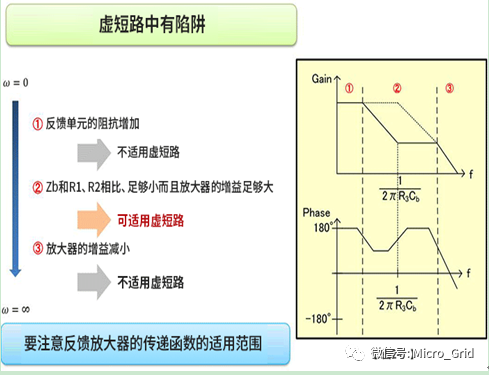

最后,图8中总结了虚短路的适用。导出放大器的传递函数时,理解为存在可以应用的虚短路范围和不可应用范围,对于各自范围需要采取适当的导出方法。

8

关键要点:

实际的增益/相位特性和被导出的传递函数表示的特性存在不同点。

理解为导出放大器的传递函数时,存在可以适用虚短路范围和不可适用范围
