共集放大电路的特点
0 2022-12-07

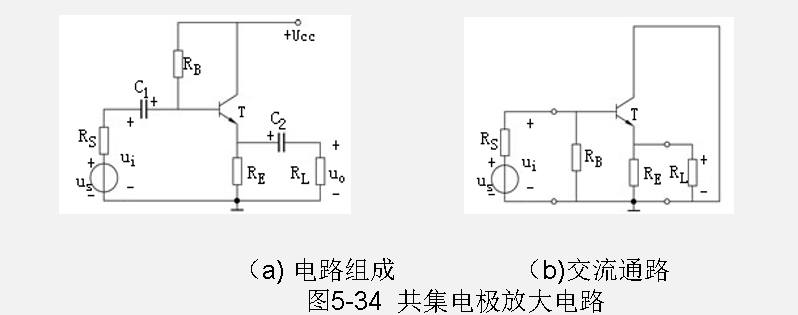

5-34a)为共集电极放大电路,简称为共集放大电路。图5-34b)为共集放大电路的交流通路,即不加直流电源时的等效电路,从图5-34b)中可以看出输入回路和输出回路的公共端。由于输出电压是发射极的对地电压,即从发射极输出,因此又称共集放大电路为射极输出器。

共集放大电路的特点:电压放大倍数略小于1,输出电压与输入电压同相,故又称其为电压跟随器;输入电阻大,输出电阻小;有功率放大作用。

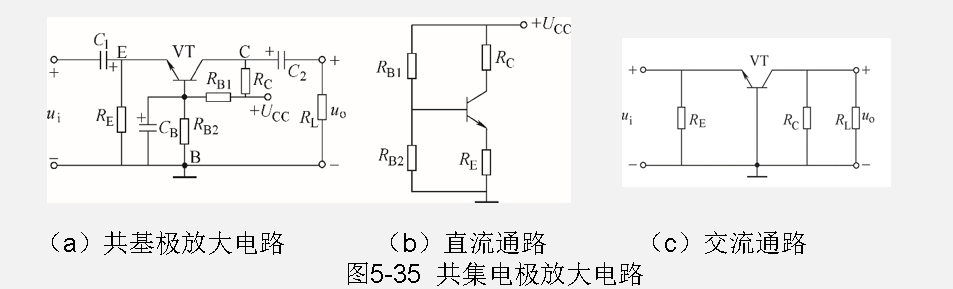

共基极放大电路,输入信号是由三极管的发射极与基极两端输入的,再由三极管的集电极与基极两端获得输出信号,因为基极是共同接地端,所以称为共基极放大电路。共基放大电路如图5-35a)所示。

共基放大电路的直流通路与共射分压式偏置电路的直流通路完全相同,如图5-35b)所示,因而静态工作点的估算方法也完全一样。

共基放大电路和共射放大电路的输入信号均加在基极和发射极之间,只是符号相反,输出信号均从集电极取出,与共射电路的电压放大倍数大小相等,符号相反。
