三极管和运放构成的几种恒流源电路分析
0 2023-02-06

三极管和运放构成的几种恒流源电路分析:

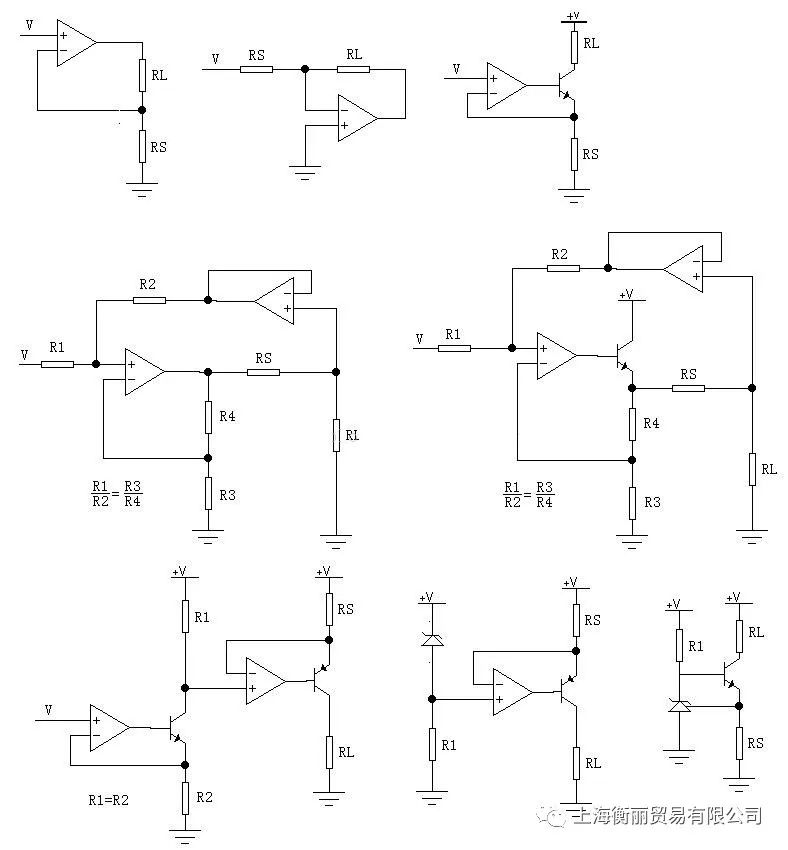

这几种电路都可以在负载电阻RL上获得恒流输出

第一种由于RL浮地,一般很少用


第二种RL是虚地,也不大使用


第三种虽然RL浮地,但是RL一端接正电源端,比较常用


第四种是正反馈平衡式,是由于负载RL接地而受到人们的喜爱


第五种和第四种原理相同,只是扩大了电流的输出能力,人们在使用

中常常把电阻R2取的比负载RL大的多,而省略了跟随器运放


第五种是本人想的电路,也是对地负载

后边两种是恒流源电路


对比几种V/I电路,凡是没有三极管只类的单向器件,都可以实现交流恒流,加了三极管之后就只能做单向直流恒流了

第四和第五是建立在正负反馈平衡的基础上的,如果由于电阻的误差而失去平衡,会影响恒流输出特性,也就是说,输出电流会随负载变化


而其他几种电阻的误差只会影响输出电流的值,而不会影响输出特性


如果输出电流大,或者嫌三极管的集电极电流和发射极电流不相等,可以把三极管换成MOSFET


声明: 本文转载自其它媒体或授权刊载,目的在于信息传递,并不代表本站赞同其观点和对其真实性负责,如有新闻稿件和图片作品的内容、版权以及其它问题的,请联系我们及时删除。(联系我们,邮箱:evan.li@aspencore.com )
