三极管NPN和PNP的区别
0 2023-02-06

NPN和PNP作为开关管的设计技巧以及全系列三极管参数

1.1 NPN与PNP的区别

NPN和PNP主要是电流方向和电压正负不同。

NPN是用B—E的电流(IB)控制C—E的电流(IC),E极电位最低,且正常放大时通常C极电位最高,即VC》VB》VE。

PNP是用E—B的电流(IB)控制E—C的电流(IC),E极电位最高,且正常放大时通常C极电位最低,即VC《VB《VE。


1.2 NPN和PNP作为开关的使用

三极管做开关时,工作在截至和饱和两个状态。一般是通过控制三极管的基极电压Ub来控制三极管的导通与断开。

NPN和PNP的工作状态及条件

对于NPN来说,使Ube《Uon,三极管断开,Ube》Uon,三极管导通,其中一般Ue接地,则只需控制Ub,使Ub》Uon即可使之导通。对于PNP来说,使Ueb《Uon,三极管断开,Ueb》Uon,三极管导通,其中一般Uc接地,所以要使三极管导通既要控制Ue又要控制Ub使Ueb》Uon才行。所以一般是Ue为某个固定电压值,只通过控制Ub来就可以控制三极管的导通与断开。


比NPN与PNP可知:NPN做开关时,适合放在电路的接地端使用;PNP做开关时,适合放在电路的电源端使用

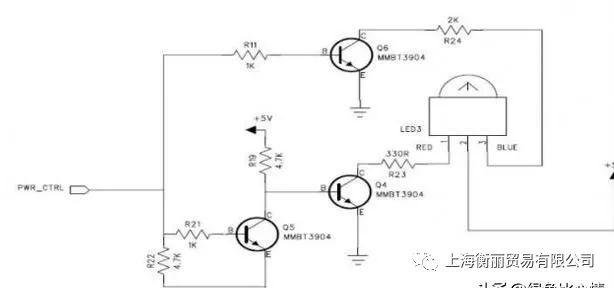

我们一般使用芯片I/O口来控制LED灯,I/O口的逻辑电平一般为高电平3 V左右,低电平为0.3V左右。因此可以直接控制NPN管开关,一般不直接控制PNP管,。我们前控板设计LED的控制电路采用NPN三极管对地较为合适,并且双色灯最好是使用共阳双色灯。以双色灯的控制为例。


以下是普遍用法:

NPN基极高电压,集电极与发射极短路。低电压,集电极与发射极开路。也就是不工作。


PNP基极高电压。集电极与发射极开路,也就是不工作。如果基极加低电位,集电极与发射极短路。

a.如果输入一个高电平,而输出需要一个低电平时,首选择npn。b.如果输入一个低电平,而输出需要一个低电平时,首选择pnp。c.如果输入一个低电平,而输出需要一个高电平时,首选择npn。d.如果输入一个高电平,而输出需要一个高电平时,首选择pnp。
