本文关于色谱仪信号链噪声分析,包括检测器如何影响信噪比、按照行业国标要求计算出两种电路限制带宽内是否满足最低检出限要求,以及跨阻电路中高阻如何影响噪声(包括数值计算和仿真验证)。

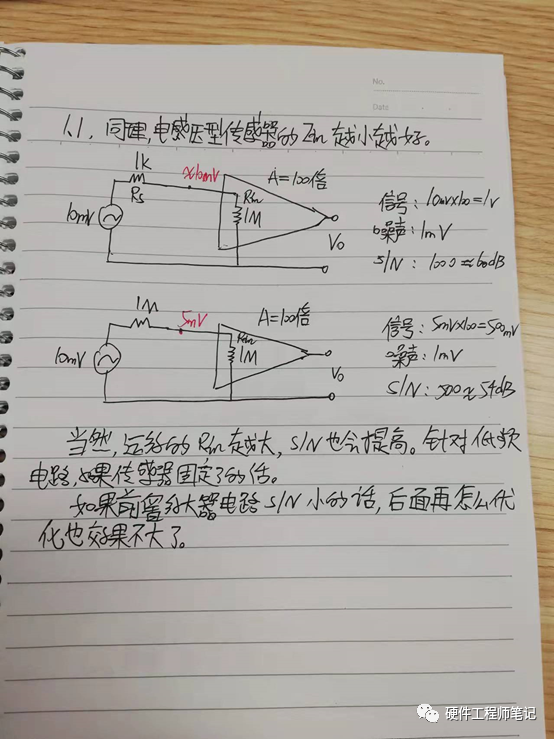

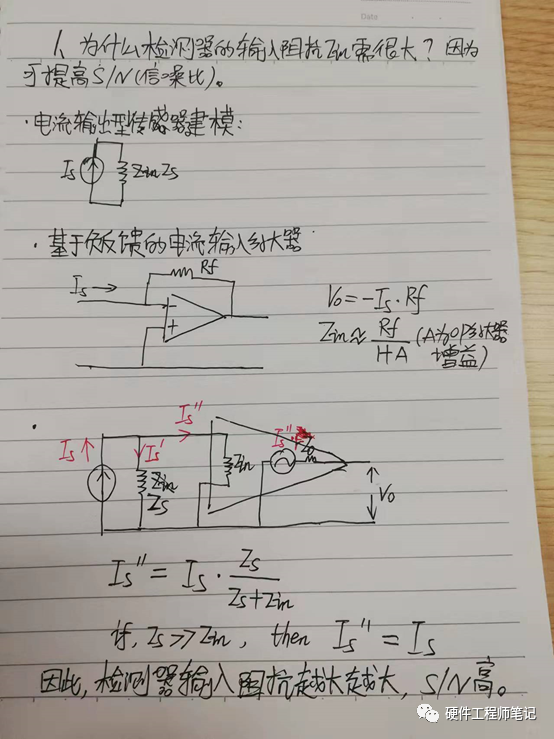

1、为啥检测器的阻抗越大越好,因为可提高s/n,这一级弄不好,后面电路再怎么提高也没有用了。

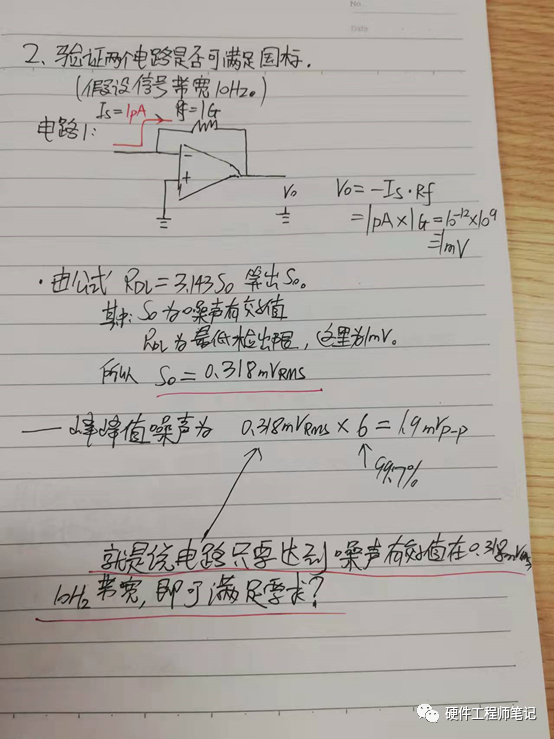

2、两种跨阻放大电路,一种是rf=1g,一种等于100M时,计算出来的电路固有噪声(一般它就是实际电路理论上的最低噪声了;做的好的话,会非常接近这个计算值),根据定义是否都满足最低检出限要求。算了下,都可以满足的。(补充,国标要求是整个信号链的噪声RMS需要在0.318mV以下,除了运放电路外还有检测器。所以运放电路的噪声RMS最好需要小于0.106mVrms=0.318/3。因为工程估算时候小于10倍即可忽略,而噪声计算时是用平方和,所以小于3倍即可,3^2=9嘛)

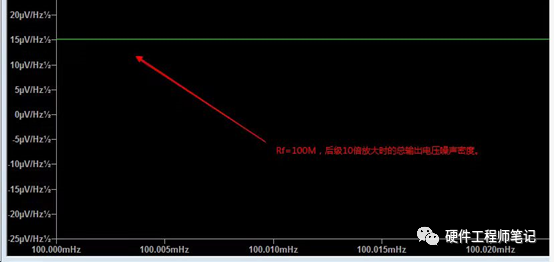

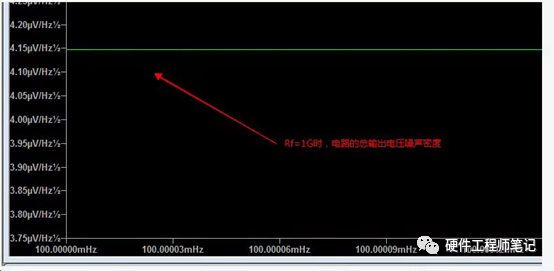

4、下面是对两个电路的噪声仿真结果。与实际计算结果非常吻合,在5%误差以内。

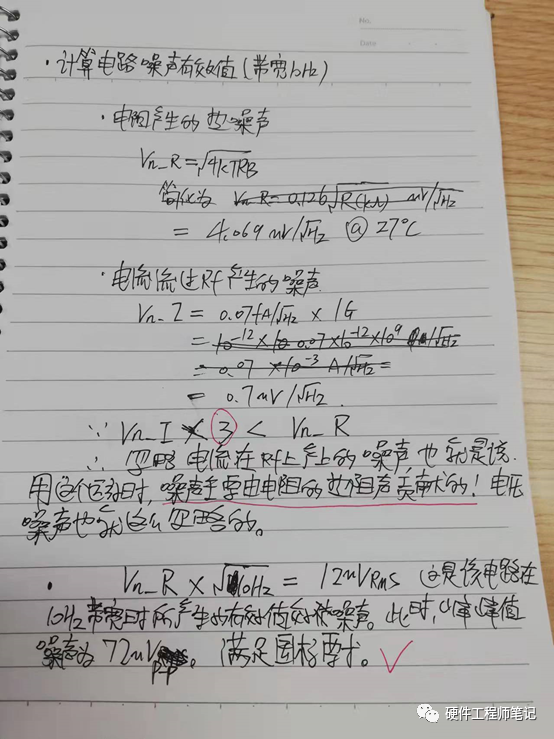

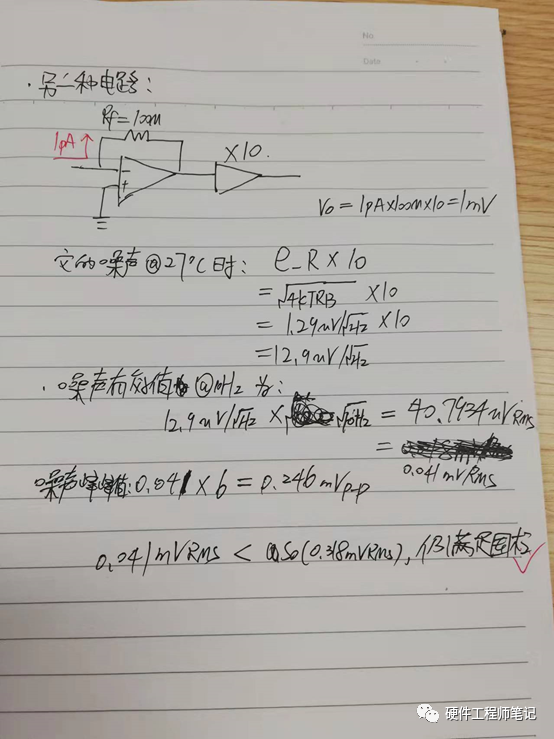

5、在我的算例中,用的运放比较好,计算发现,电路的噪声主要都是由大电阻贡献的!因为它的电流噪声密度非常小,即使大电阻前提下。而且很符合仿真结果。从算例中还可发现,相同增益时,大电阻电路产生的噪声更小。因为前级运放用大电阻放大10,它的噪声仅是约3倍。因此,有人甚至将前级放大电路的Rf调高,然后二级放大电路缩小相同比例,以实现低噪声。
参考资料:
1、测量电子电路模拟篇
2、图解DIY 1pA超微电流测试器
