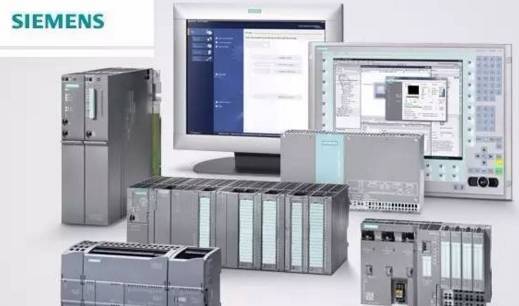

西门子PLC指令详解:功能与应用全面解读
0 2023-12-05


指令( 英文全称意思 ):指令含义


1、LD ( Load 装载 ):动合触点
2、LDN ( Load Not 不装载 ):动断触点
3、A ( And 与 动合):用于动合触点串联
4、AN ( And Not 与 动断 ):用于动断触点串联
5、O ( Or 或 动合 ) :用于动合触点并联
6、ON ( Or Not 或 动断 ):用于动断触点并联
7、= ( Out 输出 ):用于线圈输出
8、OLD ( Or Lode):块或
9、ALD ( And Lode):块与
10、LPS ( Logic Push ):逻辑入栈
11、LRD ( Logic Read ):逻辑读栈
12、LPP ( Logic Pop ):逻辑出栈
13、NOT ( not 并非 ):
14、NOP ( No Operation Performed ):无操作
15、AENO ( And ENO ):指令盒输出端ENO相与
16、S ( Set 放置 ):置1
17、R ( Reset 重置,清零 ):清零
18、P ( Positive):上升沿

19、N ( Negative):下降沿

20、TON ( On_Delay Timer ):接通延时定时器

21、TONR ( Retentive On_Delay Timer ):有记忆接通延时定时器
22、TOF ( Off_ Delay Timer ):断开延时定时器
23、CTU ( Count Up ):增计数器
24、CTD ( Count Down ):减计数器
25、CTDU ( Count Up/ Count Down ):增减计数器


26、ADD ( add 加 ) :加注意     

//ADD_I (_ I 表示整数)

ADD_DI( DI表示双字节整数)

ADD-R (R 表示实数)

它们都是加运算只是数的大小不同。

27、SUB ( Subtract 减去,减少):
28、MUL ( Multiply ):
29、DIV ( Divide ):
30、SQRT ( Square root ):求平方根
31、LN ( Napierian Logarithm 自然对数 ):求自然对数
32、EXP ( Exponential 指数的 ):求指数
33、INC_B ( Increment 增加 ):增1

//其中_B代表数据类型 还有W(字节)、DW双字后面几个都是这样的。

34、DEC_B ( Decrement 减少 ):减1
35、WAND_B ( Word and 与命令 ):逻辑与  
36、WOR_B ( Word or 或命令):逻辑或
37、WXOR_B ( Word exclusive or 异或命令):逻辑异或
38、INV_B ( Inverse 相反 ):取反
39、MOV _B ( Move 移动 ):数据传送
40、BLKMOV_B ( Block Move 块移动):数据块传送
41、SWAP ( Swap 交换 ):字节交换
42、FILL ( Fill 填充 ):字填充
43、ROL_B ( Rotate Left 循环 向左):循环左移位
44、ROR_B ( Rotate Right 循环 向右):循环右移位
45、SHL_B ( Shift Right 移动向左):左移动
46、SHR_B ( Shift Right 移动向右 ):右移动
47、SHRB ( Shift buffer 移动缓存):寄存器移位
48、STOP ( Stop 停止 ):暂停
49、END /MEND ( End /Mend ):条件/无条件结束
50、WDR ( Watch dog reset ):看门狗复位
51、JMP ( Jump 跳):跳转
52、LBL ( Label 位置 ):跳转标号
53、FOR ( For 循环 ):循环
54、NEXT ( Next 再下去):循环结束
55、SBR ( Subprogram Regulating子程序控制 ):子程序调用
56、SBR_T ( Subprogram Regulating Take ):带参数子程序调用
57、SCR ( Sequence Control 顺序控制 ):步开始
58、SCRT ( Sequence Control Transfer 顺序控制转移 ):步转移
59、SCRE ( Sequence Control End 顺序控制结束 ) :步结束
60、AD_T_TBL ( Add data to table 添加数据到表格中):填数据表
61、FIFO ( First in First out 先进先出 ):先进先出
62、LIFO ( Last in First out 后进先出 ):后进先出
63、TBL_FIND ( Table Find 表格查找 ) :表查找
64、BCD_I ( Binary Coded Decimal _I 二进制编码的十进制 ):BCD 码转整数
65、I_BCD ( I_ Binary Coded DecimaL ):整数转BCD码
66、B_I ( Bit to int ):字节转整数
67、I_B ( int to bit ):整数转字节
68、DI_I ( Double  int to int ):双整数转整数
69、I_DI ( int to double int ):整数转双整数
70、ROUND ( Round 取整 ):实数转双整数
71、TRUNC ( Trunc 截取 ):转换32位实数整数部分(舍去小数取整)
72、DI_I (double int to int ):双整数转实数
73、ENCO ( Encode 编码):编码
74、DECO ( Decode 译码):译码
75、SEG ( Segment decoder分断译码器 ):七段显示译码器
76、ATH ( ASCII码 turn hex ):ASCII码转16进制
77、HTA ( Hexadecimal to ascii):16进制转ASCII码
78、ITA ( // int to ascii):整数转ASCII码
79、DTA ( // double int to ascii ):双整转ASCII码
80、RTA ( // real to ascii): 实数转ASCII码
81、ATCH (//attach ):中断连接
82、DTCH ( Depatch ):中断分离
83、HDEF ( High speed counter definition ):高速计数器定义
84、HSC ( High Speed Counter 高速计数器 ):启动高速计数器
85、PLS ( Pulse 脉冲 ):脉冲输出
86、READ_ RTC ( Read real time clock 读实时时钟 ):读实时时钟
87、SET_RTC ( Set real time clock ):写实时时钟
88、XMT ( Transmitter ):自由发送
89、RCV ( Receive 接收 ):自由接收
90、NETR ( Net read 网络读 ):网络读
91、NETW ( Net write 网络写 ):网络写
92、GET_ADDR ( Get address 获取地址 ):获取口地址
93、SET_ADDR ( Set address 设置地址 ):设定口地址
94、PID ( Proportional Integral Differential 比例、积分、微分 ):比例积分微分调节器。
