ISO 11898标准中描述的CAN总线物理层一致性测试原理较为抽象，厂商在制定测试、执行测试过程中往往会遇到不少困难，我们通过连载文章，解读ISO 11898标准有关CAN物理层一致性测试项目。

整车厂大多时候将车载的电子控制单元（ECU）设计和生产外包给零部件生产商，整车集成期间电气系统被连成多个ECU、多节点的有机整体，使得其功能及性能更加完善。目前CAN总线作为国际上应用最为广泛的现场总线之一，以其优良的可靠性和稳定性获得用户的肯定，也被广泛应用于ECU间的通信连接，随着系统复杂度日益增加，其网络通信质量的可靠性要求变得日益突出，这就要求我们建立一套可靠的体系来确保总线产品的通信质量。

基于国际标准ISO 11898的测试规范，得到了众多厂商及机构的认可，其测试结果：

能对CAN节点的电阻、电容、通信电平、时序数据进行充分评估；

能验证CAN节点物理层的、驱动能力等方面的性能；

提供确认总线产品品质及改善既有设计的重要依据。

今天将和大家详细讲解ISO 11898的CAN总线物理层一致性测试项—CAN 总线电压测试。

CAN总线电压测试

CAN总线电压测试分为两类：CAN总线隐性电压测试和CAN总线显性电压测试。

1、CAN总线隐性电压测试

CAN总线隐性电压测试的测试原理如图1在实际测试中，常用高精度示波器或CAN总线分析仪来测量CAN总线的电压。

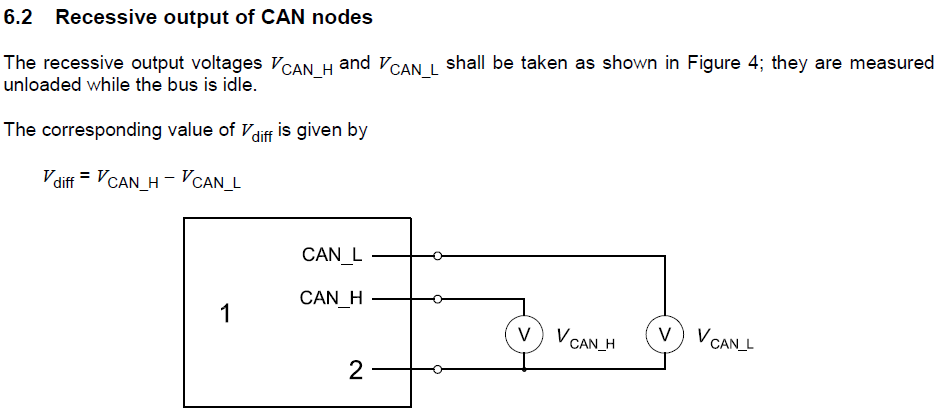

图1 ISO 11898－2－2003 CAN总线隐性电压测试

测量ECU在总线空闲不带负载（即去掉终端电阻）情况下，CAN＿H、CAN＿L对于信号地的电压（图1中的2端口）以及计算CAN＿diff（CAN＿H － CAN＿L）的电压值，并与图2中的电压评判范围做比较，判断是否符合标准。

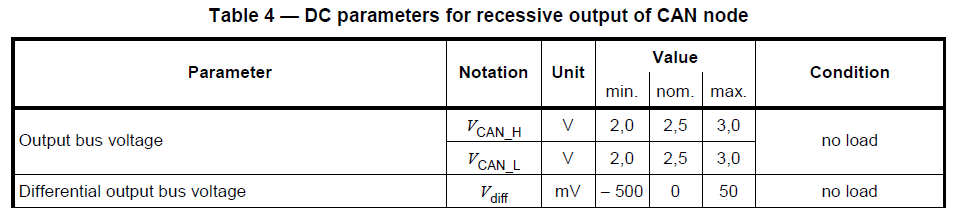

图2 ISO 11898－2－2003 CAN总线隐性电压测试评判标准

2、CAN总线显性电压测试

CAN总线显性电压测试的测试原理如图3，在实际测试中，常用高精度示波器或CAN总线分析仪来测量CAN总线的电压。

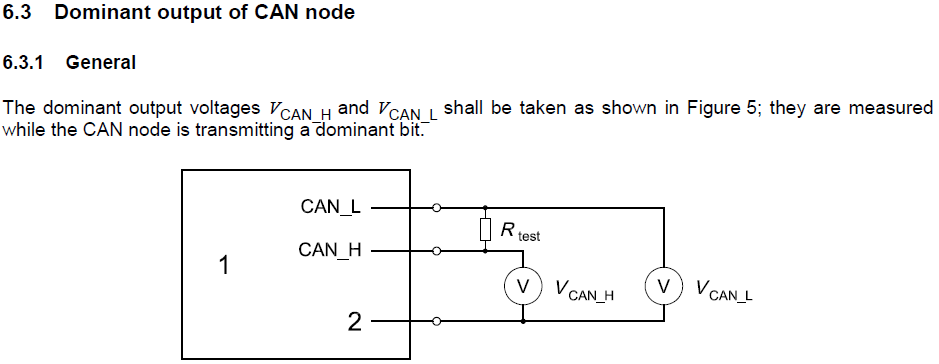

图3 ISO 11898－2－2003 显性输出电压测试

在ECU的CAN＿H和CAN＿L间连接测试电阻（图3中的Rtest，应为100～130Ω之间），若已连接100～130Ω的终端电阻则无须再连接Rtest。测量发送报文显性位时，CAN＿H、CAN＿L对于信号地的电压（图3中的2端口）以及计算CAN＿diff（CAN＿H － CAN＿L）的电压值，并与图4中的电压评判范围做比较，判断是否符合标准。

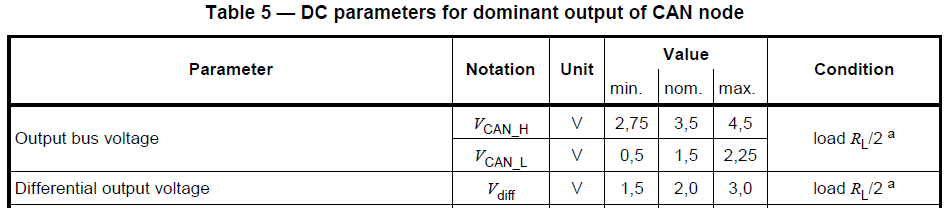

图4 ISO 11898－2－2003 显性性输出电压测试评判标准

需要注意的是：

在测试CAN＿H以及CAN＿L的电压值时，必须引出ECU的CAN＿GND（总线信号地）才能正确进行CAN总线电压测试。

以下是用ZDS4054 Plus示波器测试的某车厂ECU的测试结果：

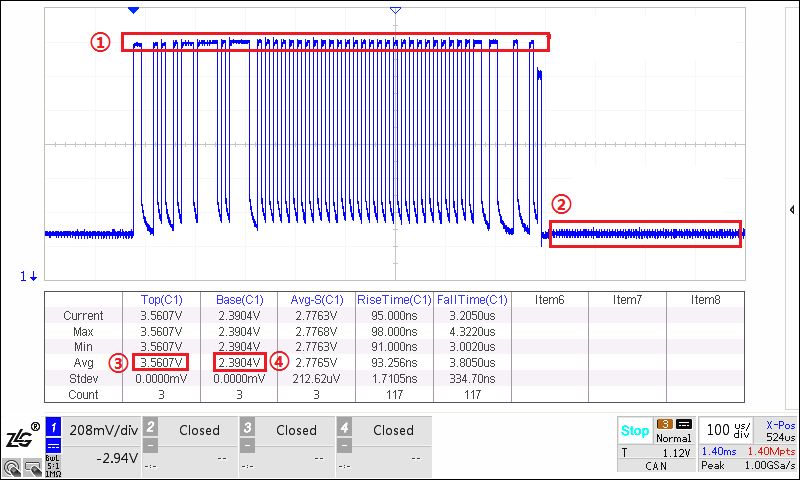

图5 CAN＿H一帧报文截图

图5中①红框内为CAN＿H显性位电压，其电压值如③红框内数值：3．56V；

图5中②红框内为CAN＿H隐性位电压，其电压值如④红框内数值：2．39V。

测试结果符合图2及图4中的评判标准。

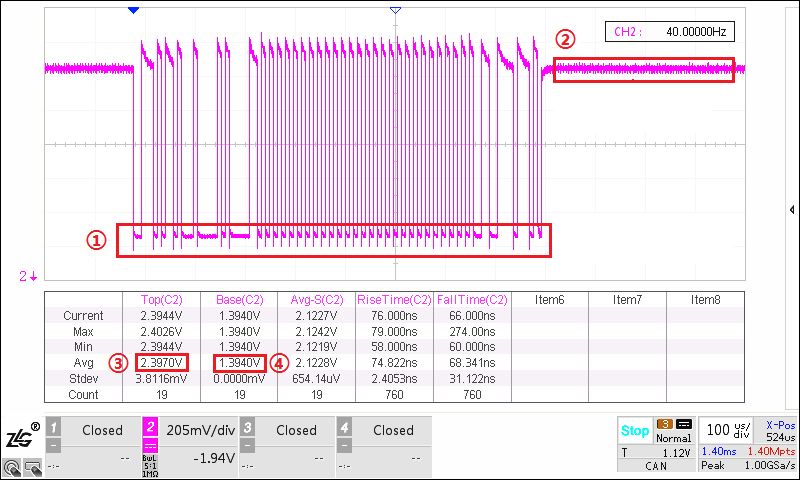

图6 CAN＿L一帧报文截图

图6中①红框内为CAN＿L显性位电压，其电压值如④红框内数值：1．39V；

图6中②红框内为CAN＿L隐性位电压，其电压值如③红框内数值：2．39V。

测试结果符合图2及图4中的评判标准。

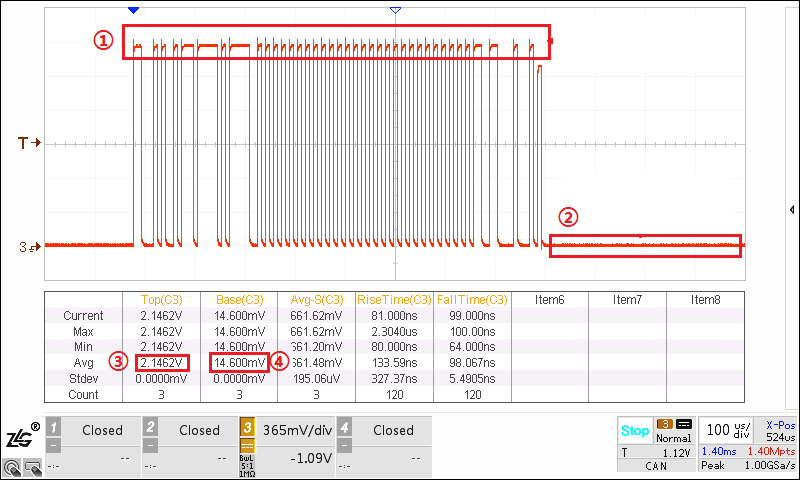

图7 CAN＿diff一帧报文截图

图7中①红框内为CAN＿diff显性位电压，其电压值如③红框内数值：2．14V；

图7中②红框内为CAN＿diff隐性位电压，其电压值如④红框内数值：14．60mV。

测试结果符合图2及图4中的评判标准。

总结

本期介绍的输出电压测试项目只是众多一致性测试中的一项，通过示波器或者CAN分析仪能够手动测试出来。在后期的测试项目讲解中，我们会发现很多测试项在用手动测试的方式下，既复杂又耗时。在自动化测试的潮流下，ZLG的全自动CAN一致性测试系统—CANDT，就很好地解决以上难题。其测试流程完全遵照ISO 11898标准，同时能一键自动完成所有测试，同时导出详细的测试报告，为CAN自动化测试助力。
