一、NSA双连接概述：

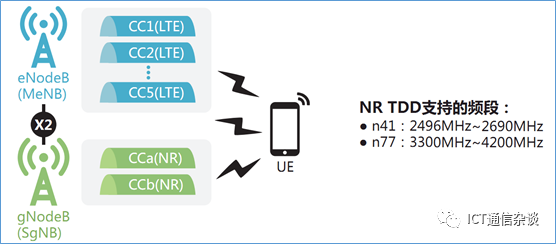

基于EPC（Evolved Packet Core，演进型分组核心网）的NSA（Non-Standalone）组网是具有NSA双连接能力的终端与LTE基站和NR基站进行连接（LTE-NR NSA DC），利用两个基站的无线资源进行传输。支持数据在两个基站间分流传输，eNodeB侧和gNodeB侧的载波分别进行聚合后，再进行双连接。

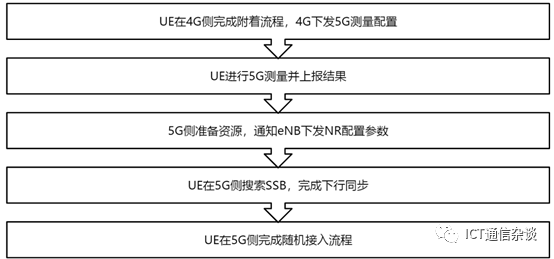

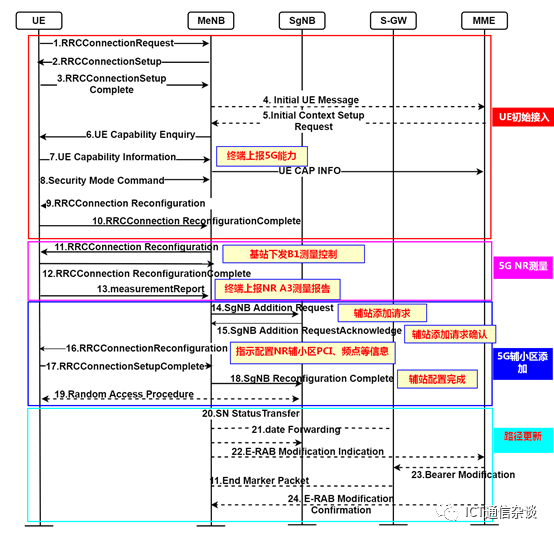

二、NSA辅站添加总流程

三、NSA UE初始Attach流程

NSA辅站添加流程说明：
1.步骤1-10

为LTE的初始接入流程和原来LTE初始接入流程无差别，不做详细描述。其中关键信令后期5G测试关键信令为ueCapabilityInformation终端能力信息

2.步骤11

成功接入LTE后，4G基站会通过RRX连接重配置下发NR的测量控制：包括测量事件B1及相关门限，NR的绝对频点号等。

3.步骤12

UE回复RRC连接重配置完成，表示UE按照eNodeB下发的测量控制在UE的RRC协议端进行测量配置，并向eNodeB发送RRC Connection Reconfigration Complete消息表示测量配置完成。

3.步骤13

UE启动测量，当发现满足条件的NR小区后，通过测量上报上报NR小区的PCI及RSRP。

4.步骤14

MeNB收到B1测量报告后，触发SgNB Addition流程，将B1测量报告中的NR小区添加到SgNBAddition Request消息中发送给SgNB，由SgNB选择报告中RSRP最强NR小区，请求消息中携带分流承载模式（MCG Split Bearer or SCG Split Bearer），E-RAB信息等；此外MeNB在SCG-ConfigInfo中包含MCG配置（DRB配置、小区配置、SCG承载的加密算法等）、UE能力。

5.步骤15

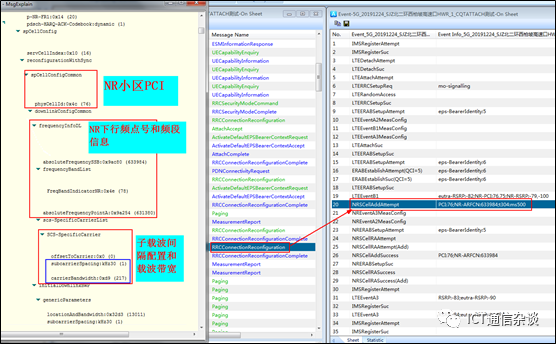

当SgNB判断准入完成并分配资源后，向MeNB返回SgNB Addition Request Acknowledge响应消息。 6.步骤16 MeNB向UE发送RRC Connection Reconfiguration消息，包括NR RRC配置消息，配置要添加辅小区的PCI、频点等信息。

7、步骤17

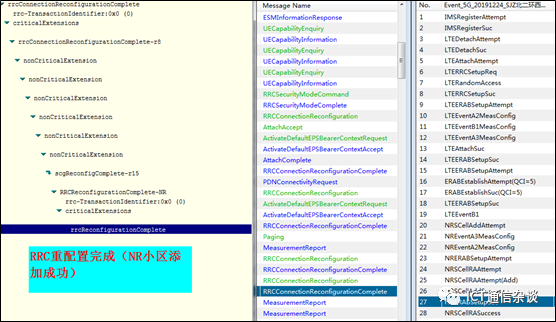

UE接收到RRC重配置消息后完成重配置，并向MeNB反馈RRC Connection Reconfiguration Complete消息，包括NRRRC响应消息。

8、步骤18

MeNB通过向SgNB发送SgNB Reconfiguration Complete消息, 向SgNB确认UE已完成重配流程，消息中NR RRC响应消息。

9、步骤19

UE执行到SgNB PSCell的同步，发起向SgNB的随机接入流程。

10、步骤20

对于承载类型变更场景，为减少当前服务中断时间，需要进行MeNB和SgNB间的数据转发。

11、步骤22-24

对于SCG Split Bearer分流模式，执行SgNB和EPC之间的用户面路径更新。即通过E-RAB Modification Indication指示核心网将E-RAB的S1-U接口接到SgNB。

四、NSA接入空口信令

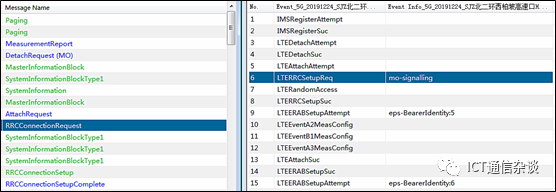

• RRC建立过程

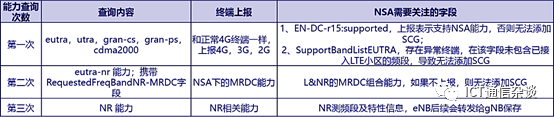

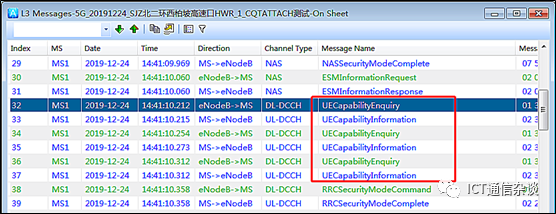

• 基站针对NSA终端一般会有3次UE能力查询

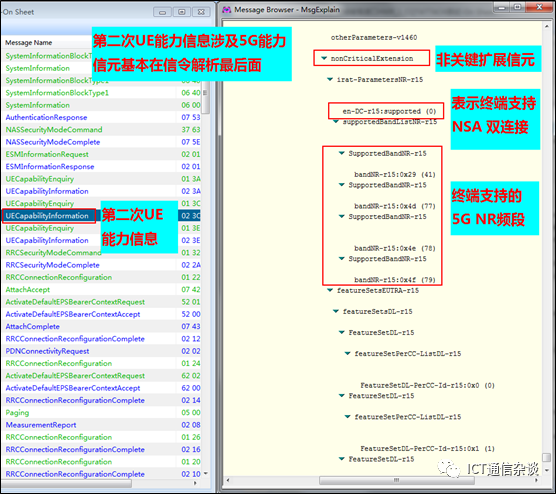

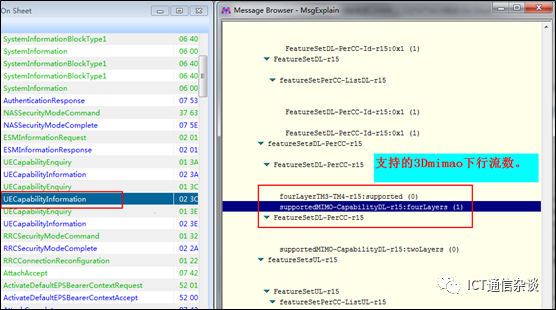

第二次UE能力信息反馈（1）

第二次UE能力信息反馈（2）

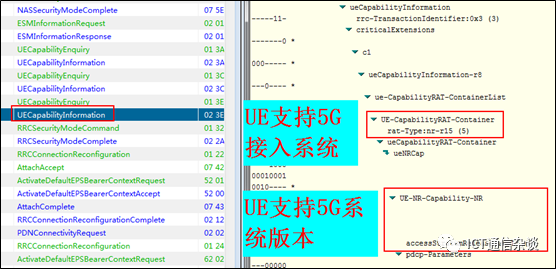

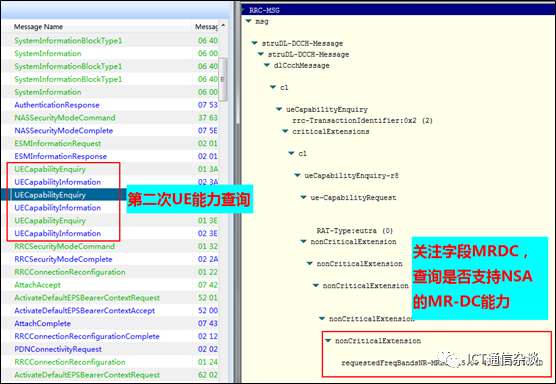

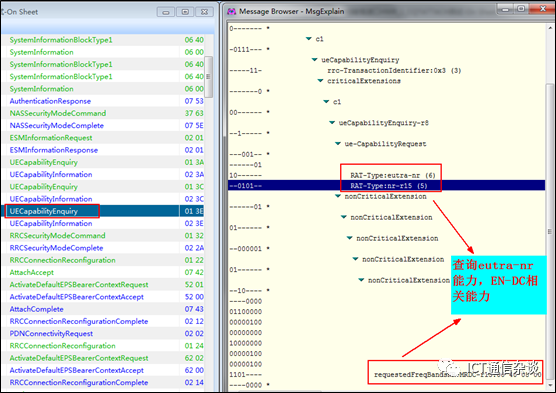

第三次UE能力信息查询

5G接入测量过程

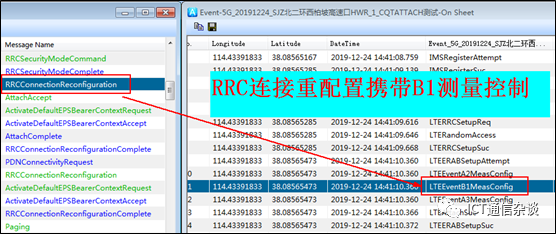

• UE成功接入LTE后，eNB会通过RRC连接重配置下发NR的测量控制：包括测量事件B1及相关门限，NR的绝对频点号等。
• UE启动测量，当发现满足条件的NR小区后，通过测量报告上报NR小区的PCI及RSRP。

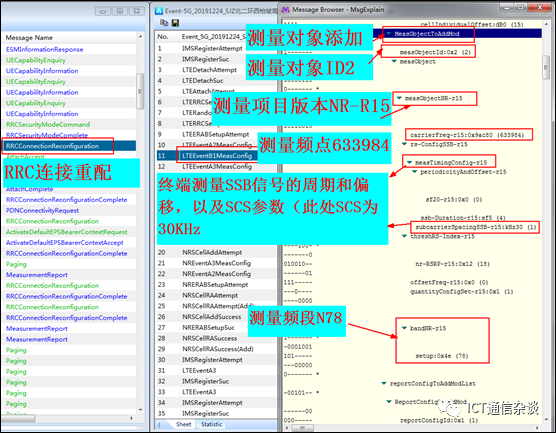

• Measobjectlist是测量对象的列表：对于NR来说，一个测量对象指的是一个载波频率，测量对象中包含着对该频率进行测量所需要的的信息。
• Reportconfiglist是上报配置列表：每一个上报配置是对一组对于测量的配置信息，包括NR的上报配置，给出了执行了测量，触发上报相关的测量参数。
• Measidlist为测量标识列表：一个测量标识就是一个测量对象和一个上报配置的关联。

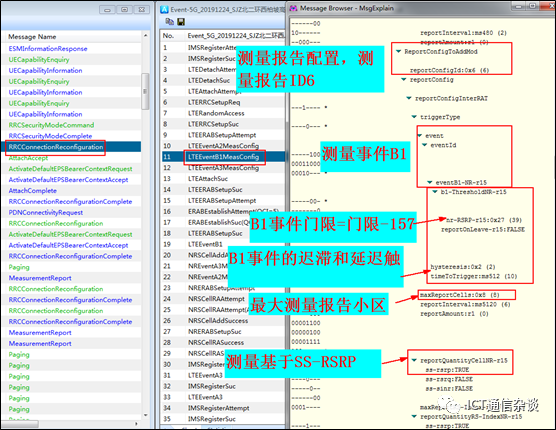

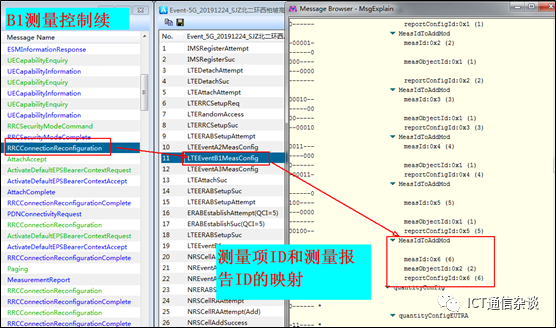

测量控制（2）


B1测量报告
