1、本次更新重点介绍

1、4/5GPCI规划算法更新， GSM频点/BSIC规划算法改进，是规划结果更精准。

2、GSM规划策略设置将联通和移动整合到一起，设置更简单灵活 。

3、增加基站地理化功能 ，基站扇区以三叶草形式呈现在地图上，测距，定位等。

4、2/4/5G工参和规划模板统一到一张表中,使用户操作更简接方便。

2、前言

本工具目前可以规划5G（PCI、邻区TAC、PRACH）、4G（PCI、邻区TAC、PRACH）、2G（BCCH、TCH、LAC、BSIC）常用参数，同时支持移动和联通GSM翻频规划，也可对这部分参数进行优化，同频同PCI核查、超远邻区核查、站间距计算、GSM同频同BCCH核查，excel文件合并等，也可对MR文件进行快速提取AOA到达角，RSRP，SINR，RSRQ。net helper已经迭代更新到3.8代，已经增加基站地理化功能（2/4/5G基站扇区显示），后面会开发更多（类似于mapinfo）功能和网优参数规划功能。

3、规划功能介绍

目前该工具支持5G、4G、2G常用参数规划和优化（如PCI，TAC，PRACH，BCCH/TCH/BSIC,邻区等），带地图显示功能，已经增加基站地理化功能（2/4/5G基站扇区显示），后面会在地图上添加更多类似于mapinfo相关功能。

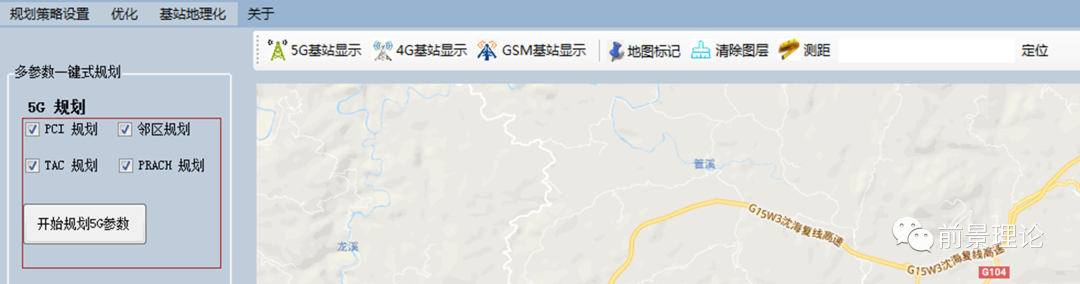

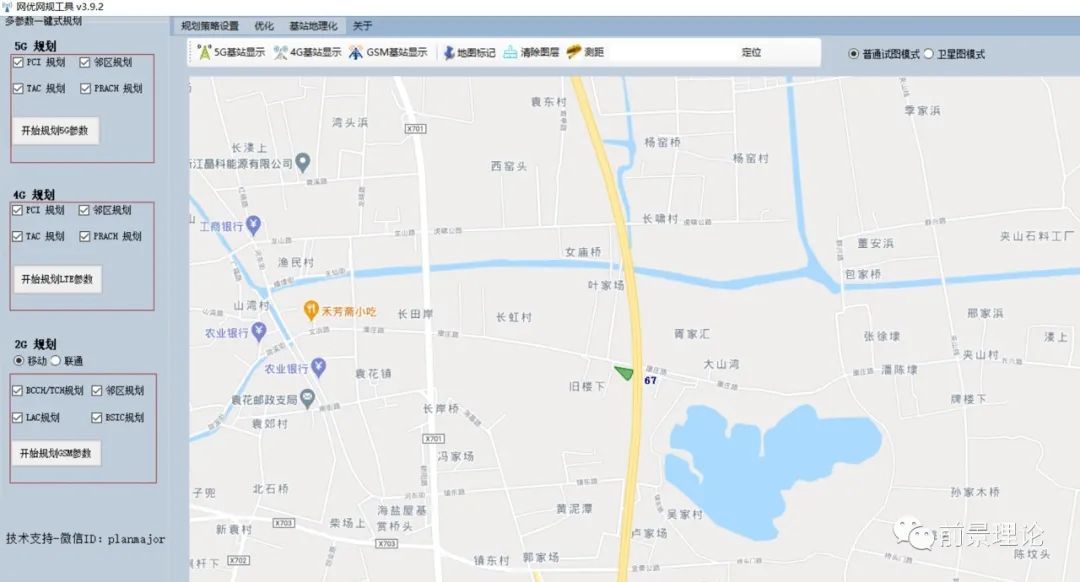

• 主程序工作界面

1、数据准备：

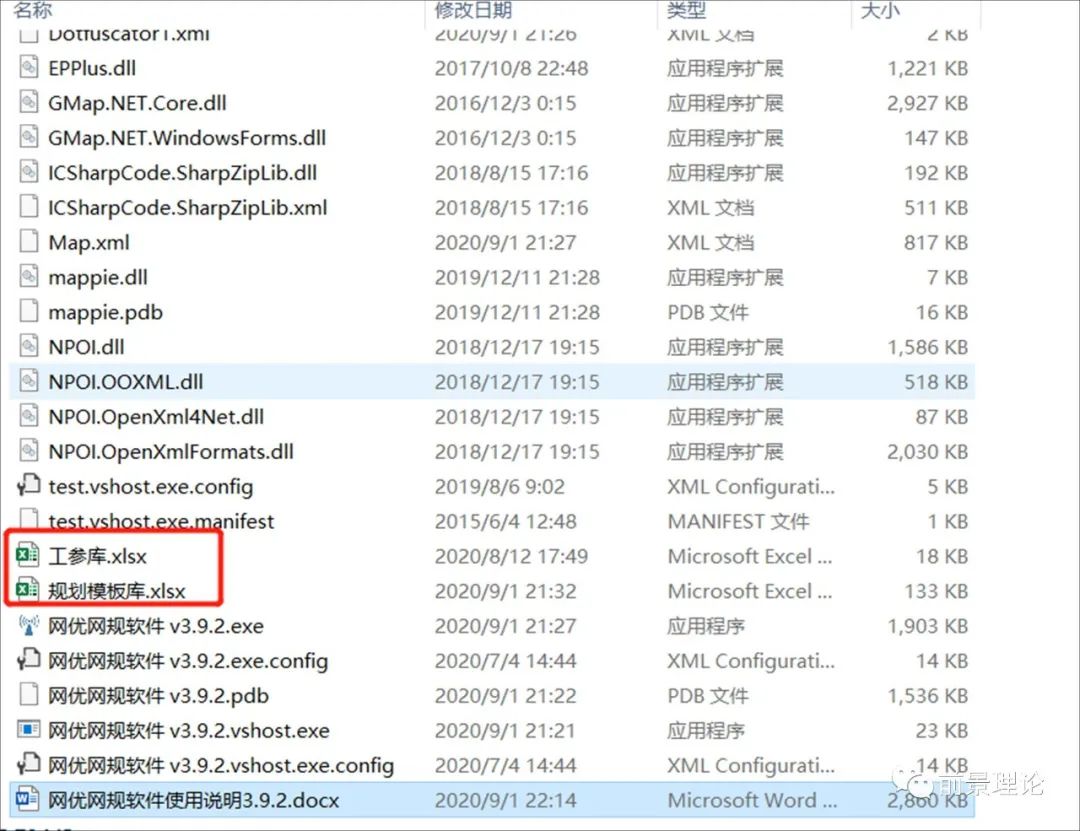

请在程序目录下放入（工参库和规划模板库）,工参模板名字不能修改，模板列字段不要修改，数据整理好。

2、5G规划介绍

5G可规划参数有PCI、TAC、prach、5-5邻区，5-4邻区 、4-5邻区、锚点邻区（NSA站点）

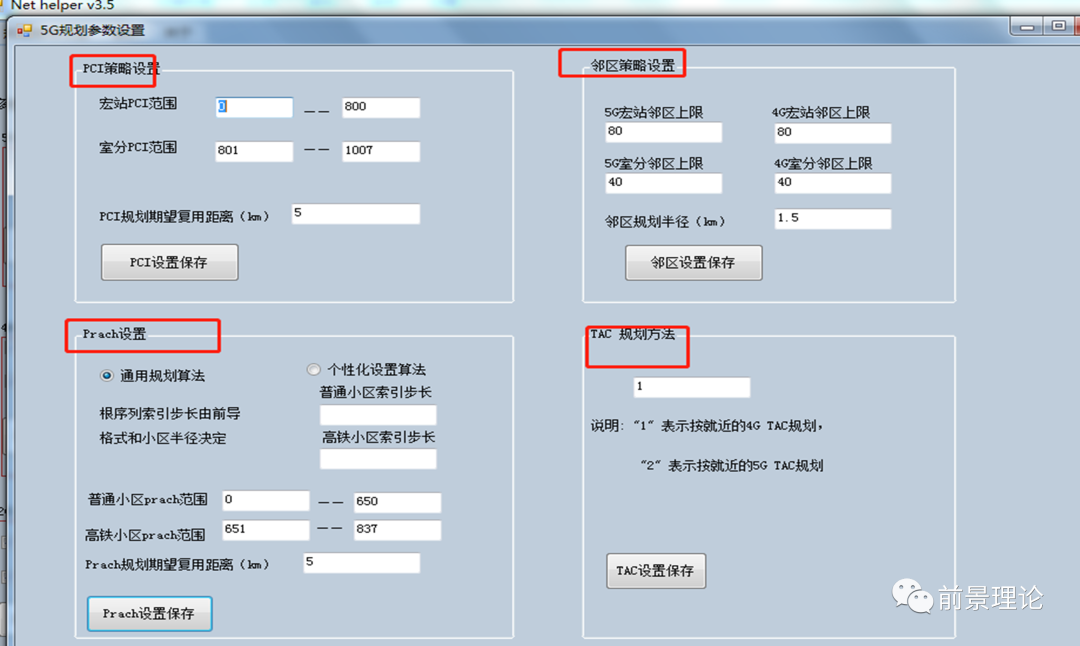

• 5G规划参数策略设置

所有参数都可根据自己需求个性化设置，复用距离、邻区个数等都可自己设置

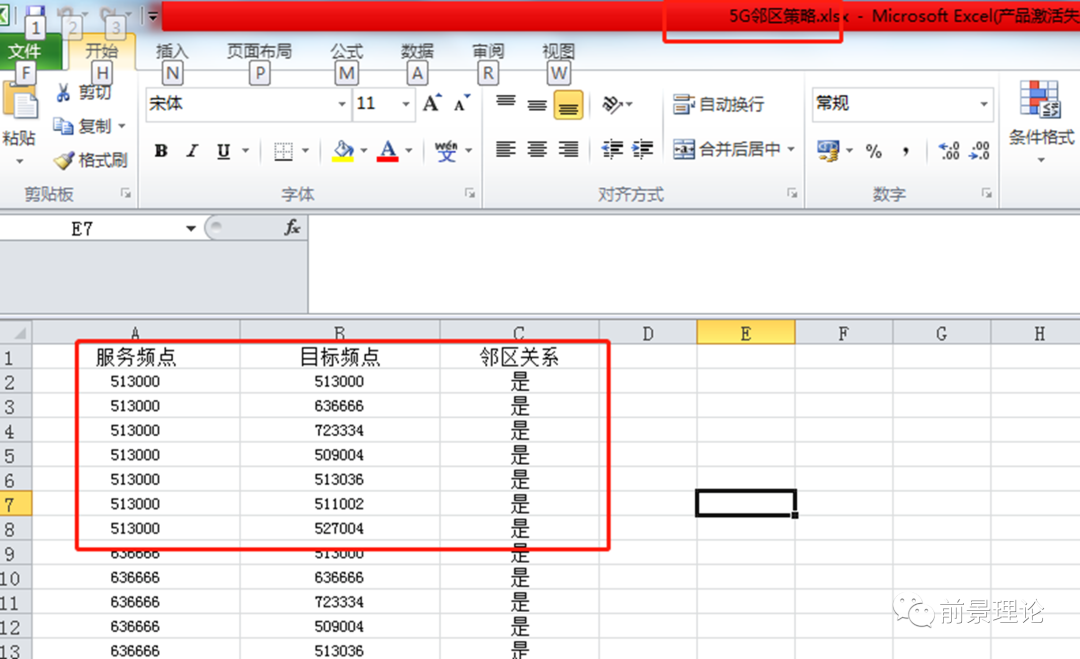

• 邻区策略设置

在5G邻区策略表中填好两两频点之间的邻区关系，”是”表示添加邻区关系、”否”表示不添加邻区关系、”同站”表示只添加同站邻区关系。

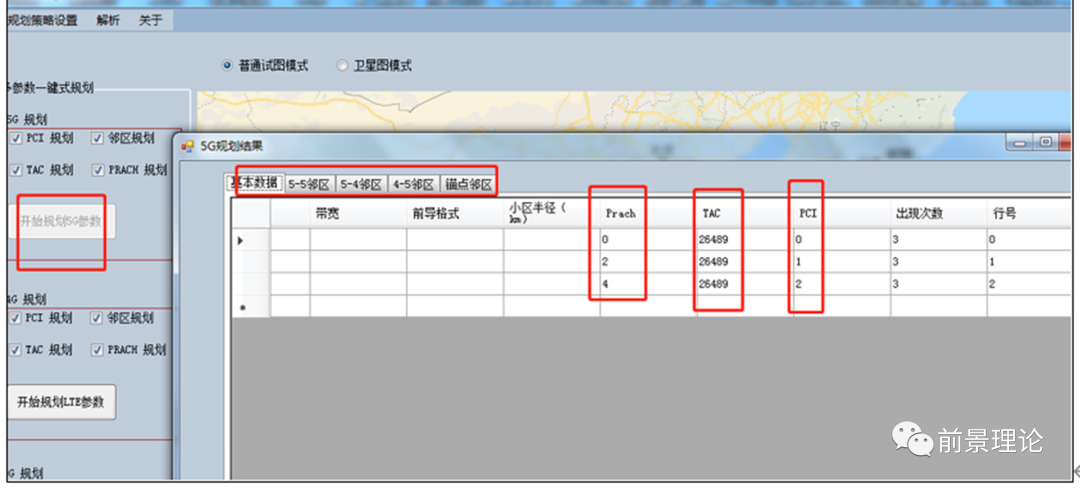

• 5G PCI、TAC、prach规划结果:

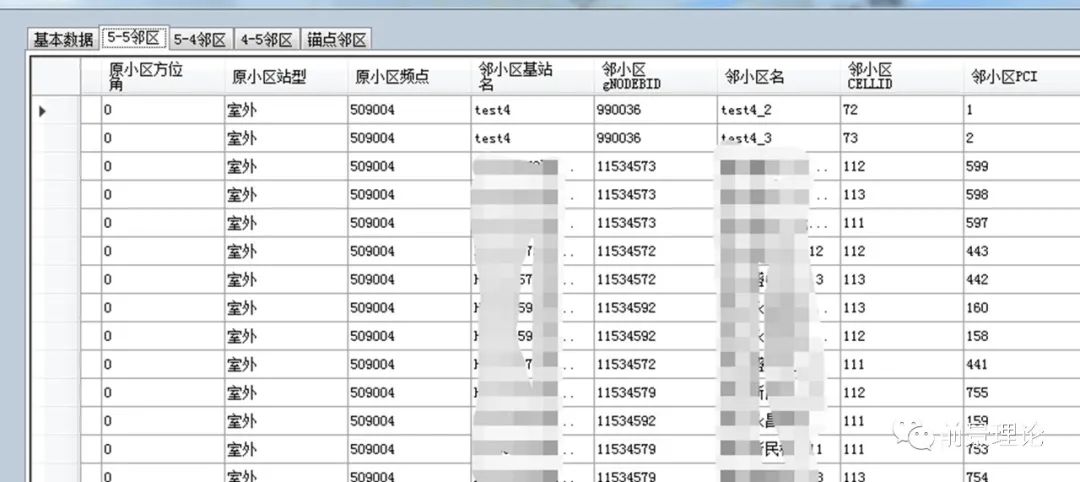

• 5G 邻区规划结果截图：

3、4G规划介绍

4G可规划参数有PCI、TAC、prach、4-4邻区，4-2邻区 、2-4邻区、

邻区规划策略设置

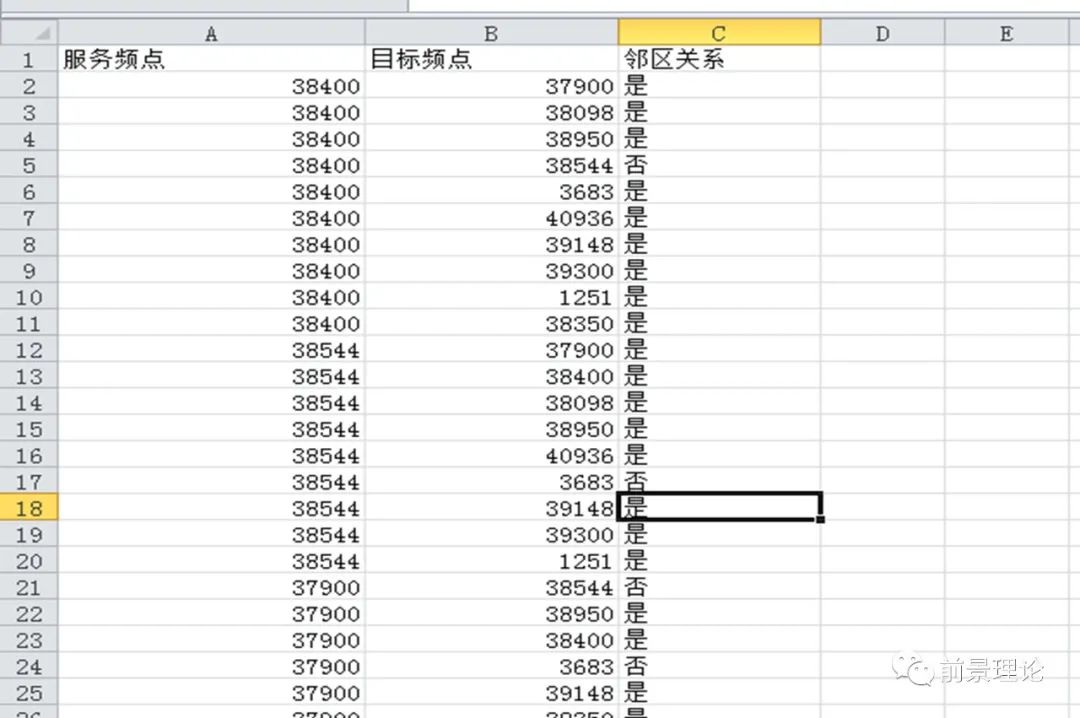

在4G邻区策略表中填好两两频点之间的邻区关系，”是”表示添加邻区关系、”否”表示不添加邻区关系、”同站”表示只添加同站邻区关系。

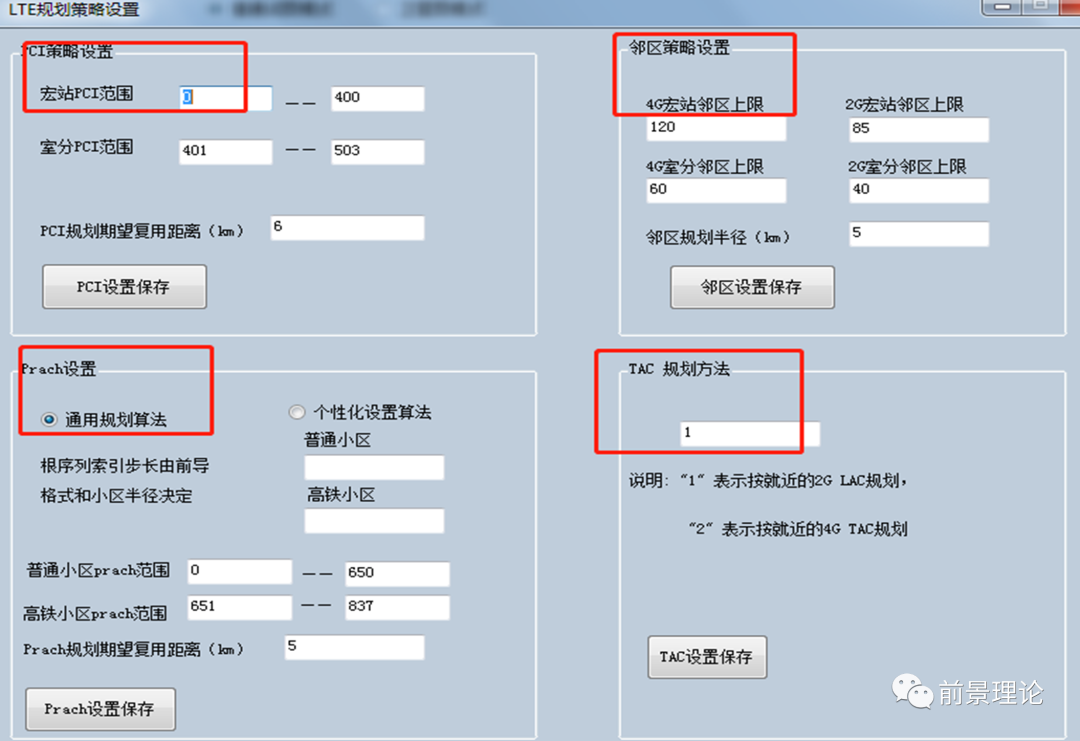

4G邻区数量及半径设置

4G邻区分为宏站邻区和室分邻区，数量都可以自己设置，邻区半径也可以自己设置。

规划结果如下图所示:

4、2G规划介绍

GSM规划支持移动/联通新建站规划，也支持移动/联通翻频规划。

2G邻区分为宏站邻区和室分邻区，数量都可以自己设置，邻区半径也可以自己设置。

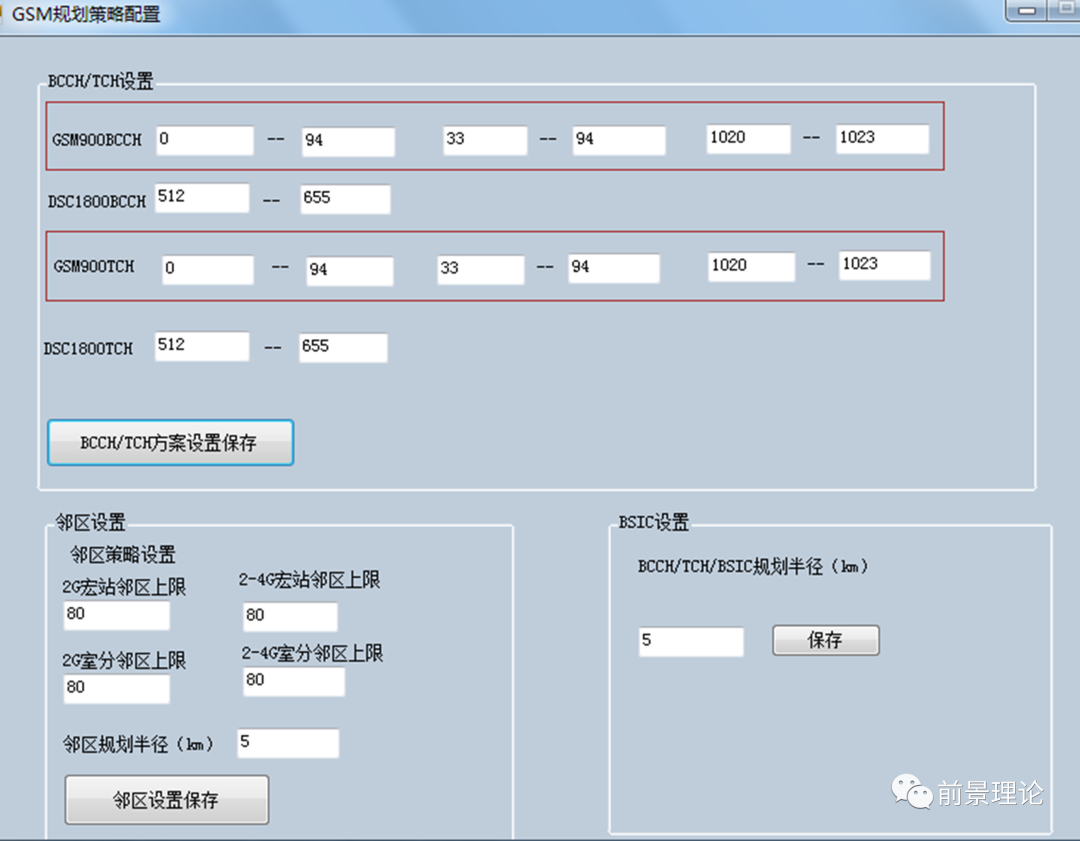

BCCH/TCH设置

用户可根据BCCH、TCH使用规范设置gsm900和DCS1800不同的频点使用范围

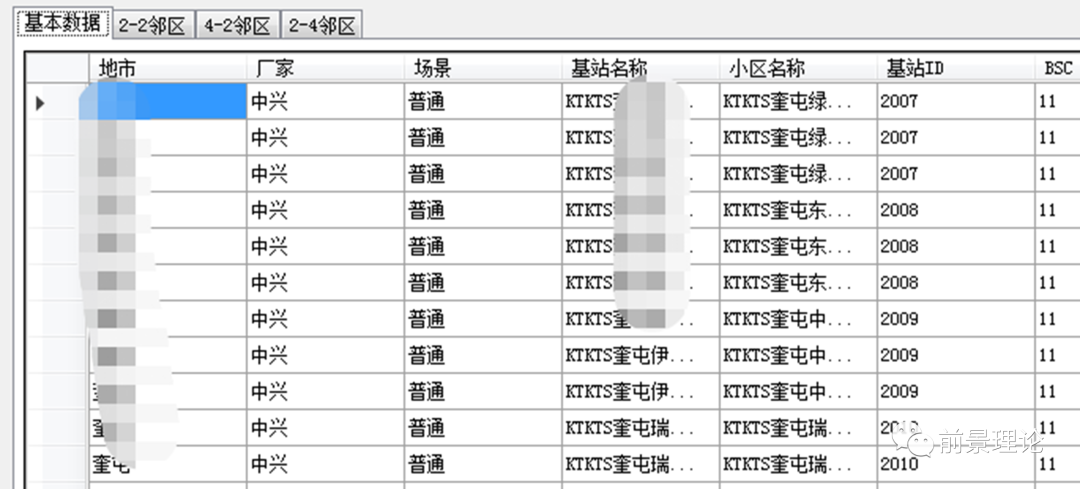

规划结果如下图所示:

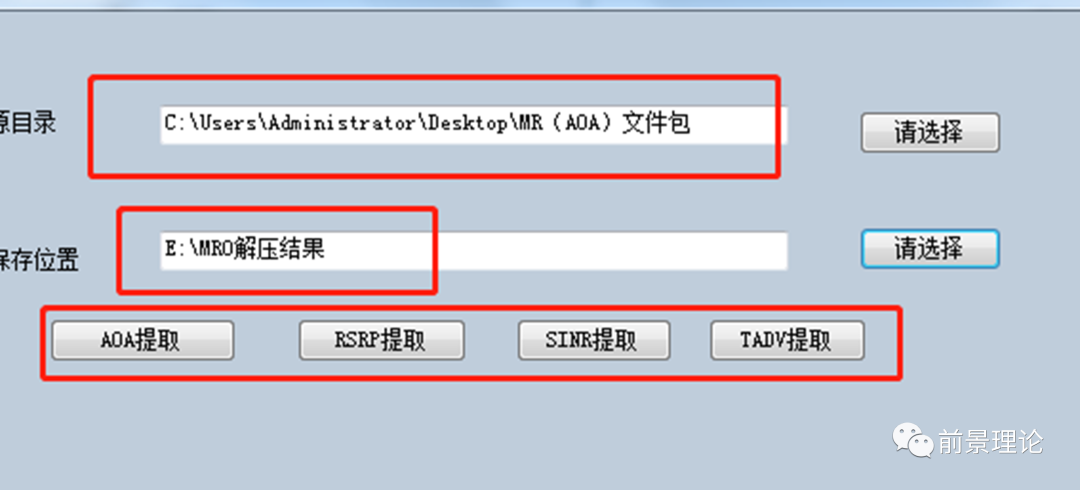

5、MRS/mro 文件解析

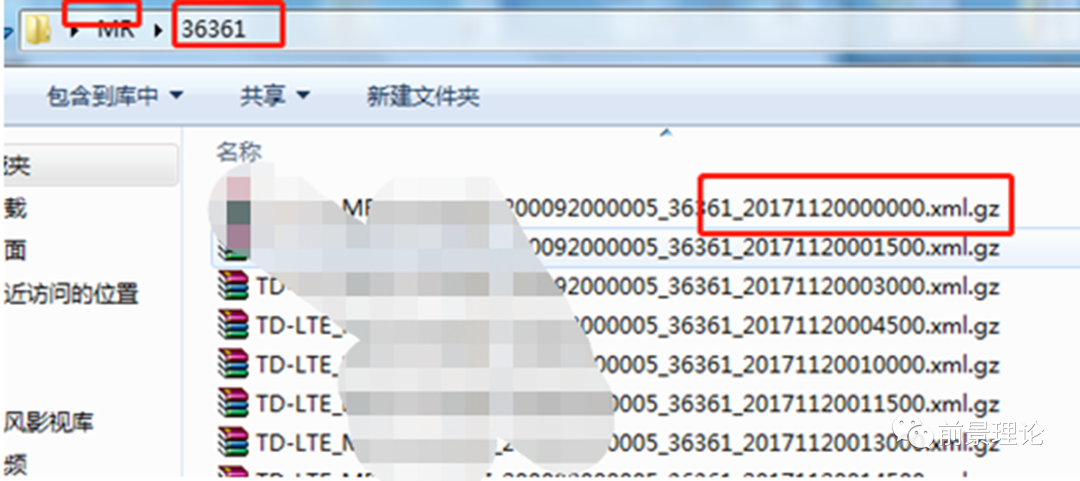

解压文件（00.xml.gz）必须包含在两层文件夹内, 提取结果位置可以由自己设置。

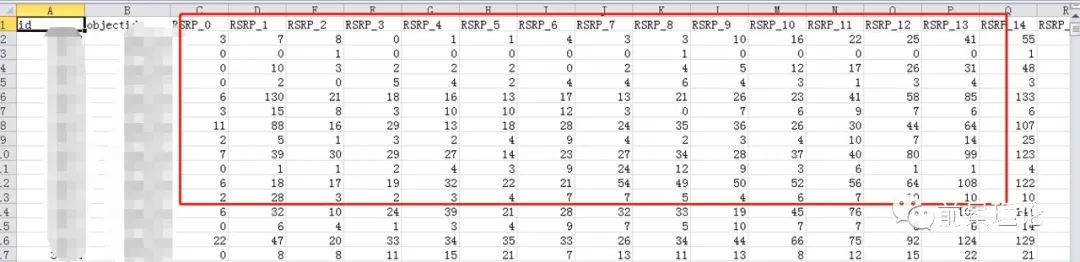

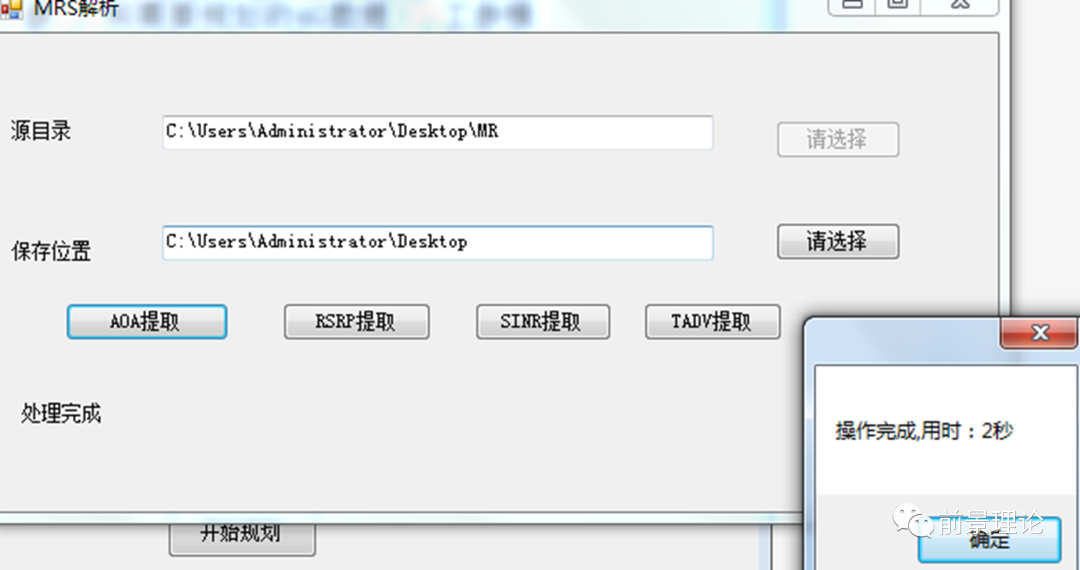

运行结果：

6、4G/5G同频同PCI核查

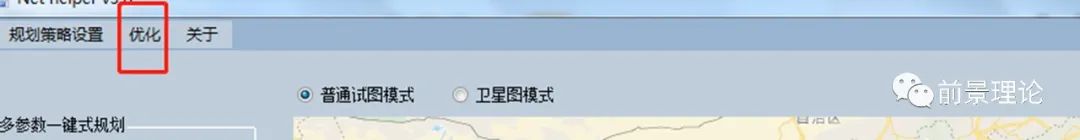

该功能在优化模块中，可以根据设置距离核查N公里内的同频同PCI，该功能主要是帮助日常基础优化的工程师解决同频同PCI核查困哪问题。

软件界面：

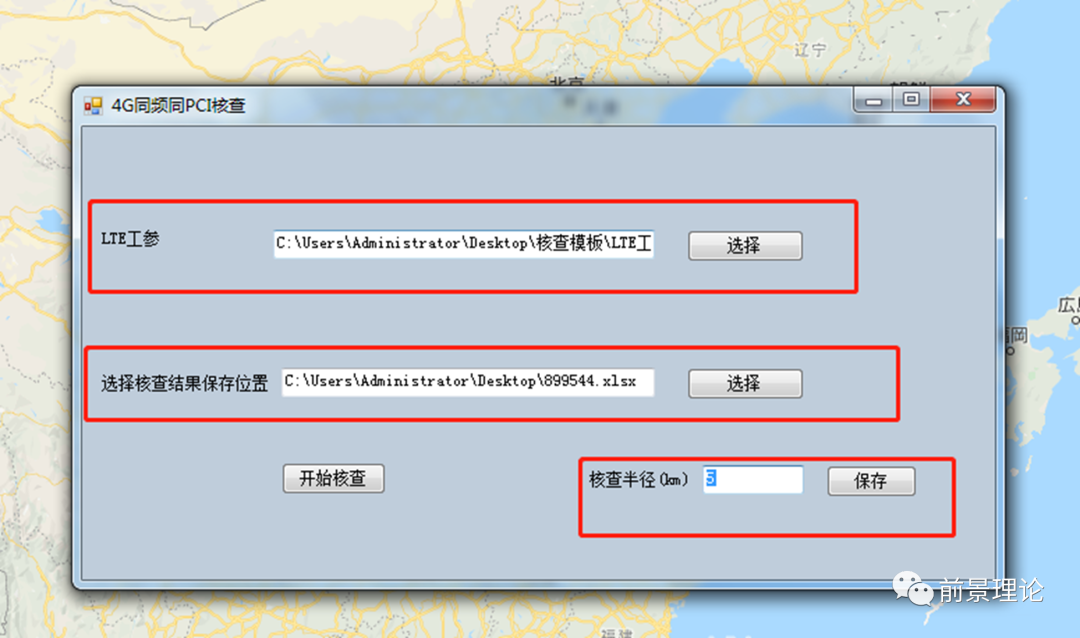

LTE同频同PCI核查窗体：

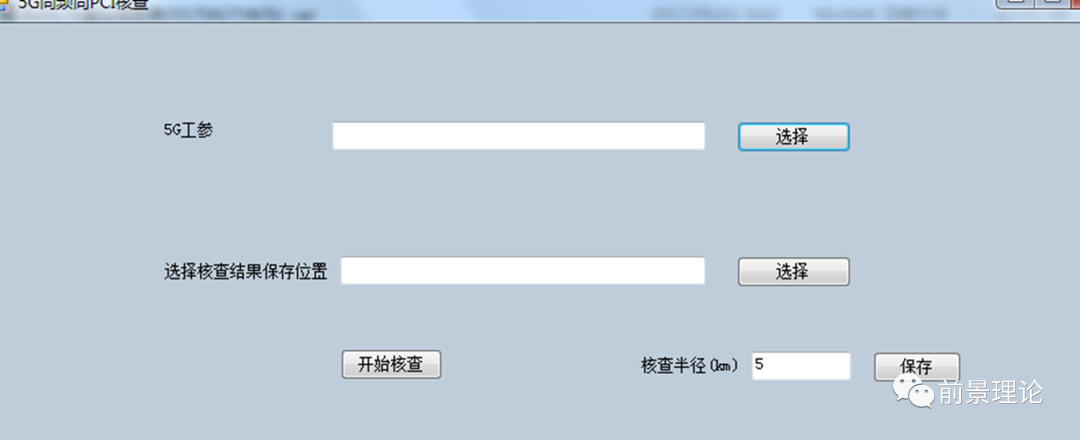

5G 同频同PCI核查窗体

核查工参数据格式注意事项：

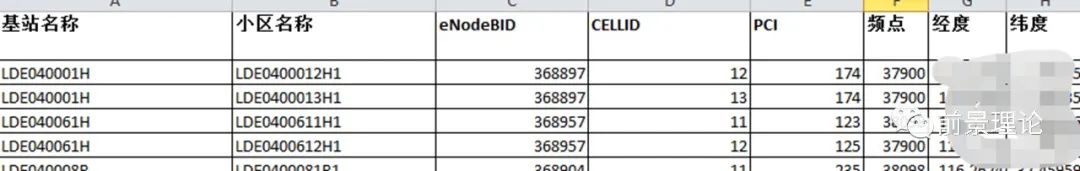

4G核查数据 模板其中基站名称, eNodeBID,小区名称, 经度,纬度,CELLID, 频点,PCI是必填字段。

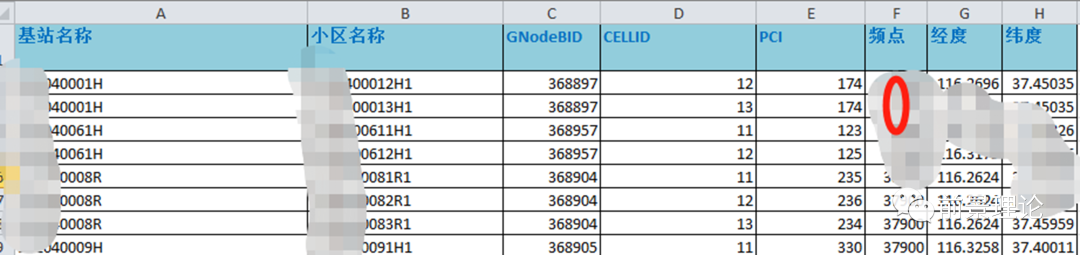

5G核查数据 模板其中基站名称, GNodeBID,小区名称, 经度,纬度,CELLID, 频点,PCI是必填字段。

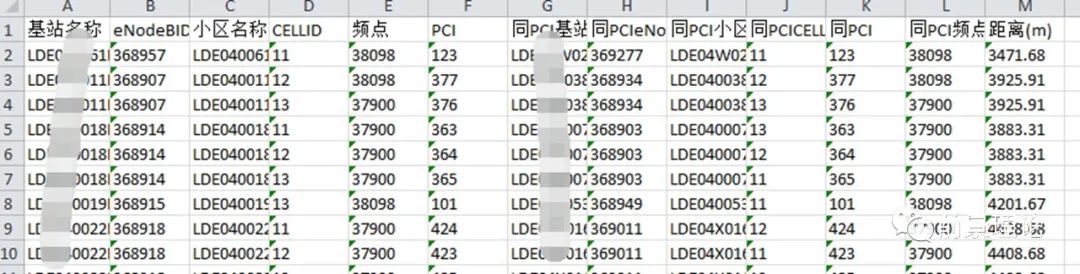

核查结果展示:

7、 GSM同BCCH同BSIC核查

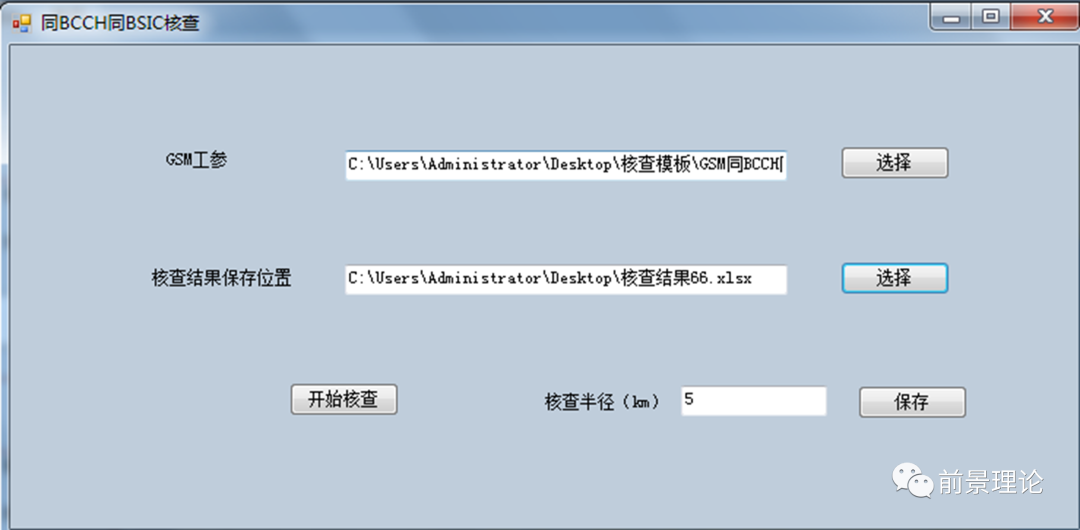

该功能在优化模块中，可以根据设置距离核查N公里内的同BCCH同BSIC，该功能主要是帮助日常基础优化的工程师解决同BCCH同BSIC核查困哪问题。

核查工参数据格式注意事项：

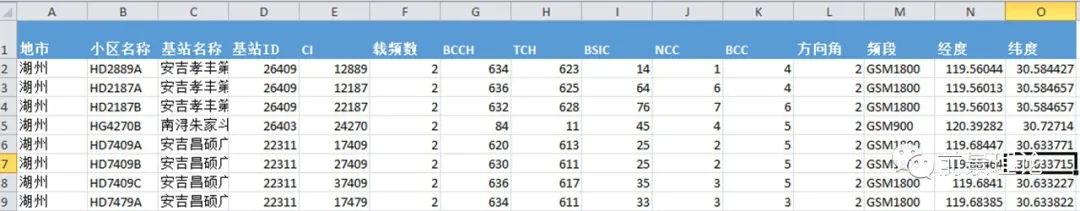

其中 基站名称, 基站ID, 小区名称, 经度, 纬度, CI, BCCH, BSIC是必填字段。

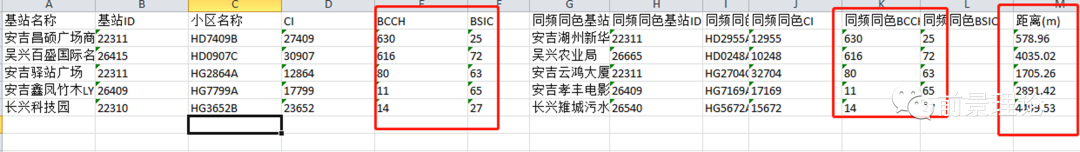

核查结果展示:

8、超远邻区核查

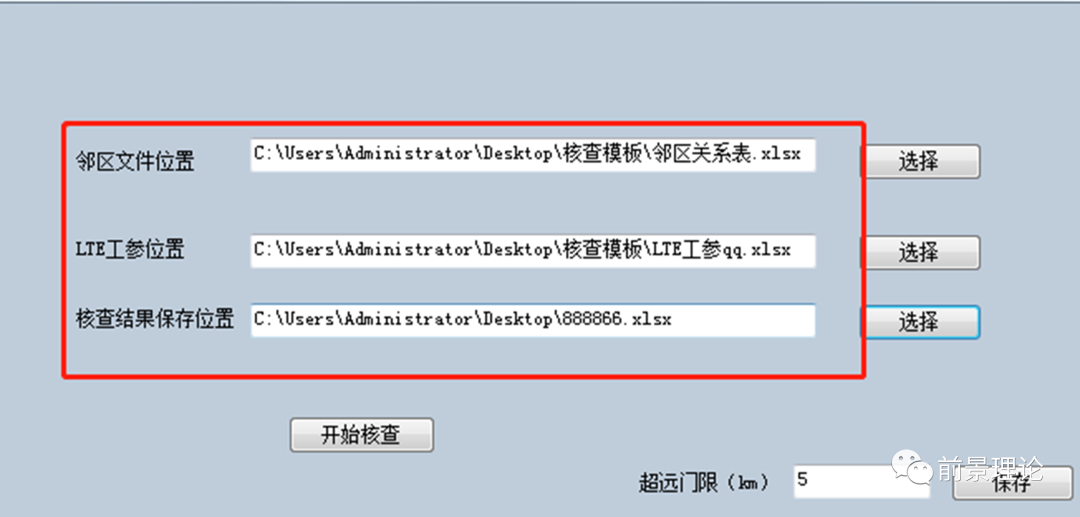

工具界面展示：

只需输入 邻区关系表，LTE工参表，核查结果保存位置，即可核查全网超远邻区。

核查工参数据格式注意事项：

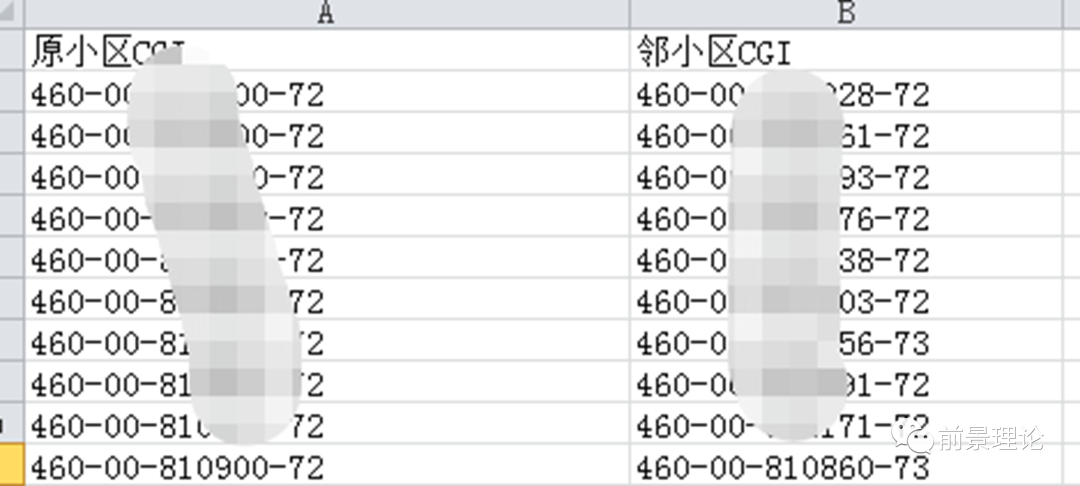

邻区关系表只需要 原小区CGI、邻小区CGI信息。

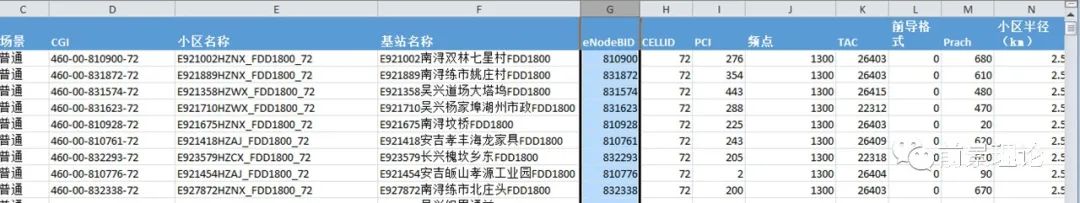

工参表必填字段要 “ 基站名称", "CGI", "eNodeBID",  "小区名称", "CELLID",  "频点", "PCI", "经度", "纬度"。

运行结果展示:

9、站间距计算

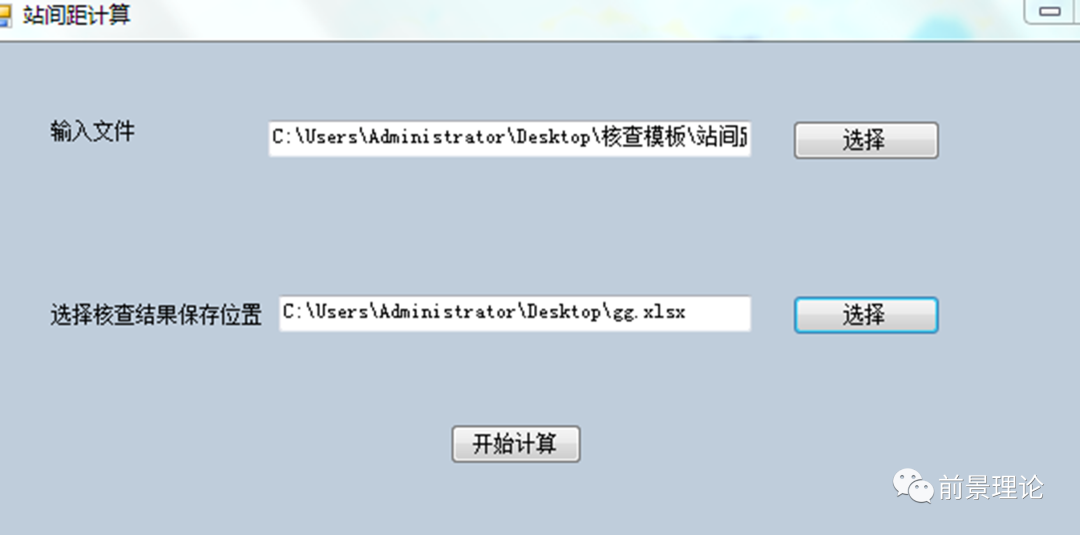

工具界面展示：

只需输入 需要计算的站点信息文件，选择计算结果保存位置即可。

核查工参数据格式注意事项：

其中 表头中的6个字段不能少，可以添加其他字段。

运行结果展示：

10、Excel多文件合并

支持将多个excel温江合并到一张表中输出

11、基站地理化显示

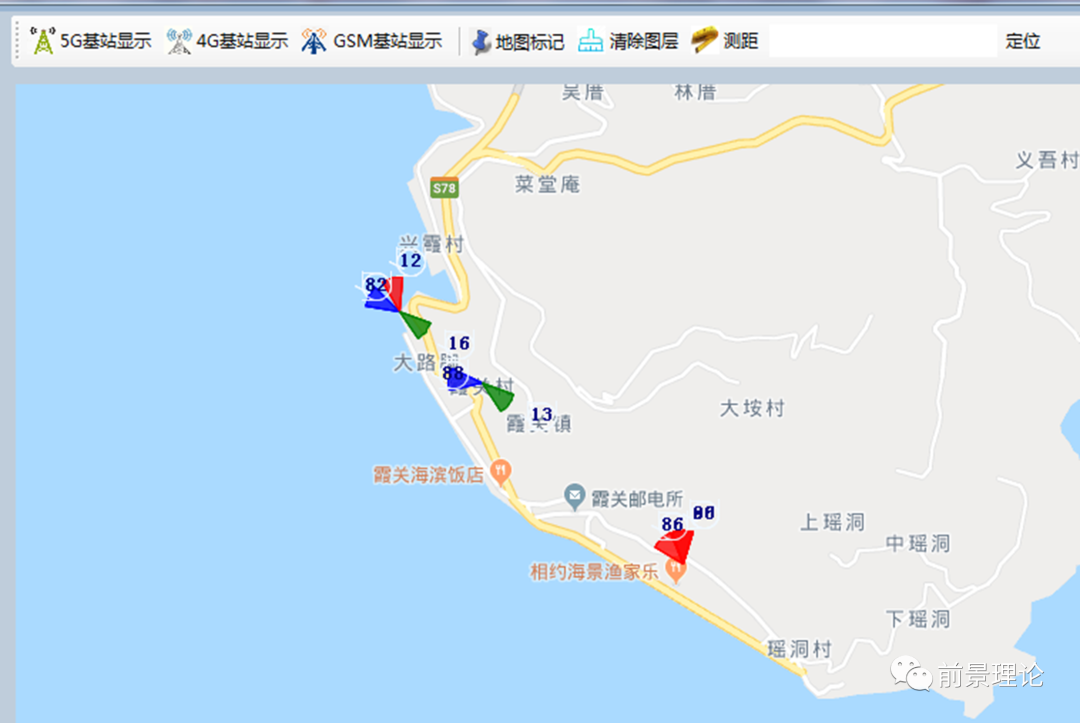

• 增加基站地理化功能 ，基站扇区以三叶草形式呈现在地图上，测距，定位等。并可以自定要显示的字段和和扇区颜色。

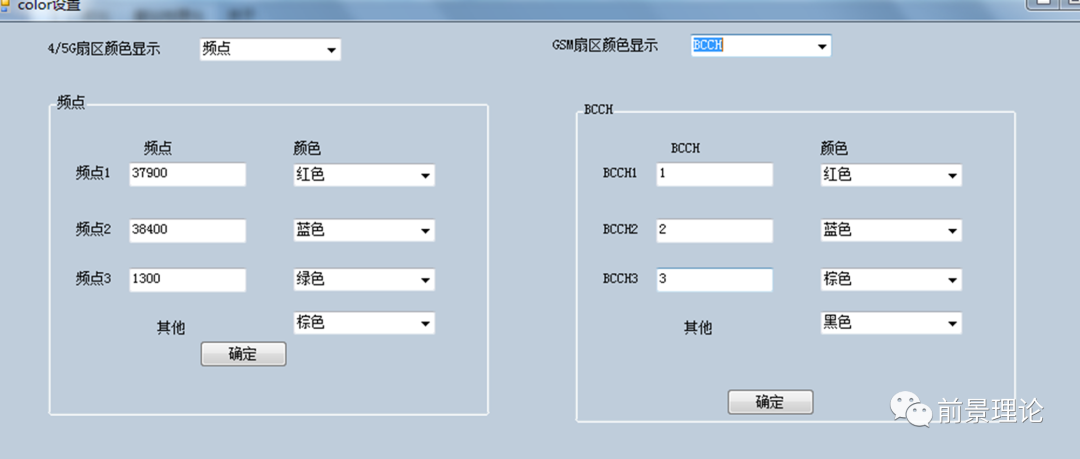

• 扇区显示颜色设置

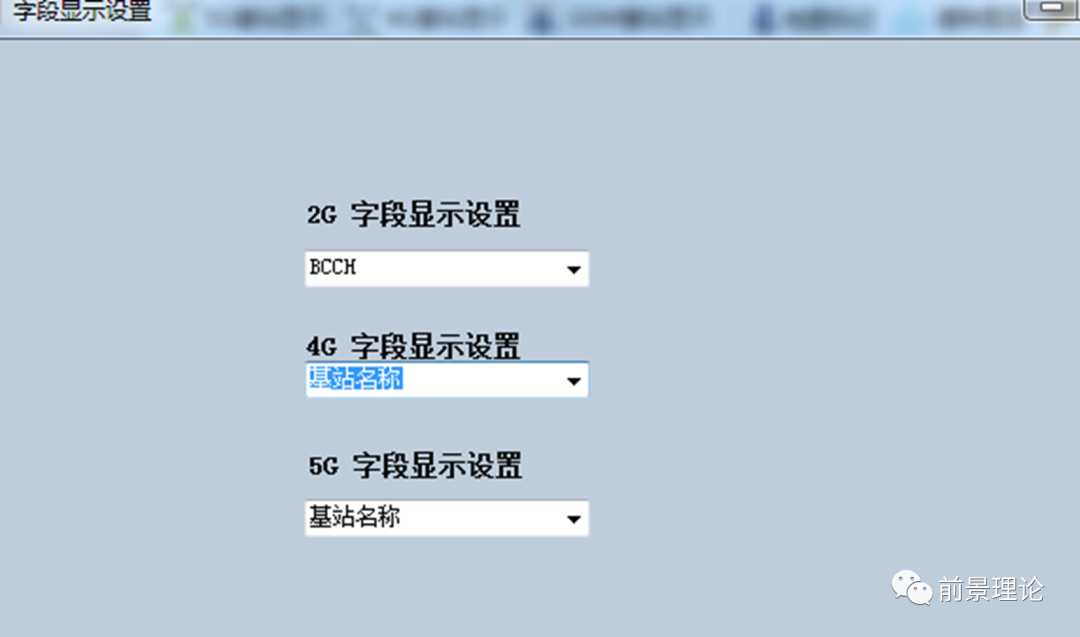

• 字段显示设置

• 普通地图显示

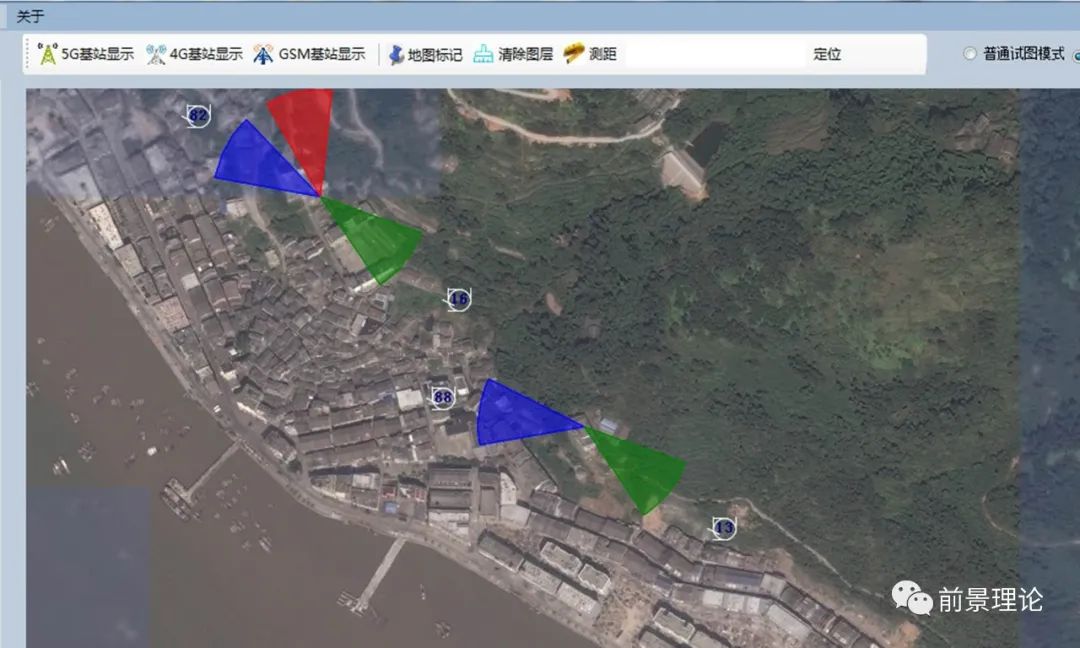

• 卫星图显示

4、错误解决方法

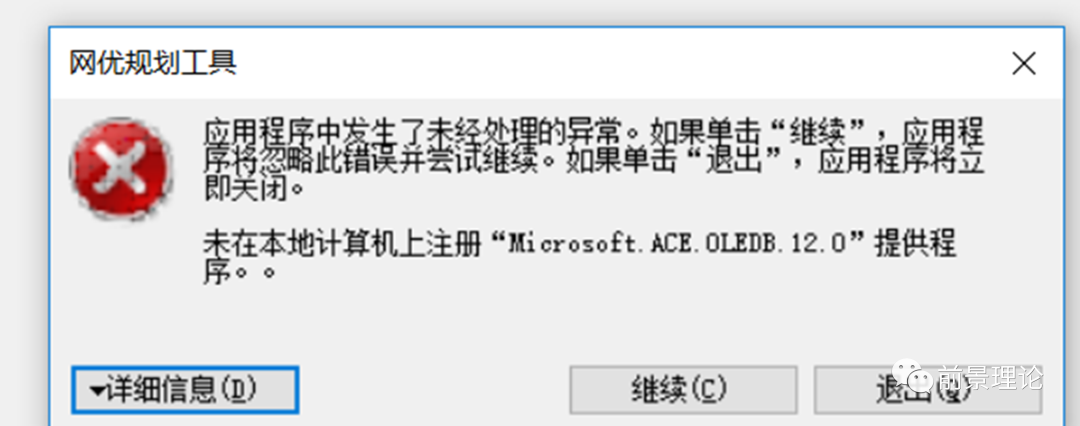

若打开运行时出现下列错误，表示缺乏access组件，请到下列网盘链接上下载组件。//链接：https://pan.baidu.com/s/13LygyWFtzDb1PSvOr8LcVw 提取码：ok7u//
