1、E-UTRAN和NG-RAN系统间互操作功能部署

由于NR网络采用的频段较高，导致NR小区整体覆盖受限，在SA网络建网初期难以形成连续覆盖，其覆盖连续性劣于现有的LTE网络。

为了解决上述问题，需要利用连续覆盖的LTE网络作为基本覆盖，通过E-UTRAN(4g)和NG-RAN(5G)系统间互操作功能实现如下目标：在NR网络覆盖不连续的情况下，利用LTE网络的连续覆盖，保障用户业务体验的连续性。根据用于业务特性选择适合的承载网络，确保用户获得更好的体验。

E-UTRAN和NG-RAN系统间互操作功能部署：

2、空闲态移动性管理

2.1重选机制

2.1.1重选流程

空闲态UE（UserEquipment）在小区驻留后，通过监听系统消息，根据邻区测量规则对服务小区以及异系统邻区进行测量，根据小区重选规则选择一个更适合的小区进行驻留。

2.1.2  重选优先级

在UE进行邻区测量和小区重选时，根据邻频点的小区重选优先级与小区重选子优先级之和来确定该频点的优先级，通过与服务频点的小区重选优先级比较，用于确定测量和重选的对象。不同系统的频点不能配置为相同优先级。

2.1.3  邻区测量

小区重选时，根据如下规则对异系统邻区进行测量，NG-RAN至E-UTRAN小区重选与E-UTRAN至NG-RAN小区重选的测量启动规则相同。UE只对通过系统消息广播的邻频点或通过RRC释放消息获取的邻频点进行测量。

• 当异系统的邻频点优先级和邻频点子优先级之和大于当前服务频点优先级时，总是触发UE进行异系统小区测量。

• 当异系统的邻频点优先级和邻频点子优先级之和低于当前服务频点优先级时：

• 如果当前服务小区的Srxlev值大于SnonIntraSearch（异系统测量Srxlev门限），则UE不对异系统小区进行测量。

• 如果当前服务小区的Srxlev值小于或等于S nonIntraSearchP ，则UE将对异系统小区进行测量。

高优先级小区重选规则

如下条件同时满足时，小区将重选至高优先级的小区：

• UE在当前服务小区驻留超过1s。

• 在系统广播消息的重选时间内，本小区的Srxlev持续大于系统消息中广播的threshX-High。

低优先级及相同小区重选规则

当如下条件同时满足时，小区将重选至低优先级的小区：

• 不满足高优先级小区重选的条件。

• UE在当前服务小区驻留超过1s。

• 在系统消息广播的异系统邻区重选时间内，服务小区的Srxlev值持续小于系统消息广播的threshServingLow，并且被评估邻区的Srxlev持续大于系统消息中广播的threshX-Low。

Srxlev计算

Srxlev计算公式：Srxlev=Qrxlevmeas-(Qrxlevmin+Qrxlevminoffset)–Pcompensation，其中：

• Pcompensation=max(P EMAX – P PowerClass , 0)(dB)；

• P PowerClass是UE本身的最大射频输出功率，单位为dBm。

• NG-RAN至E-UTRAN空闲态重选机制

• UE从NR小区向LTE小区移动，当NR小区的质量变差且LTE小区的质量高于门限时，重选到LTE小区。

NG-RAN至E-UTRAN空闲态重选信令流程：

2.2.1  小区重选配置

在5G侧配置5G-SA小区的重选优先级和4G邻区的重选优先级，使得5G-SA服务小区的优先级高于4G邻区的重选优先级，根据环境能力配置好相关的重选门限；

5G-SA侧的配置：

（1）开启SIB2、SIB3、SIB5广播：

（2）配置LTE测量频点及重选优先级、重选相关门限：

2.2.2  NG-RAN至E-UTRAN的测量机制

根据现网配置，NR小区的重选优先级设置为7重选子优先级设置为0.2；，LTE小区的重选优先级设置为4，重选子优先级设置为0.2。因此从NG-RAN至E-UTRAN的重选机制是基于高优先级到低优先的重选机制。

由高优先级向低优先级重选时，触发异系统的测量机制如下：

• 如果当前服务小区的Srxlev值大于SnonIntraSearchP（异系统测量Srxlev门限），则UE不对异系统小区进行测量。

• 如果当前服务小区的Srxlev值小于或等于SnonIntraSearchP ，则UE将对异系统小区进行测量。

NG-RAN至E-UTRAN空闲态重选机制

• 不满足高优先级小区重选的条件。

• UE在当前服务小区驻留超过1s。

• 在SIB5中广播的E-UTRAN邻区重选时间内，服务小区的Srxlev持续小于SIB2中广播的threshServingLowP，并且被评估邻区Srxlev持续大于SIB5中广播的threshX-Low。

现场测试流程：

NG-RAN至E-UTRAN空闲态重选测试信令流程：

NG-RAN侧系统消息配置

当UE驻留在一个AcceptableCell时，UE会采用SIB5消息获取到的E-UTRAN小区重选公共优先级。即使有专用优先级的情况下，UE只保存专用优先级信息，并不使用专用优先级进行重选。

2.3  E-UTRAN至NG-RAN空闲态重选

2.3.1  小区重选配置

在4G侧配置4G小区的重选优先级和5G-SA邻区的重选优先级，使得4G服务小区的优先级低于5G-SA邻区的重选优先级，根据环境能力配置好相关的重选门限；

4G侧的配置如下：

• 开启LTE SIB 24广播

• 配置NR测量频点及重选优先级、重选相关门限

2.3.2  E-UTRAN至NG-RAN重选测量机制

E-UTRAN至NG-RAN空闲态重选属于由低优先级到高优先级的重选，对高优先级小区总是触发UE进行异系统小区测量。

2.3.3  E-UTRAN至NG-RAN空闲态重选机制

对于E-UTRAN系统，当如下条件同时满足时，小区重选将选择NG-RAN小区：

• UE在当前服务小区驻留超过1s。

• 在SIB24中广播的NR邻区重选时间内，NG-RAN小区的Srxlev持续大于SIB24中广播的threshX-High-r15

•   现场测试流程

UE侧下发SIB24消息，包含NR小区的优先级和子优先级：

UE在LTE侧完成注册并进行去附着，进入空闲态；

NG-RAN小区的Srxlev持续大于SIB24中广播的 threshX-High，重选至NR小区；

3、数据连接态移动性管理

连接态业务移动性管理是为了保障连接态UE在E-UTRAN小区和NG-RAN小区移动过程中业务不中断。

3.1  NG-RAN至E-UTRAN数据连接态移动性

3.1.1  小区切换配置

5G-SA侧配置如下：

1、打开移动性管理功能开关：

2、切换状态选择高优先级：

在5G-SA侧设置合理的A2/B2事件相关门限；

（1）配置异系统启动A2测量门限；

2）配置异系统切换B2测量门限

3、5G-SA小区和4G小区，互相配置好相邻频点/外部小区/邻区关系；

5G-SA侧的配置如下：

5G-SA添加4G邻接频点:

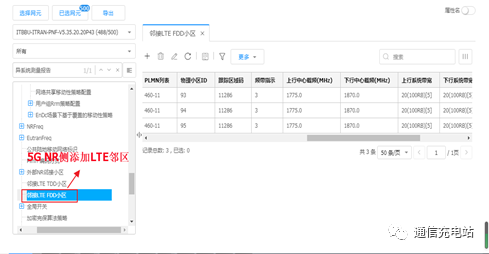

5G-SA添加4G小区级邻接关系:

4G侧的配置如下：

（1）4G侧配5G邻区:

（2）4G侧配5G邻接关系

3.1.2  基于覆盖的切换流程

基于覆盖的NG-RAN至E-UTRAN数据业务切换流程：

gNodeB下发异系统A2事件测量控制给UE。

1、如果收到异系统A2事件测量报告后，下发异系统A1事件测量控制，并根据异系统切换触发事件类型的取值（“EVENT_B1”或“EVENT_B2”），下发异系统B1或B2事件测量控制。

2、如果gNodeB收到异系统A1事件上报，gNodeB通过RRCReconfiguration消息通知UE终止异系统A1/B1/B2事件测量，流程结束。

3、如果gNodeB收到异系统B1/B2事件上报，gNodeB根据测量报告按照信号质量顺序生成目标小区列表，选择信号质量最好的小区作为目标LTE小区，通知UE执行到目标LTE小区的切换。

NG-RAN至E-UTRAN基于覆盖的切换信令流程如下：

3.1.3  现场测试流程

1、RRCReconfiguration信令中下发异系统起测门限A2；

2、服务小区RSRP达到A2门限，启动对LTE1850的测量

3.RRCReconfiguration信令中下发异系统切换事件B2：

4.满足测量门限，UE上报测量报告，触发B2事件；

5.切换执行：RRCReconfiguration信令包含目标小区信息，进行切换执行。

6.切换成功，目标小区接入；

3.2  E-UTRAN至NG-RAN数据连接态移动性

3.2.1  小区切换配置

4G小区打开基于覆盖的移动性算法开关，关闭基于业务的E-UTRAN切换至5G-SA的开关，切换方式选择切换并关闭重定向；

4G侧的配置如下：

（1）开启NLPS切换功能开关（4G小区打开移动性算法开关）

（2）打开邻区支持切换开关（关闭基于业务的E-UTRAN切换至5G-SA的开关，切换方式选择切换且关闭重定向）

1.1、在4G侧设置合理的A2/B1事件相关门限；

4G侧配置如下：

（1）配置NR测量频点

（2）配置异系统启动A2测量门限

（3）配置异系统切换B1测量门限

3.2.1、基于覆盖的切换流程

基于覆盖的E-UTRAN至NG-RAN数据业务切换流程：

E-UTRAN至NG-RAN基于覆盖的切换信令流程如下：

3.2.2  现场测试流程

1、测量重配置下发，配置B1事件；

2、UE上发测量报告，触发B1事件：

3.切换执行，UE切换至NR小区；

4.目标小区接入NR小区
