MDO4000基础知识大全汇总
微波射频网 2022-09-23

第一章:简介

泰克MDO4000 系列产品代表着一种新的仪器品种:混合域示波器或MDO。这是第一个专为在时域和频域中、在数字信号、模拟信号和RF射频信号之间同时进行时间相关测量而设计的仪器。
本文通过下述方式介绍了这一全新仪器:

•讨论推动MDO4000 需求的发展趋势
•提供MDO4000 最适合的应用实例
•汇总MDO4000 的功能
•初步介绍MDO4000 中采用的技术

趋势:无线技术无处不在

近几年来,使用无线技术传送的数据数量一直在迅猛增长。几乎在每个领域中,无线链路都在代替或扩展传统有线通信,例如:

•照明使用的无线墙上开关和调光装置
•实用新型产品(如自来水软化器)使用的无线控制/显示面板
•家庭立体声使用的无线数据连接
•无线轮胎气压监测传感器
•便携式视频游戏控制杆之间的无线连接

激增的无线技术包括非开放频段技术和开放频段技术。非开放频段技术主要由广播公司或服务提供商(电视、无线广播、移动通信)使用,开放频段技术则在“自由频段” (蓝牙、无线局域网、车库开门装置、远程无键输入)中在相对较短的距离上运行。

现代无线系统采用完善的调制方案。这些调制方案一般使用数字信号处理(DSP)来实现,可以用笛卡尔复数形式的I (同相)和Q (正交)数据来表达,进而用来调制发送的RF 信号。

顾名思义,现代无线技术同时涵盖了时域和频域。此外,信号存在于三个域中:数字域、模拟

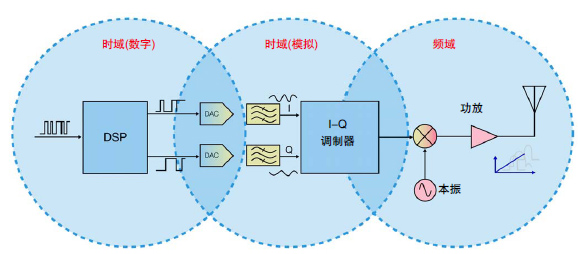

图1. 现代无线发射机简化的方框图。

若设计人员需要对跨越这三个测量域的系统进行必要的测量、调试和检验,往往需要花费许多的精力与时间。到目前为止,没有任何一台仪器是为这些测量类型与需要而优化的,这样使得设计与调试工作更显艰巨。他们需要一种为在这三个域中“同时”进行测量的专门设计的测量工具。

趋势:当前嵌入式设计人员的职责不断扩大

无线技术无处不在的这种趋势,给嵌入式系统设计人员的职责带来了深远的影响,为了迎合市场与应用需求,他们正努力在设计中采用一些新兴并自己所不熟悉的RF 射频技术。

嵌入式设计人员经常发现,自己必需解决许多问题,但在执行任务时却没有所需的适当设备,列举一些例子:

•设计和调试采用了ASK 或FSK 调制方式的简单RF 链路
•确定蓝牙无线电集成电路是否以预想的方式传送信号
•在运行过程中调试IEEE 802.11 芯片组的程序
•检测和同步相同频段、相同设备上的多种无线技术,避免自我干扰
•在通信建立时追踪无线电发射机和接收机之间的交互

作为嵌入式设计人员的首选工具,示波器只是为进行时域测量所优化的。MSO (混合信号示波器)可以同时测量模拟信号和数字信号(包括各种总线数据与指令),但很难使用示波器在RF 载波上有效测量RF 信号。另外,也很难把时域中的事件与频域中的事件充分关联起来,而这一点对查找系统级问题至关重要。
