在工业自动化的宏大舞台上，变频器宛如一位幕后的“指挥大师”，精准掌控着电机的运行节奏。而掌握其端子接线方法，就如同找到了与这位大师顺畅沟通的“秘密语言”。今天，就让我们一同揭开变频器端子接线的神秘面纱，探寻其中的精妙之处。

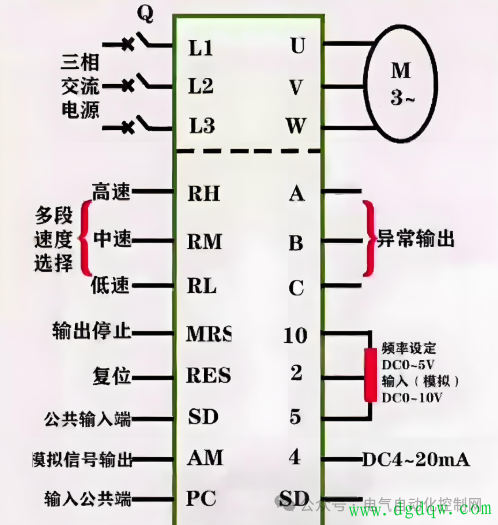

一、主回路端子接线

1.电源输入端子（L1/R、L2/S、L3/T）：

这些端子是变频器与外部三相交流电源的“对接端口”，如同为设备接通“能源血脉”。通常接入 380V AC 三相电，部分小型变频器也支持单相输入（L1、N），就像为不同规模的设备提供适配的“电源插座”。

注意：电源电压必须与变频器额定电压严格匹配，这就好比给汽车加注合适标号的汽油，否则可能引发设备“故障抛锚”，甚至造成不可挽回的损坏。

电机输出端子（U、V、W）：

它们直接连接三相异步电机，是变频器向电机输送“动力指令”的通道。可以想象成是将精心调配的“动力电流”输送给电机这个“发动机”。

注意：如果发现电机反转，只需灵活调换 U、V、W 中的任意两相线，就像调整汽车方向盘的方向，轻松纠正电机的旋转方向。

2.直流母线端子（+/PB、-）：

这是一个特殊的“功能接口”，用于连接制动电阻或能量回馈单元。只有在通过参数启用制动功能后，它才像被激活的“能量调节阀”，对电机制动过程中产生的能量进行有效处理。

3.接地端子（PE）：

接地端子是保障设备安全的重要“防线”，必须可靠接地，且接地电阻≤10Ω。它如同设备的“避雷针”，将漏电和电磁干扰等潜在危险引入大地，确保设备稳定运行，防止出现电气事故。

二、控制回路端子接线

1.数字输入端子（DI）：

功能：这是变频器接收外部控制信号的“感应触角”，可实现启动/停止、正反转、多段速控制等多种关键功能。

接线示例：

FWD（正转）：当短接 FWD 与 COM（24V）时，就像按下了正转的“启动按钮”，变频器立刻驱动电机正转，开启设备的正向运行之旅。

X1 - Xn（多功能端子）：这些端子如同“多功能工具箱”，通过参数设置可以赋予它们不同的角色，如复位、故障清除等功能，为设备控制提供更多可能性。

2.模拟输入端子（AI）：

电压输入（0 - 10V）：可以连接电位器或 PLC 模拟输出，就像用一个“电压调节滑杆”来精确控制变频器的输出频率，实现设备的无级调速，满足不同工况下的速度需求。

电流输入（4 - 20mA）：常用于连接压力/温度变送器，此时需要跳线选择相应模式，仿佛为设备安装了“感知温度和压力的触觉神经”，根据实际工艺参数自动调整变频器的运行状态。

3.继电器输出端子（RO）：

功能：作为设备的“状态指示灯”和“故障报警员”，继电器输出端子在变频器发生故障或处于特定运行状态时，通过继电器常开触点连接指示灯或报警器，及时向操作人员发出信号，就像设备运行的“安全卫士”。

4.模拟输出端子（AO）：

能够输出 0 - 10V 或 4 - 20mA 信号，用于显示频率、电流等重要参数，相当于为设备配备了一个“运行数据显示屏”，让操作人员随时了解设备的运行状况。

5.通信端子（RS485）：

使用屏蔽双绞线连接 A、B 端子，终端电阻根据具体情况决定是否启用。它是变频器与其他设备进行“数据交流”的通道，确保设备之间信息传递准确无误，实现智能化的集中控制和远程监控。

三、接线注意事项

1.安全规范：

在进行接线操作前，务必断电操作，并使用专业工具确认无电压残留，这是避免触电危险的“首要法则”。同时，端子螺丝要拧紧，防止出现接触不良的情况，就像建造房屋时要确保每一颗螺丝都稳固，保证整个电气连接的可靠性。

2.抗干扰措施：

主回路与控制回路应分开布线，保持间距＞10cm，这如同为两者划分了“安全距离”，避免强电对弱电信号的干扰。对于模拟信号，要使用屏蔽线并进行单端接地，为信号传输穿上一层“防护铠甲”，确保信号的准确性和稳定性。

3.参数设置：

根据端子的功能，需要在变频器中设置对应参数，如 AI 类型、DI 功能等。这就像为每个端子赋予了特定的“使命”，只有正确设置，才能让变频器按照我们的期望准确运行。

4.测试验证：

空载测试：先断开电机，检查控制逻辑是否正确，如同在正式演出前进行“彩排”，确保各个控制环节没有问题。

带载测试：逐步调节频率，观察电机的运行状态，这好比是设备的“实战演练”，检验变频器在实际负载下的性能表现，确保设备能够正常投入生产运行。

四、常见问题处理

1.电机不启动：

首先检查 DI 端子与 COM 是否导通，就像检查电路的“开关”是否正常闭合。同时，查看参数是否启用外部控制，确保变频器的“控制指令通道”畅通无阻。

2.频率无法调节：

确认 AI 信号范围及参数设置是否正确，例如上限频率等参数是否合理设置，这如同调整设备的“速度调节旋钮”，保证变频器能够根据输入信号准确调节输出频率。

3.通讯故障：

检查 RS485 极性、波特率及终端电阻是否正确，这些参数的匹配就像是不同语言之间的“翻译准确性”，任何一个环节出错都可能导致通讯失败。

变频器端子接线作为工业自动化领域的关键技能，涉及到主回路和控制回路的多个环节。从电源输入到电机输出，从数字控制到模拟信号处理，每一个端子的接线都关乎设备的正常运行和安全生产。通过遵循安全规范、采取抗干扰措施、正确设置参数以及进行严格的测试验证，我们能够确保变频器端子接线的准确性和可靠性。同时，掌握常见问题的处理方法，能够在遇到故障时迅速排查并解决问题，保障生产的连续性。无论是新手还是有经验的技术人员，深入了解这些接线知识和技巧，都将为他们在工业自动化的道路上增添一份坚实的保障，让变频器在工业生产中发挥出最大的效能。
