行灯变压器能给电瓶充电吗?
eeskill 2022-11-18

行灯变压器能给电瓶充电吗

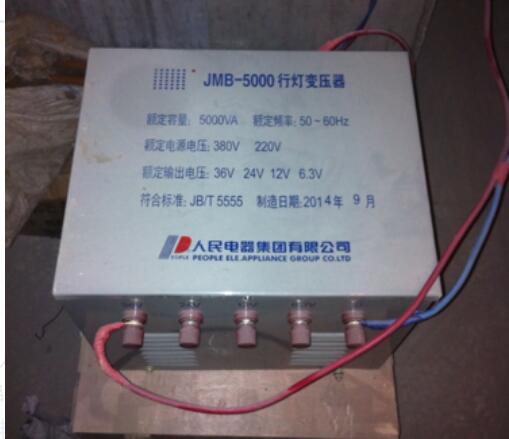

如下图的行灯变压器能给电瓶充电吗?

上图的变压器简直太强大了,抽头多功率足完全可以。具体可以使用6.3伏与12伏两个绕组串联合计18伏左右然后接一个200安培的低压整流二极管再串联一个2000瓦电炉丝制作的滑动变阻器作为调节充电电流大小的手段,就可以同时给5-10个汽车电瓶充电。

行灯变压器接地方法

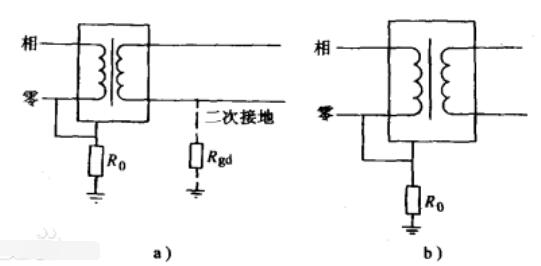

当电源变压器为专用变压器时,行灯变压器的外壳应采用保护接零(当专用变压器采用保护接零时),如下图a、b两种接法,其二次侧可以接地或不接地。

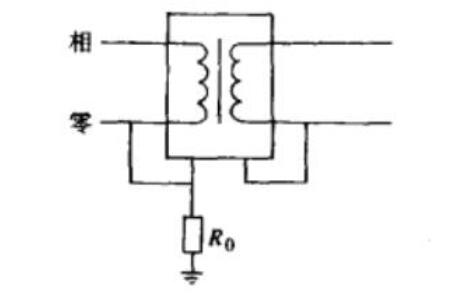

如果二次侧与行灯变压器的外壳连接,如下图所示。则双绕组的行灯变压器将变成绕组相通的自耦变压器,这是不允许的。因为一次侧零线对地电位升高时,二次侧零线对地也会出现危险电压。

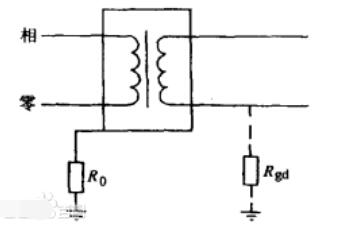

当电源变压器为公用变压器时(公用变压器一般都采用保护接地),行灯变压器的外壳应采用保护接地,如下图所示,其二次侧也可以接地(但必须与行灯变压器外壳的保护接地分开两个接地体)或不接地。

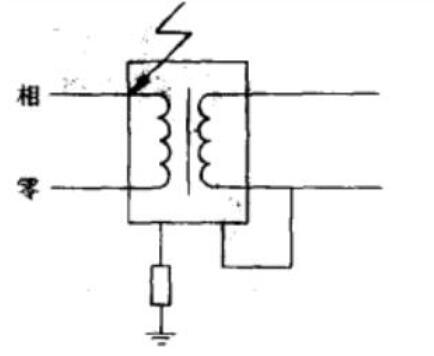

如果二次侧与外壳同用一个接地体,如下图所示,一旦发生相线碰壳,则接地体上有电流通过,接地线和二次侧对地的电位将升高,因而影响 行灯的安全。
