太阳能光伏发电的实质就是在太阳光的照射下，太阳能电池阵列（即PV组件方阵）将太阳能转换成电能，输出的直流电经由逆变器后转变成用户可以使用的交流电。以往的光伏发电系统是采用功率场效应管MOSFET构成的逆变电路。然而随着电压的升高，MOSFET的通态电阻也会随着增大，在一些高压大容量的系统中，MOSFET会因其通态电阻过大而导致增加开关损耗的缺点。在实际项目中IGBT逆变器已经逐渐取代功率场效应管MOSFET，因为绝缘栅双极晶体管IGBT通态电流大，正反向组态电压比较高，通过电压来控制导通或关断，这些特点使IGBT在中、高压容量的系统中更具优势，因此采用IGBT构成太阳能光伏发电关键电路的开关器件，有助于减少整个系统不必要的损耗，使其达到最佳工作状态。在实际项目中IGBT逆变器已经逐渐取代功率场效应管MOSFET。

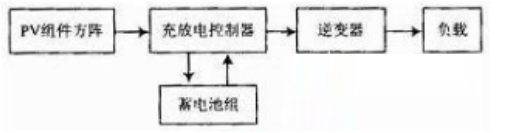

图1：太阳能光伏发电流程

IGBT逆变器的工作原理

逆变器是太阳能光伏发电系统中的关键部件，因为它是将直流电转化为用户可以使用的交流电的必要过程，是太阳能和用户之间相联系的必经之路。因此要研究太阳能光伏发电的过程，就需要重点研究逆变电路这一部分。如图2（a）所示，是采用功率场效应管MOSFET构成的比较简单的推挽式逆变电路，其变压器的中性抽头接于电源正极，MOSFET的一端接于电源负极，功率场效应管Q1，Q2交替的工作最后输出交流电力，但该电路的缺点是带感性负载的能力差，而且变压器的效率也较低，因此应用起来有一些条件限制。采用绝缘栅双极晶体管IGBT构成的全桥逆变电路如图2（b）所示。其中Q1和Q2之间的相位相差180°，其输出交流电压的值随Q1和Q2的输出变化而变化。Q3和Q4同时导通构成续流回路，所以输出电压的波形不会受感性负载的影响，所以克服了由MOSFET构成的推挽式逆变电路的缺点，因此采用IGBT构成的全桥式逆变电路的应用较为广泛一些。

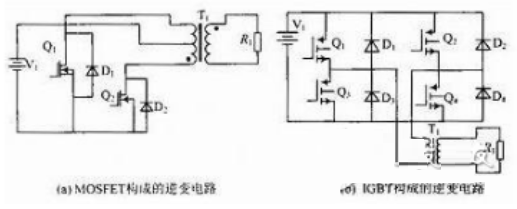

图2：MOSFET逆变器和IGBT逆变器电路图对比

绝缘栅双极晶体管IGBT是相当于在MOSFET的漏极下增加了P+区，相比MOSFET来说多了一个PN结，当IGBT的集电极与发射极之间加上负电压时，此PN结处于反向偏置状态，其集电极与发射极之间没有电流通过，因此IGBT要比MOSFET具有更高的耐压性。也是由于P+区的存在，使得IGBT在导通时是低阻状态，所以相对MOSFET来说，IGBT的电流容量要更大一些。
