如何巧用二极管搭建或门、与门
0 2023-06-07

与门的逻辑: 只要输入端一个信号输入为0 (低电平),那么输出就为0(低电平),当输入都为1(高电平),输出才会输出为1(高电平)

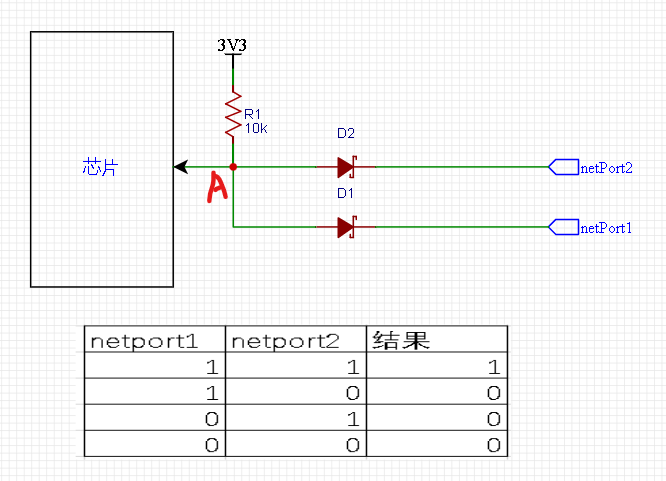

如下电路所示:仅用2颗二极管,1颗上拉电阻即可搭建一个与门,其中二极管尽可能选择导通压降小的。

用仿真软件来看一下实际电路能否实现这个逻辑:

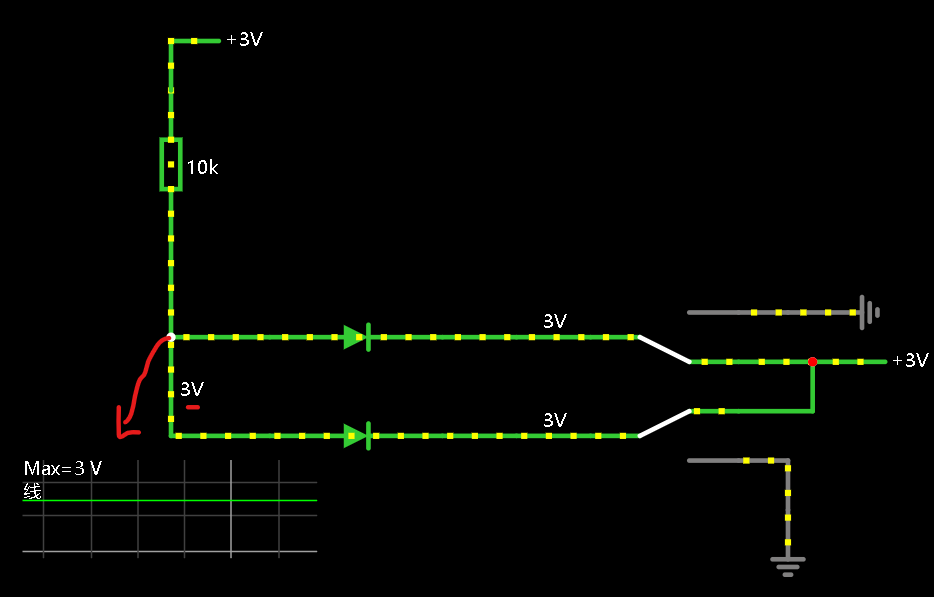

1、当两个输入接入高电位(3V)时,两个二极管因无法达到导通条件,输出点的电压因上拉电阻保持高电位(3V)。

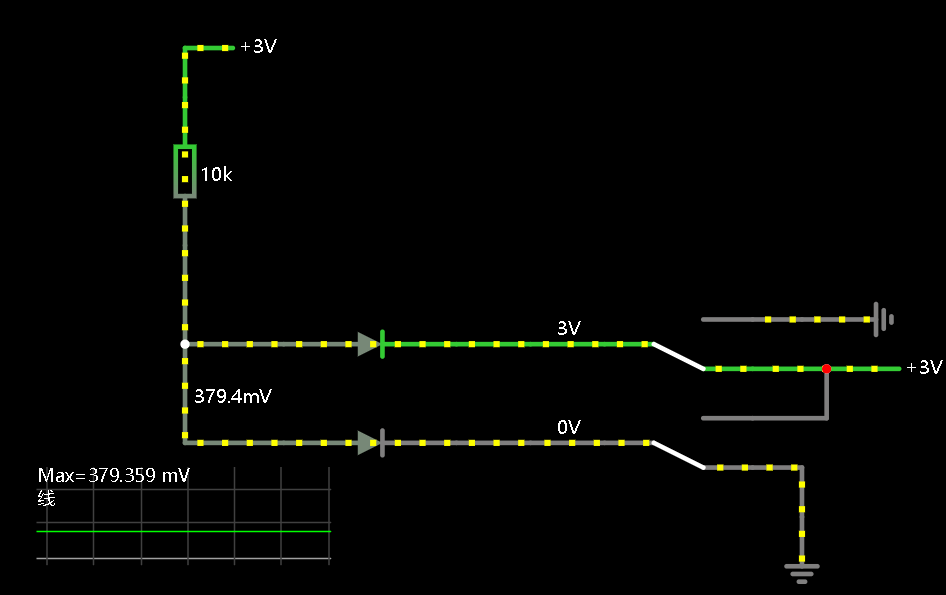

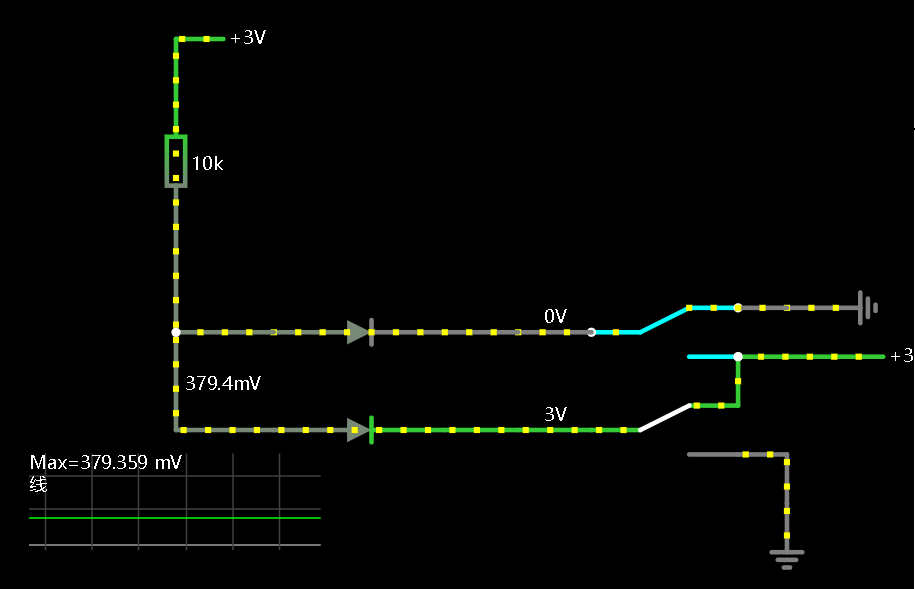

2、当两个输入有一个为低电位,其中的一个二极管就会导通,就会把输出点的电压拉低。大家应该可以看到输出点的电压大概有379mV, 并不是0。这个电压就是二极管的导通压降造成的,所以需要选择导通压降越小的二极管越好,比如肖特基二极管。

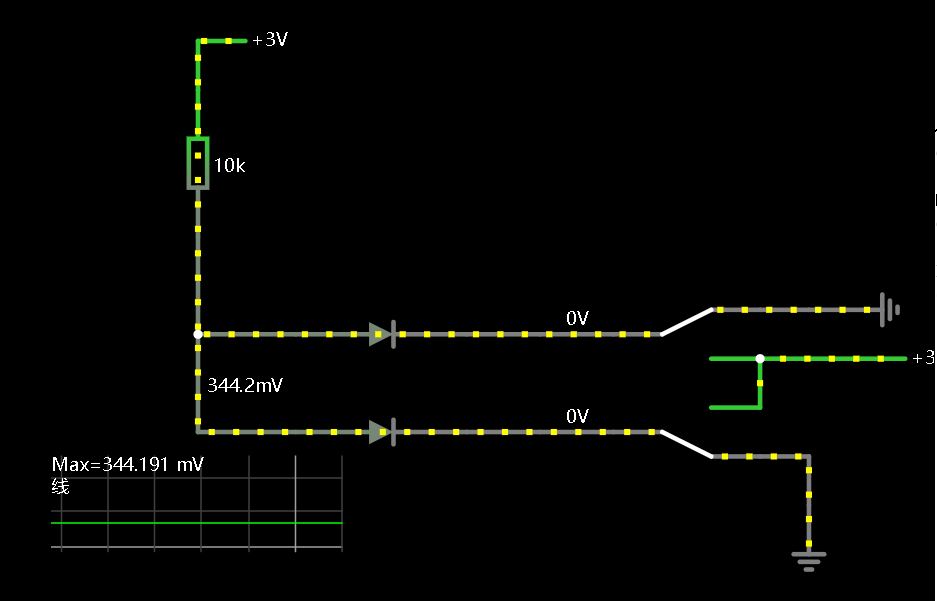

3、当两个输入接入低电位(0V)两个二极管都会达到导通条件,输出点的电压会被拉低到低电位

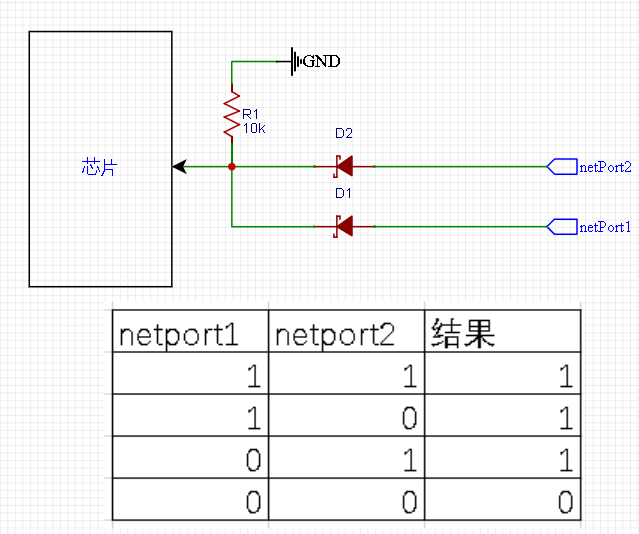

或门的逻辑: 只要输入端一个信号输入为1 (高电平),那么输出就为1(高电平),当输入都为0(低电平),输出才会输出为0(低电平)

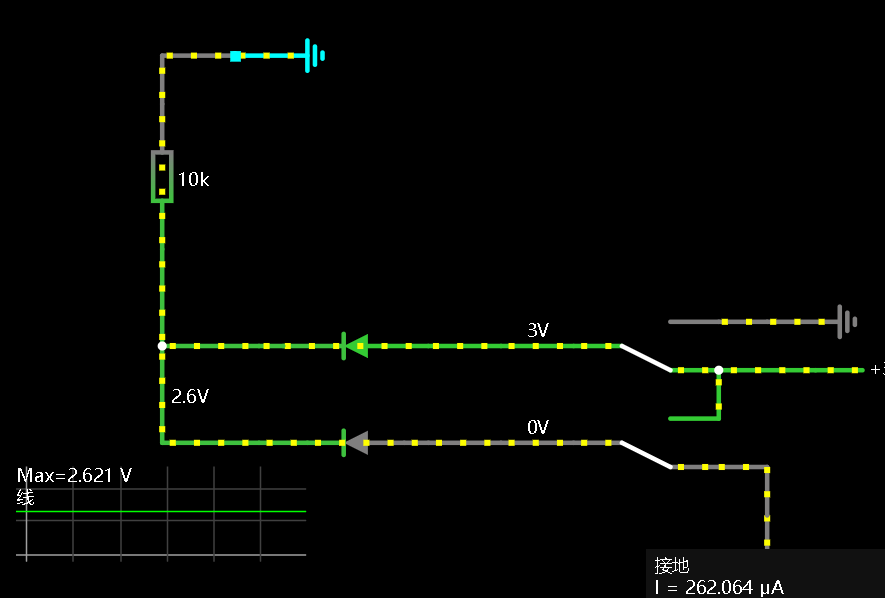

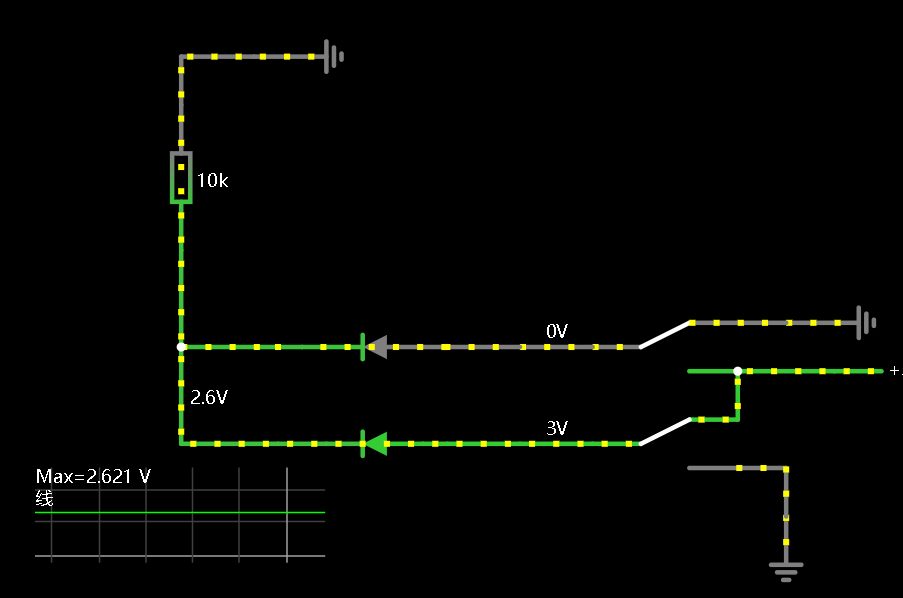

1、当两个输入其中一个接入高电位(3V)其中一个二极管就可以达到导通条件,输出点的电压就是高电位2.6V)。大家可以知道并不是3V,这也是因为二极管的压降造成。

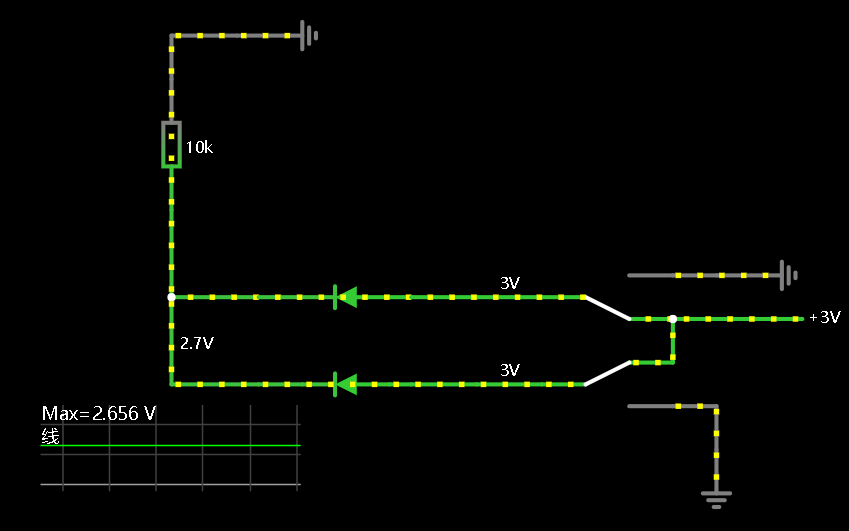

2、当两个输入接入高电位(3V)两个二极管都可以达到导通条件,输出点的电压就是高电位2.7V)

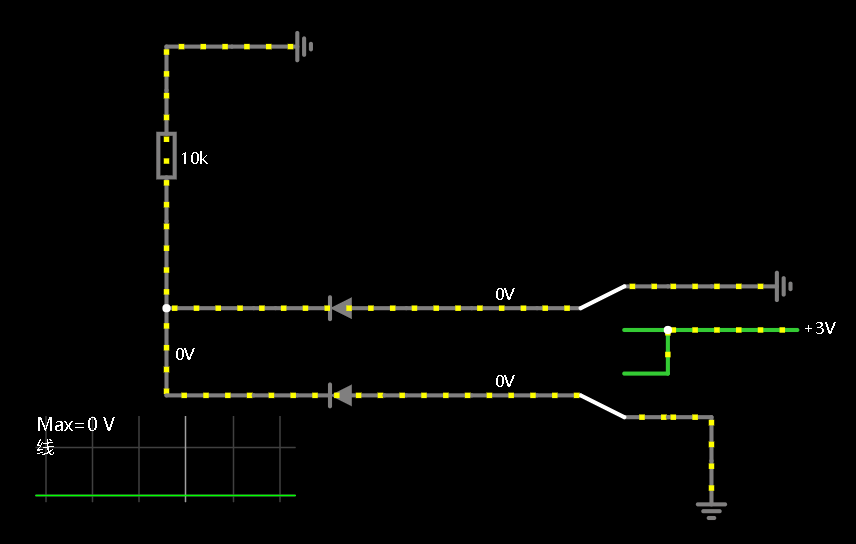

3、当两个输入接入低电位(0V)两个二极管都不可以达到导通条件,输出点的电压就是被下拉电阻拉低到低电位0V)
