3个锂电池充电电路方案
锂电池充电电路一

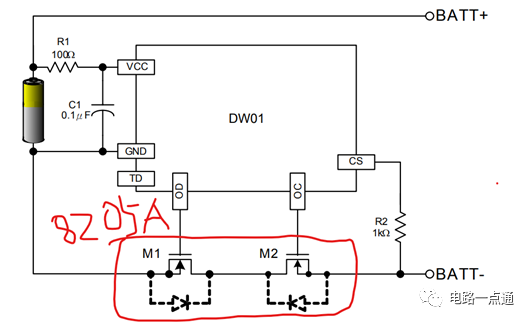

原理图如下

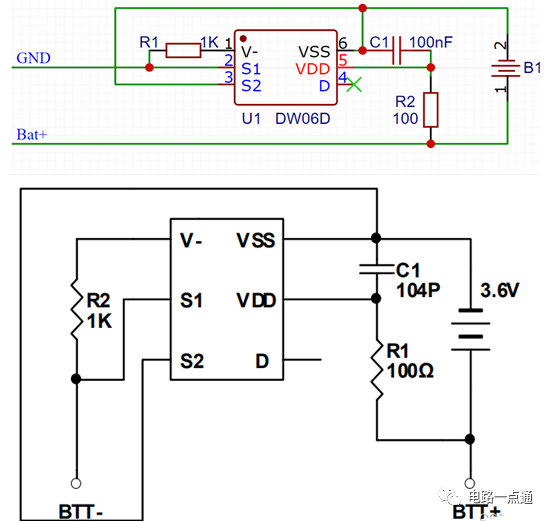

都是比较小的，SOT-23-6 封装此方案的优势是器件可以扩容，也就是可以替换成容量更大的mos管。锂电池充电电路二

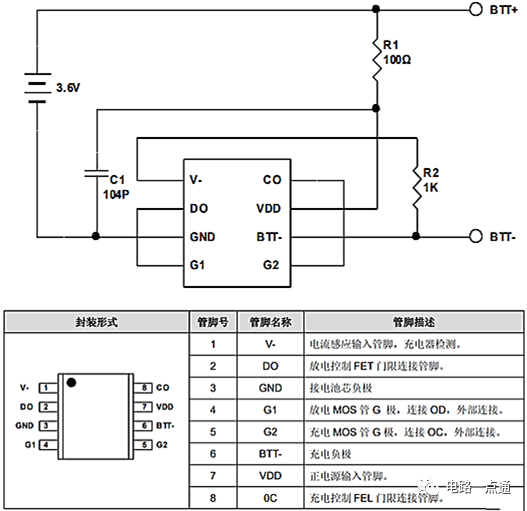

锂电池充电电路三注意线的粗细。

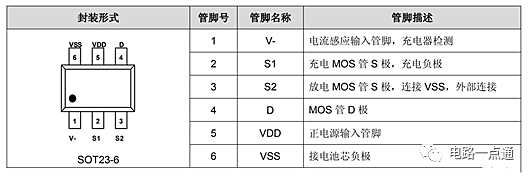

引脚说明
锂电池电量检测电路

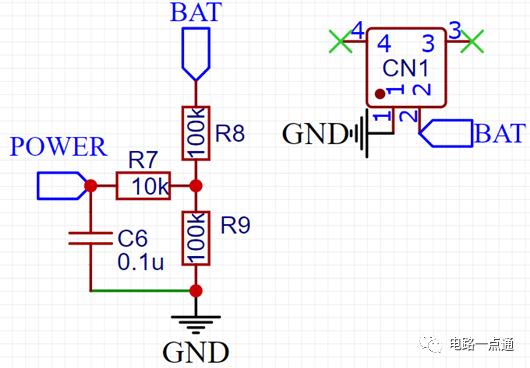

键盘上的电量检测电路原理图
电量检测使用ESP32的GPI/O 35引脚，若要更改请选择GPI/O号大于30的引脚。电量检测引脚在 keyboard.h 的第176行定义1#define BAT_PIN 35 //电量检测引脚因为ADC驱动器API支持ADC1(8个通道，GPI/O 32-39)和ADC2(10个通道，GPI/O 0、2、4、12-15、25-27)。但是Wi-Fi驱动程序使用了ADC2。因此，在开启WiFi后只能使用ADC1(GPI/O 32-39)。考虑到功耗问题，以下是重新设计的电路，仅供参考。

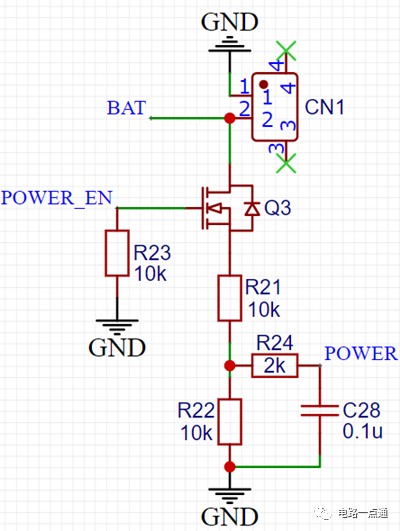

在上图中，使用一个NMOS管控制电池与分压电路的通断，并将NMOS的G极下拉，额外使用一个GPIO引脚连接 POWER_EN ，通过输出高低电平可主动控制电池与电路的通断。也使得ESP32断电或者进入DeepSleep模式时使电池与分压电路断开，减小工作电流。WS2812的供电电路也可以使用MOS管进行电源隔离。

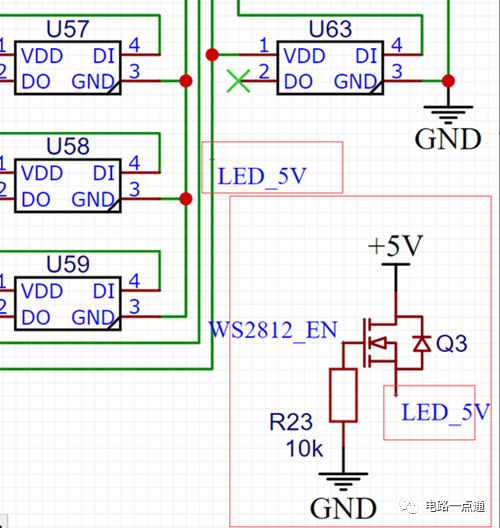

在上图中，使用一个NMOS管控制 TP5400 的5V输出与 WS2812 的5V输入电路通断，并将NMOS的G极下拉。额外使用一个GPIO引脚连接 WS2812_EN (可与POWER_EN相连，这样只使用一个GPIO引脚)，通过输出高低电平可主动控制电池与电路的通断。也使得ESP32断电或者进入DeepSleep模式时使电池与分压电路断开，减小工作电流。
