12V5A 开关电源

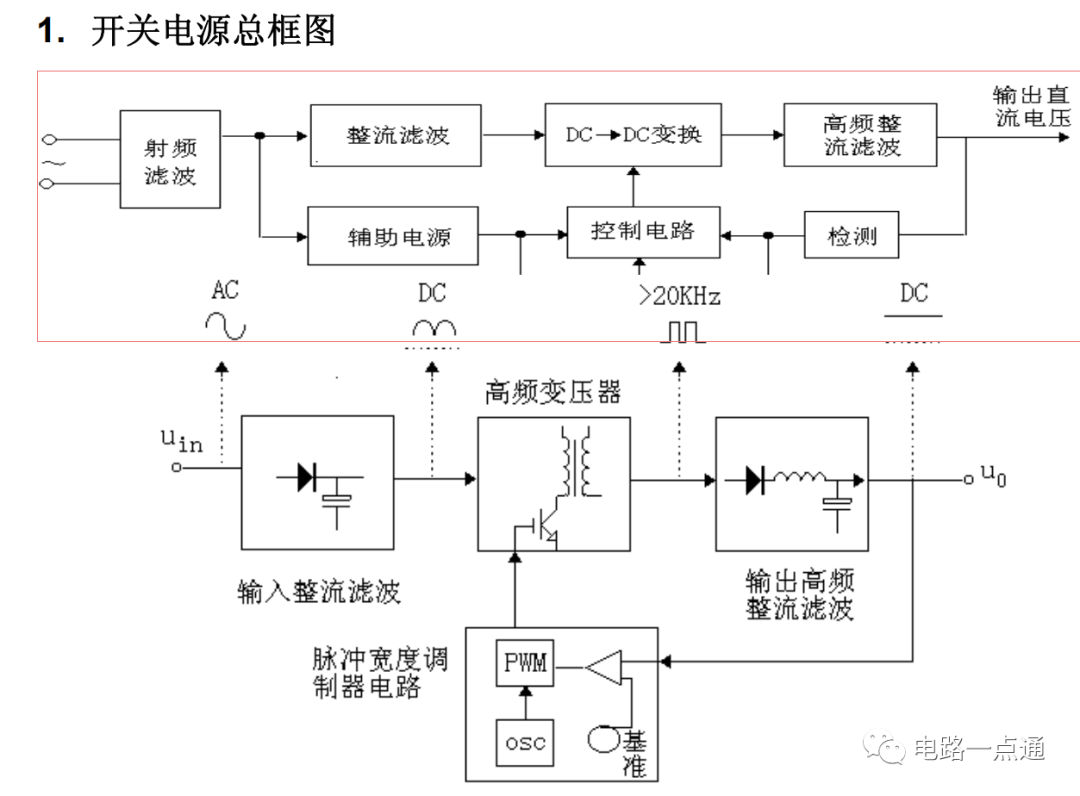

PWM控制器+开关管+高频变压器一、原理框图

二、技术参数：输入电压范围 90－265VAC输出电压 12±5％V输出电流 5A线性调整率 5%负载调整率 +-5%输出纹波 <120mV输出过压保护 有输出过流保护有 有短路保护 有待机功耗 ≤0.6W（265VAC）效率 ≥85%三、原理图及料单

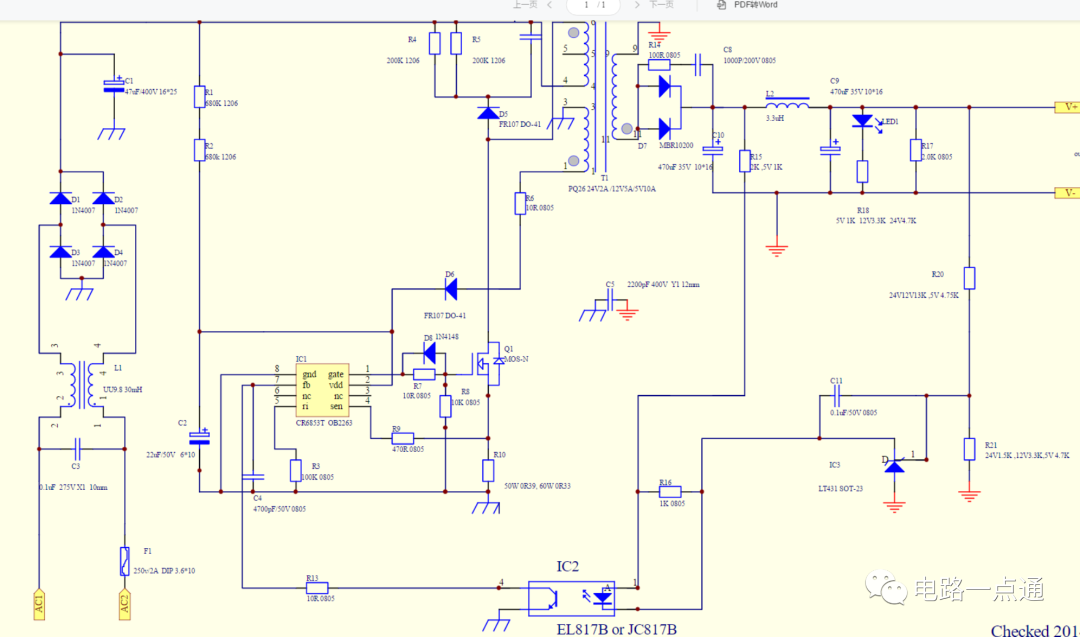

详细参数有原理图

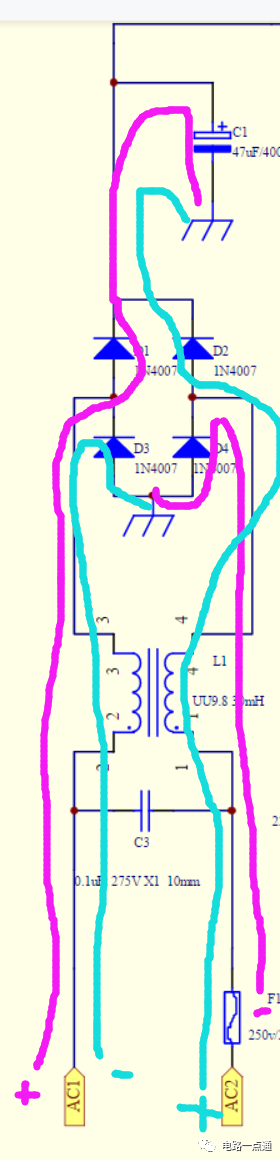

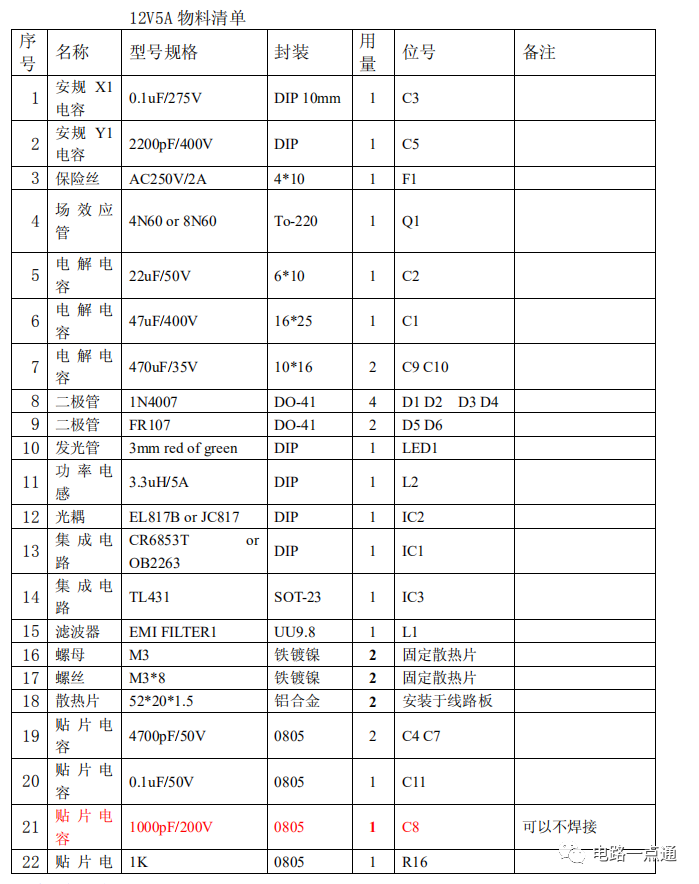

料单四、各部分设计参数分析A、输入部分：90V-265V 交流输入电压VIN 经EMI 滤波器C3、L1 送入桥式整流器（D1，D2，D3，D4）， 经滤波大电容C1 输出120－375VDC。正弦波正半周红色线给电容和负载整流供电，正弦波正半周绿色线给电容和负载整流供电，

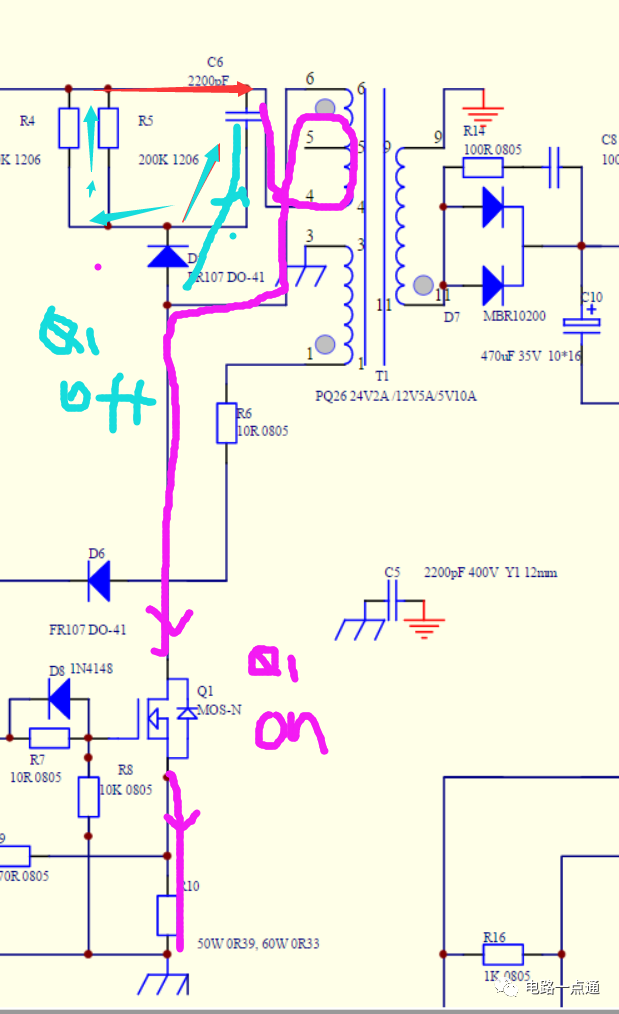

B、整流后的高压（120－375VDC）一端通过变压器的原边接高压MOSFET Q1 的Drain，另一端通过电流检测电阻接高压MOSFETQ1 的Source。由D5、R4、R5、C6 构成一箝位电路，它可以将高压MOSFET 公众号@电路一点通在关断时Drain 的电压箝位在BVdss （MOSFET Drain-SourceBreakdown Voltage,650V)以下。

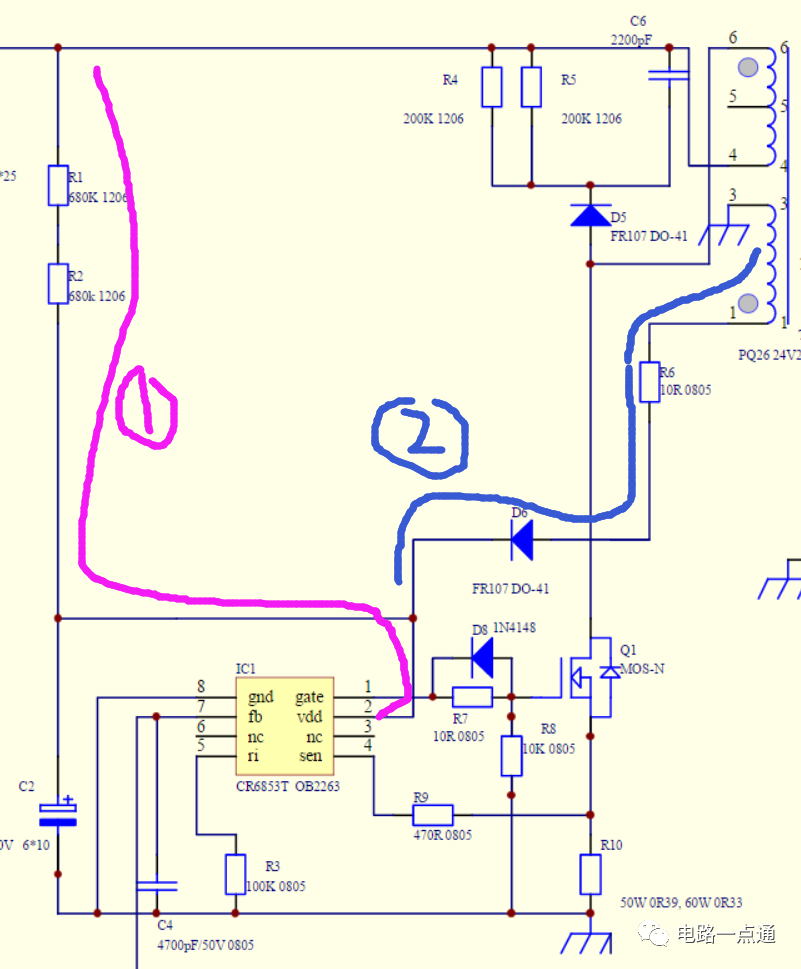

C、启动电路和供电电路R1、R2为启动电阻，为降低芯片的启动损耗，在芯片启动以后由变压器的辅助绕组、D6、R6、C2 构成的环路给芯片供电。

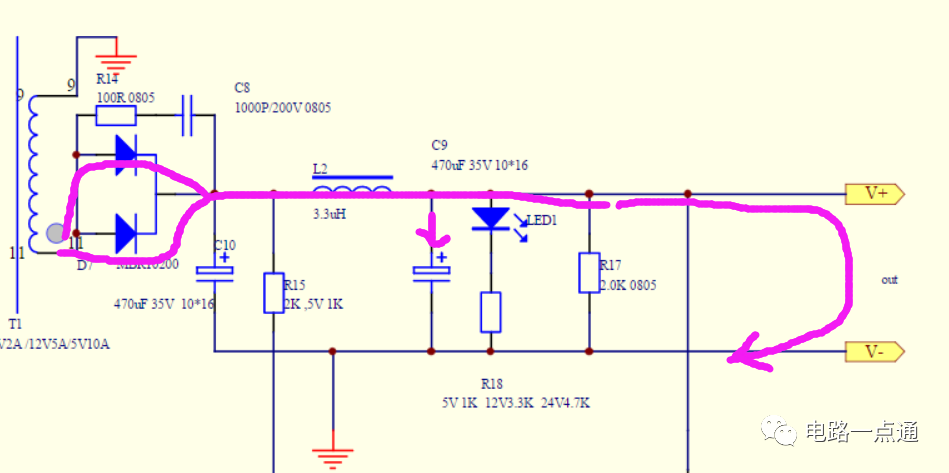

D、输出电路变压器的副边输出经 D7 整流，C10、L2、C9 滤波后得到稳定的 12V 输出电压。R14、C8 为削尖峰电路。

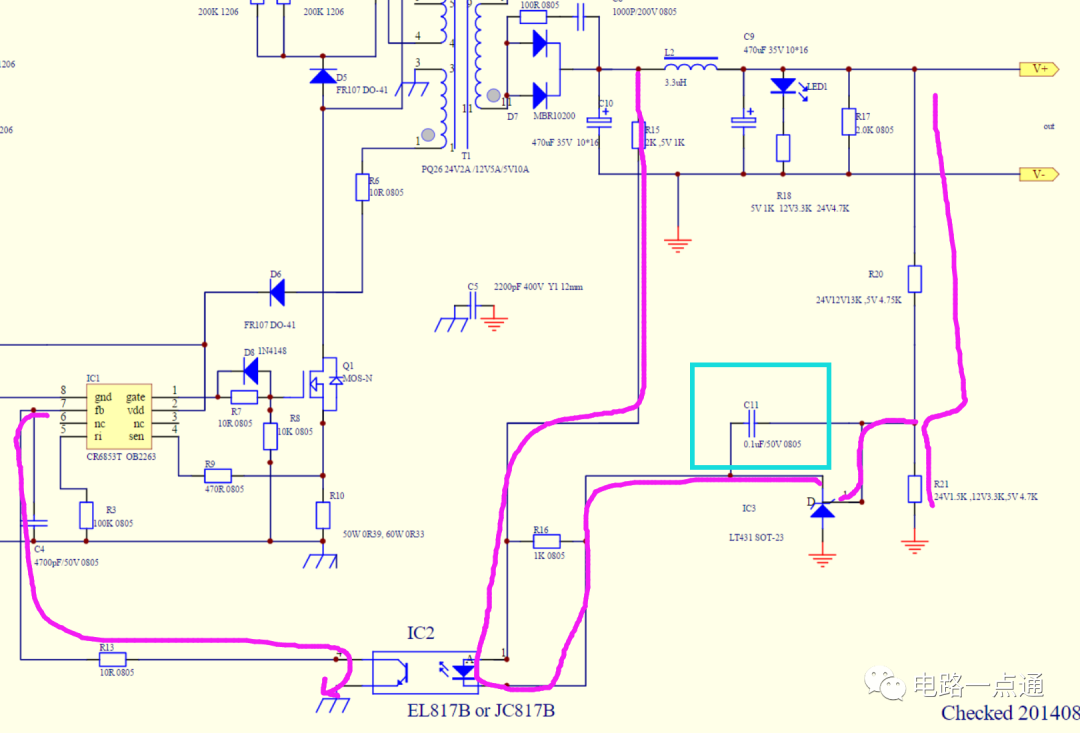

E、反馈环路高性能的开关电源离不开反馈环路的控制，IC3(431)、IC2（光耦） 构成一电压反馈环路。R20、R21 组成取样回路，将输出电压的取样值送给IC3。C11为补偿电容，为IC3 提供补偿。IC2 将取样值与参考值比较的结果耦合到控制芯片的反馈端FB

F、控制器及保护CR6853 是一款高性能的电流模式PWM控制芯片，被广泛应用 于功率低于70W 宽范围输入（90－265VAC）的单端反激式开关电 源。和OB2263 兼容封装，可代换。

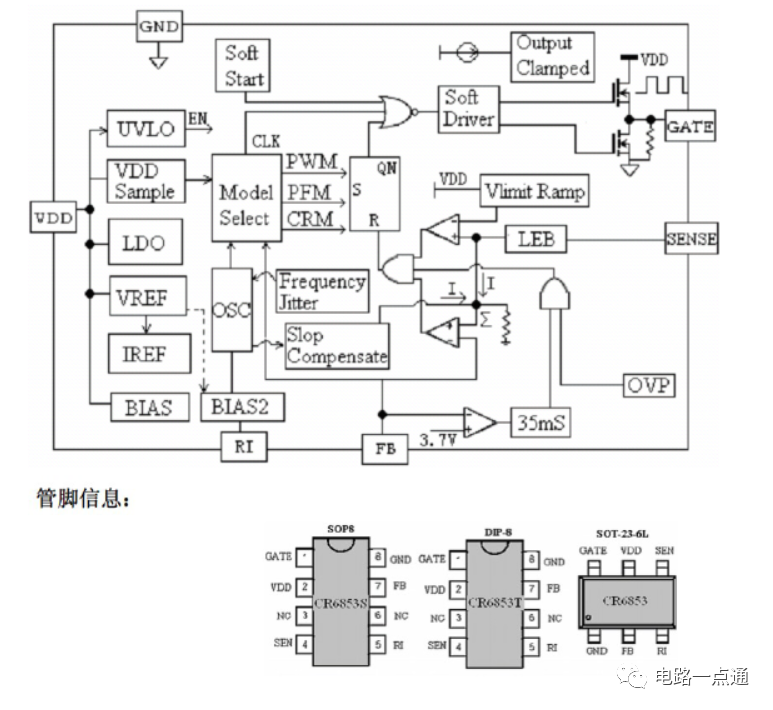

PWM集成保护控制器OB2263/CR6853CR6853 是一款高性能的电流模式PWM控制芯片，被广泛应用 于功率低于70W 宽范围输入（90－265VAC）的单端反激式开关电 源。芯片可以通过外接电阻改变工作频率；在轻载和无负载情况下自动进入PFM 和CRM，公众号@电路一点通这样可以有效减小电源模块的待机功耗，达到绿色节能的目的。CR6853 具有很低的启动电流，可以采用一个2 兆欧姆的启动电阻。为了提高系统的稳定性，防止次谐波振荡，CR6853内置了同步斜坡补偿电路；而动态峰值限制电路减小了在宽电压输入(90V~264V)时最大输出功率的变化；内置的前沿消隐电路可以消除开关管每次开启产生的干扰。由于CR6853 高度集成，使用外围元件较少。采用CR6853 可以简化反激式隔离AC-DC 开关电源设计，从而使设计者轻松的获得可靠的系统保护功能: 短路保护打嗝 在发生各种异常保护状态以后，CR6853 关闭输出，导致 VDD 端电压降低，电路会不断重启，直至故障解除。在每个周期，峰值电流检测电压由比较器的比较点决定。该电流检测电压不会超过峰值电流限制电压。保证初级峰值电流不会超过设定电流值。当电流检测电压达到峰值电流限制电压时，输出功率不会增大。从而限制了最大输出功率。如果负载过重，会导致输出电压变低，反映到 FB 端，导致 FB 电压升高，发生过载保护。过压保护及钳位当 VDD 电压超过 OVP 保护点时，说明负载上发生了过压，此时CR6853 关断输出。该状态一直保持，直到 VDD 端口电压降到 VDD_OFF 后进入再次启动序列。发生过压保护后，如果 VDD 端口电压超过箝位电压阀值（典型 34V）时，内部箝位电路将 VDD 电压箝位在 34V，以保护 CR6853 不被损坏，此时 GATE 仍然是关闭的。Vdd 钳位电路能承受的电流大约为 10mA，如果系统由于其他原因导致 Vdd 钳位电路动作后 Vdd 端电压仍然持续上升且超过芯片的耐受能力，那么芯片就可能会被烧毁。短路保护(SCP)、过流保护(OCP)及过功率保护(OPP/OLP)芯片 SENSE 端通过监控系统初级流过主开关管的电流信号活动，芯片能检测到系统过流或过功率的状况。当系统输出发生短路、过流或过功率现象时，如果 SENSE 端的电压 VTH_OC 超过 0.75V(典型值)时，Gate 端输出脉宽将会被限制输出，这时系统处于恒功率输出状态 Po=Vo*Io，即如果增加输出负载电流，那么系统输出电压相应会下降，VFB 相应上升；当这种现象持续 35mS 后，芯片将使系统进入过功率保护(OLP)状态，Gate 会立即关闭输出，保护整个系统，然后芯片重新启动，Gate 输出驱动信号，当故障依然存在时系统将重复上述现象（即打咯现象）。当系统进入过功率保护状态时，系统损耗的平均功率非常低。欠压保护(UVLO)CR6853 都内置有欠压保护电路(UVLO)，当 VDD 端电压小于9.8(Vmax)时(考虑温度的影响建议设计参考值为 10.5V)，芯片就会进入欠压保护状态，这时 Gate 停止输出 PWM。设计中需要检查交流输入全电压范围内，当输出负载瞬间由满载转为空载时芯片的 Vdd 端电压是否受影响而误触发 UVLO,即 Vdd 端电压瞬时低于 9.8V(考虑温度的影响建议设计参考值为 11.5V)否则这样很容易造成空载输出电压会不稳跳动的现象。五、变压器设计PC40/PC95磁材，公众号@电路一点通 PQ266+6 磁芯和骨架，三明治饶发，原边20+20 0.5线，副边9匝 0.5线三线并饶，原边9匝0.1的线。

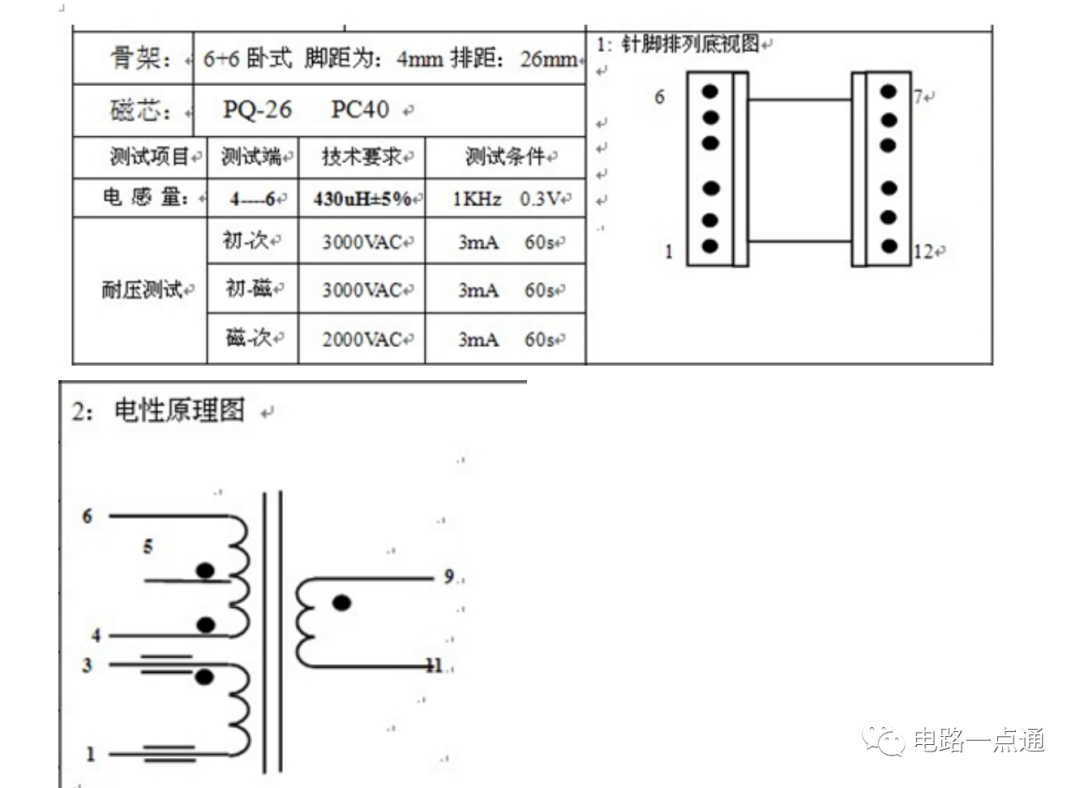

变压器六、自己AD或者搭棚调试及注意事项为了自己安全，建议用150W以上的隔离变压器调试，串联灯泡调试，避免焊接问题，导致输入短路炸掉管子或者其他。

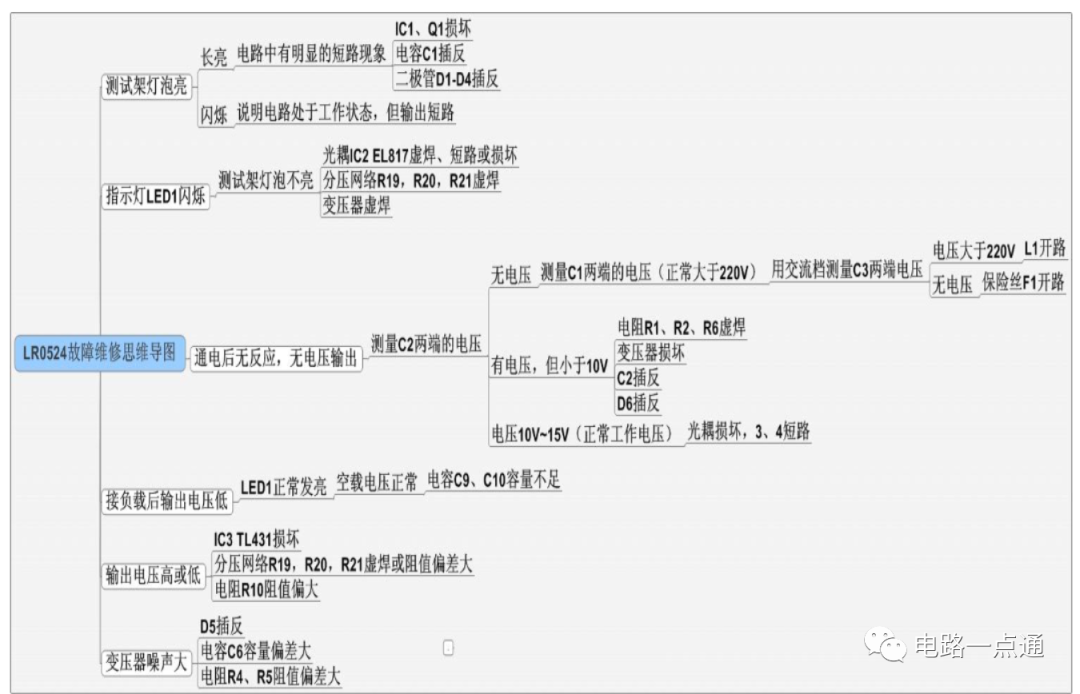

故障排查脑图以上是12V/5A适配器，根据这个自己优化调整参数。
