1.什么是稳压二极管？

稳压二极管又叫齐纳二极管，是利用其pn结反向击穿状态，电流可在很大范围内变化而电压基本不变的现象，制成的主要起稳压作用的二极管。

2.工作原理

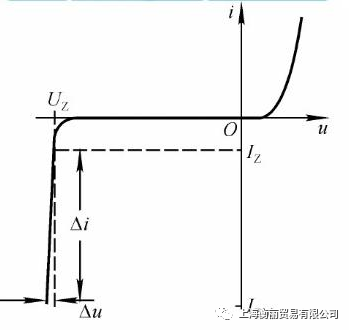

稳压管伏安特性曲线

从伏安特性曲线可以看出，正向特性曲线和普通二极管基本一样，主要是反向特性曲线，我们可以发现，当反向电压小于击穿电压时，二极管属于高阻状态，其电流几乎为0，当反向电压到达击穿电压时，二极管电阻会骤然减小，此时电流迅速增加，但是电压却基本维持不变。这就是稳压管稳压原理。所以我们应用的就是他的反向特性。

3.主要参数

①Uz— 稳定电压

稳压管反向击穿后稳定时的电压

②Iz— 额定电流

稳压管反向击穿后稳定工作时流过二极管的电流，从伏安特性曲线可以看出，反向击穿后，电流理论上可以变得很大，但是由于二极管本身温度和功率限制，所以电流有一个允许最大通过电流，设计时可按照稳定电压值的2倍时的流过的电流进行设计选型。

③Rz— 动态电阻

在反向击穿后，电压变化量△Uz与电流变化量△I之比称为动态电阻，一般是工作电流愈大，动态电阻则愈小，动态电阻越小说明稳压性能越好；

④Pz— 额定功耗

正如前面所说，二极管由于功率限制所以会有允许温升出现，一般它的额定值为稳定电压Uz和允许最大电流Iz的乘积。

⑤α— 温度系数

稳压管的温度变化会引起稳压效果的变化，温度变化1℃所引起管子两端电压的相对变化量即是温度系数（单位：﹪/℃）。一般我们要求温度系数越小证明稳压效果越好，正因此特性，出现了温度补偿二极管，补偿关系有正负之分。

⑥IR— 反向漏电流

稳压二极管在规定的反向电压下产生的漏电流。

4.实际应用电路

①稳压电路

简单稳压电路

R2作为负载，当负载电流增大时，流过R1的电流也增大，此时电阻R1上的电压增大，将导致负载电压减小，即二极管DW上的电压减小，由伏安特性曲线可知，当电压稍稍减小，电流将减小很多，此时总电流即流过R1的电流又将减小，所以可维持R1的压降基本不变，从而实现负载的稳压。

②过压保护

过压保护

当电源EC增大时，经过R1和R2分压后的R2处的电压将增大，增大至稳压管反向击穿电压后，三极管导通，电流由5V流经R3后经过二极管集电极到地，取样信号由原来的5V高电平变为0，再经过保护电路反馈到电源输入端从而降低或关断电源，实现过压保护！

③温度补偿电路

简单温度补偿电路

利用稳压二极管的温度补偿可以制作温度补偿二极管，其内部就是两个普通的稳压二极管，两个二极管1脚和2脚无方向，一个工作在正向特性，一个工作在反向特性，其温度补偿特性正好相反，这样可以避免温度变化带来的稳压值的变化，这种电路对温度变化引起的电压变化要求比较高，所以，温度补偿二极管正好解决此问题。

稳压管的应用电路还有很多，原理基本都是利用其反向特性曲线和温度补偿作用。在平时电路设计中，合理运用稳压二极管或许会起到事半功倍的效果。
