二极管内部电流导向原理
0 2023-06-09

二极管为什么电流只是一个方向流动的呢? 原理是简单的,

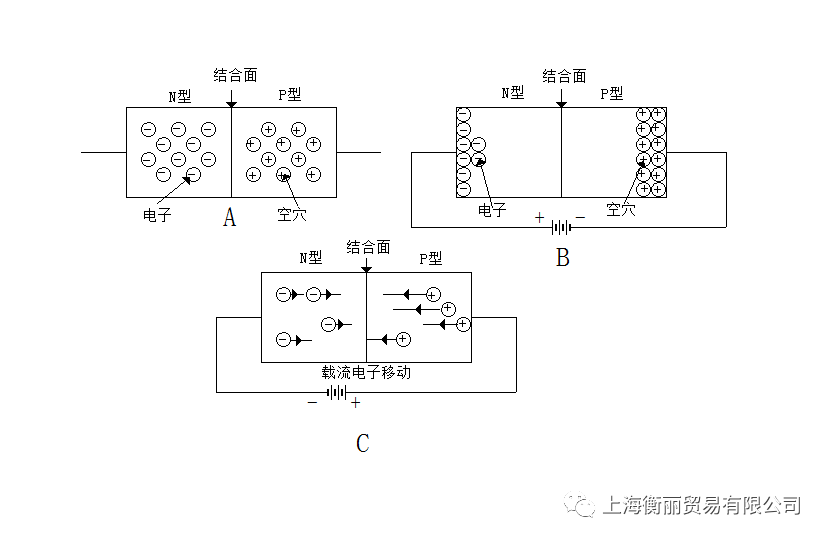

如下图A、B、C所示,A图是未加电场(电压)在二极管上的情况,P型载流电子和N型载流电子随机地存在于晶体中。若在b图的N型端施加正电压,在P型端施加负电压,内部的载流子,即电子被拉到正电压方,空穴被拉到负电压方,从而使结合面的载流子八浓度显著地减少,电阻便增加了,电阻增加,电流当然也就难以流动,如电阻很大,则几乎无电流流动。C图与此相反,在N端施加负电压,在P端施加正电压,因此内部的载流电子通过结合面,变得易于流动。换句话说电阻变得很小,这称为正向连接,也是电流流动的方向。


PN结二极管正向导通,是从P型指向N型的方向,哪个端是P型或N型呢?国际统一规定是,图纸符号三角形一端是P型半导体,横线一端是N型半导体。

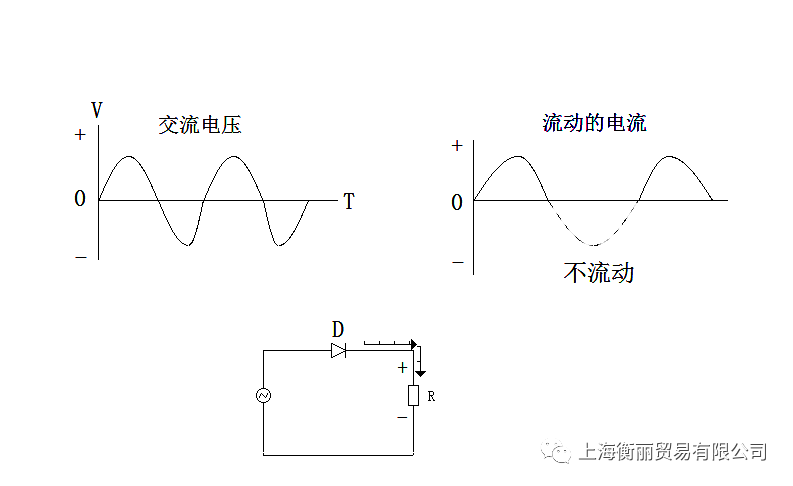

二极管的最基本特性是只有一个方向流动电流,最典型的电路就是整流电路,下图表明这种整流电路的基本情况,交流是正负变化的,只有当电压变为正向半波时,电流才能流到负荷上,这样的整流称为半波整流电路,

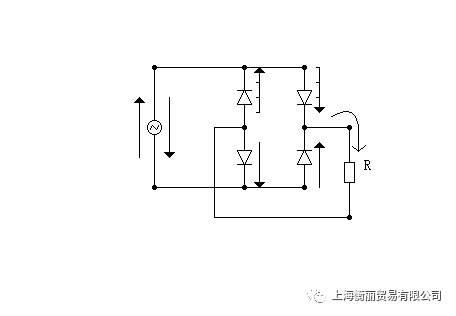

若使用4个二极管,则如下图所示的输入交流电压的正波形和负波形时,电流都以同一方向流到负荷上。这样的电路称为全波整流电路,

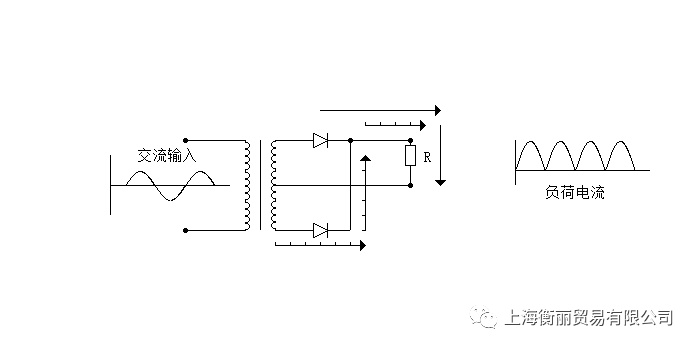

用2个二极管也能构成全波整流电路,为此必须要有如下图所示的带中间抽头的变压器,这为什么会变成全波整流呢。

流到负荷电阻上的电流不是完全的直流,它是脉动直流,为了形成像干电池那样的完全直流,还要附加作成称为“平滑电路”的滤波电路,即是电解电容器。

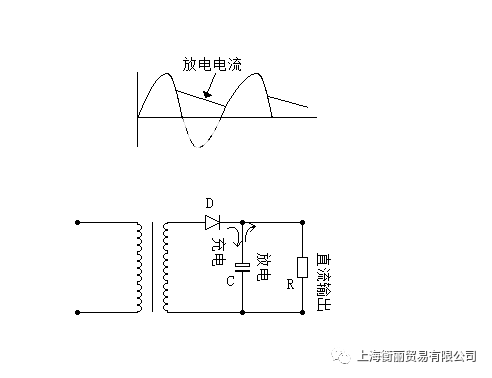

电容器是一种充放电的元件,下图是单向半波整流电路,

若没有电容器C时,则电源正半周的电流结束后,负半周便没有电流流到负荷R上,但有C时,因为正半周充入其中的电量在负半周放出,故负半周期间仍有放电电流在R上流动,C越大放电越慢,因此负载的电流曲线越趋于直线。换言之,可形成更完全的直流。当然,如果没有R,C就不会放电,因C在充电后便会原封不动地保持电源正半周的峰值,故可得到极完全的直流电。
