DC-DC降压（buck电路）

降压和升压的性质是类似的，也是通过“电感的电流不会突变”这一特性来存储电能。

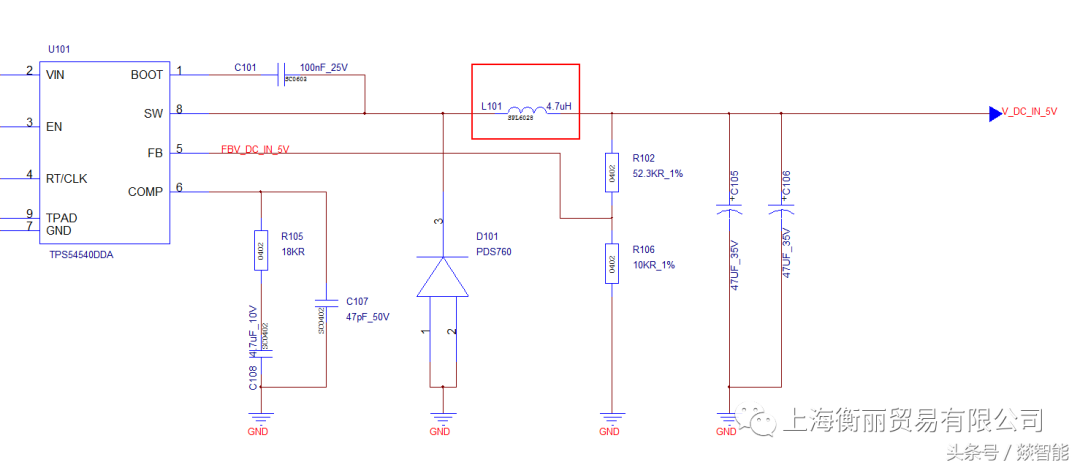

↑ 20V-5V直流降压电路（局部）

输入电压高，输出电压低，因此输入端需要间歇性的打开和关闭。依靠电感上的电流变化、输出端的电压反馈以及稳压电容，一起输出一个稳定的低压电。

关于电压反馈：升压电路可以不要反馈脚（Feedback，简称FB），电压会一直向上升。但降压电路就得要反馈了，不然不知道电压降到多少了。

输出电压高了，就把输入关断，输出电压低了，就把输入打开。

在降压电路刚开始工作的一瞬间，负载电压为0.

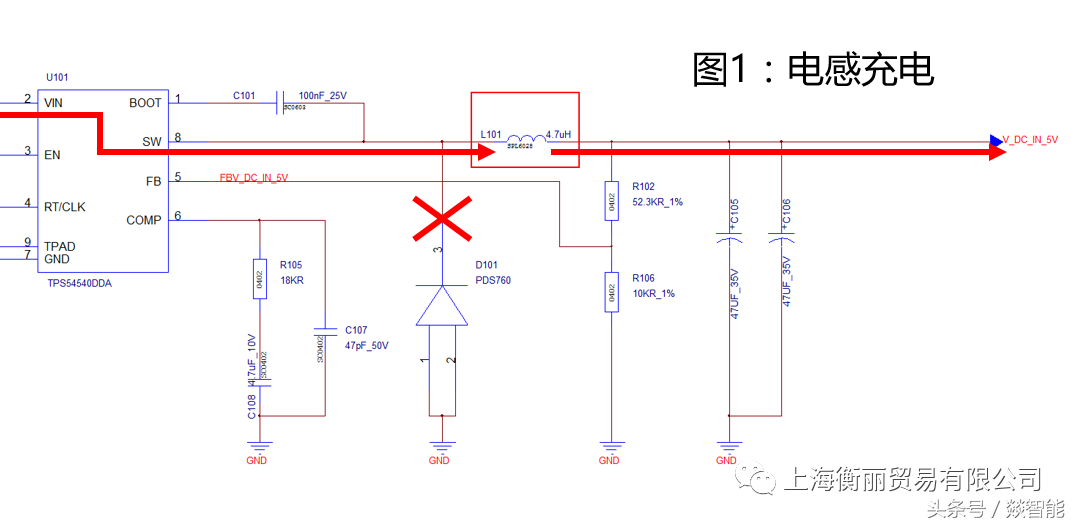

然后如图1，打开输入开关，因为电流需要一定的时间才能通过电感传到负载端，所以负载电压是逐步上升的。

反馈脚会检测负载端电压，当电压上升到设定的值（上图为5V）的时候，就关断输入端。

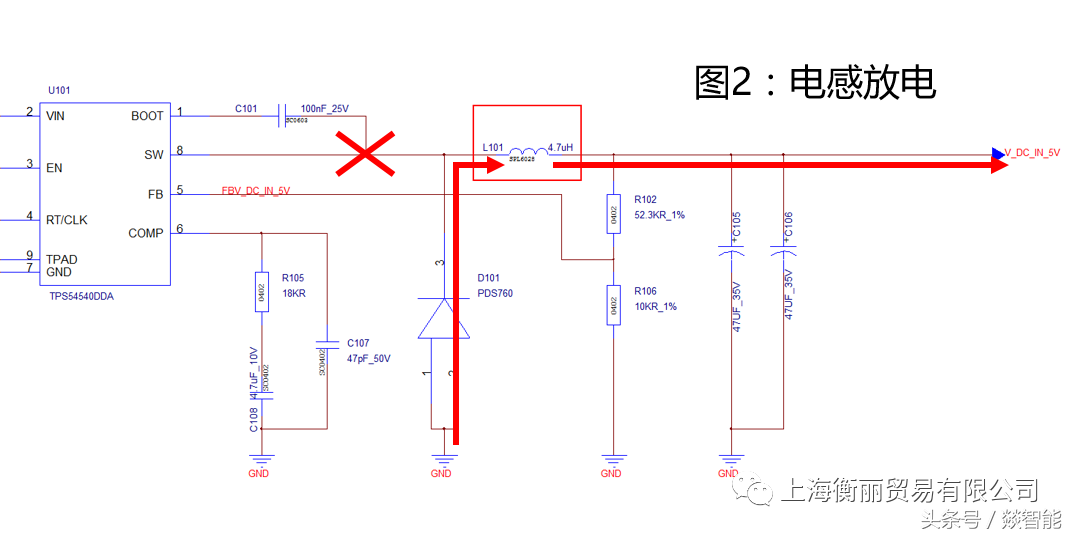

输入端关断后，如图2， 电感中的电流会持续，为负载端供电。负载端电压会持续下降。

等到反馈脚发现电压掉的太低了，就会打开输入端，继续为电感充能，提升负载端电压，电压足够了就关掉输入，如此反复，保持负载端电压的基本稳定。

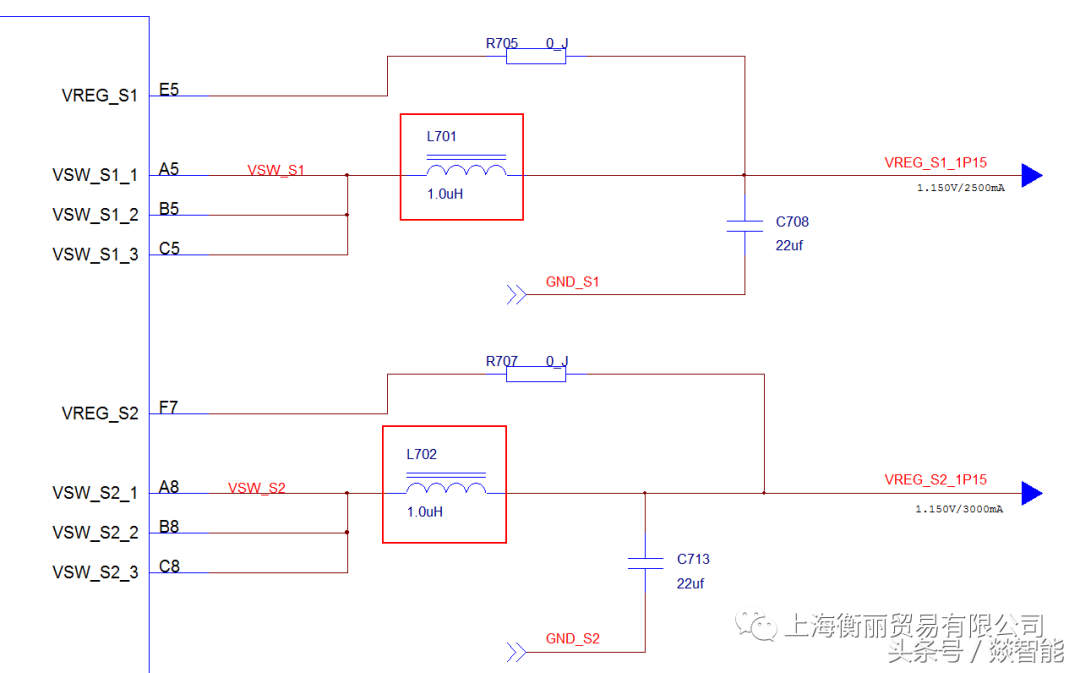

不管是手机CPU还是电脑CPU，都是通过降低运行电压来降低功耗的。手机CPU的供电电流越来越大，每一路动辄2-3A，电压越来越低，普遍在1V左右。

这些都需要有大量的Buck降压电路，将4.2V的锂电池供电，降低到1V左右给CPU使用。
