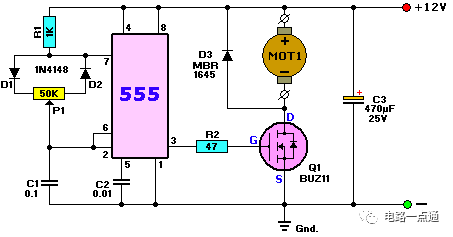

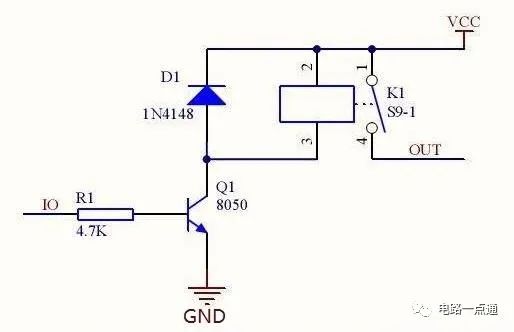

在看电路图的时候，会经常看到VCC、VDD、VSS、GND、AGND、DGND、GGND、CGND、+24V、+12V、+5V、3.3V等符号，其实这都是设计原理图时使用的网络标号，“VCC”通常代表原理图中的正电源，其具体电压并没有标出，“GND”代表原理图中的电源负极（地）。上图为一个较简单的原理图，VCC代表电源正极，GND代表电源负极。一般电源比较单一的原理图才用VCC直接表示正电源，若是原理图当中有不同类型的电源，比如24V、12V、5V、3.3V，模拟电路电源、数字电路电源等，一般就不应VCC这类网络标号作为正电源了，因为这样电源不够直观，一般直接标具体电压值作为电源的网络名称，比如5V电源可使用“5V”、“+5V”作为其电源网络名称，数字电源一般加D，模拟电源一般加A，比如5VD、5VA、DGND、AGND。

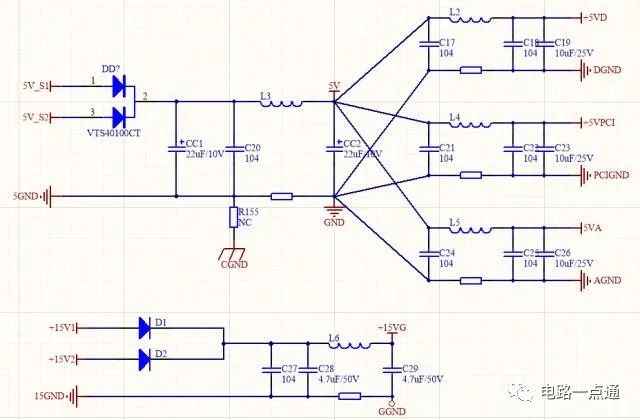

如下图，为使用磁珠隔离的各类电源系统，分别给不同的电路模块供电，5V_S1和5V_S2为双余度5V电源输入端，经过或二极管后得到5V电源，在经过磁珠隔离分别得到+5VD、+5VPCI、+5VA电源，分别给数字电路、PCI模块电路、模拟电路供电。其中+15VG/GGND与5V系统完全隔离，给其它模块供电。


总结：原理设计时，这些网络标号都是可以自己定义的，为了直观，一般使用比较通俗易懂的网络标号，把VCC/GND改成AAA/BBB也可以设计出原理图制作印制板，但是这么设计不符合常规，自己看图不方便，别人根本看不懂，还会被老板骂，根本通不过审核。
