在电子硬件设计中，常常用用到3款EDA设计软件：Altium Designer, Pads, cadence。

Altium Designer: 在高校中使用非常普遍（相信很多硬件工程师接触的第一款设计软件就是Altium Designer），学习快，并且网上资料也有很多，不过一般是用它画一些比较简单的板子。

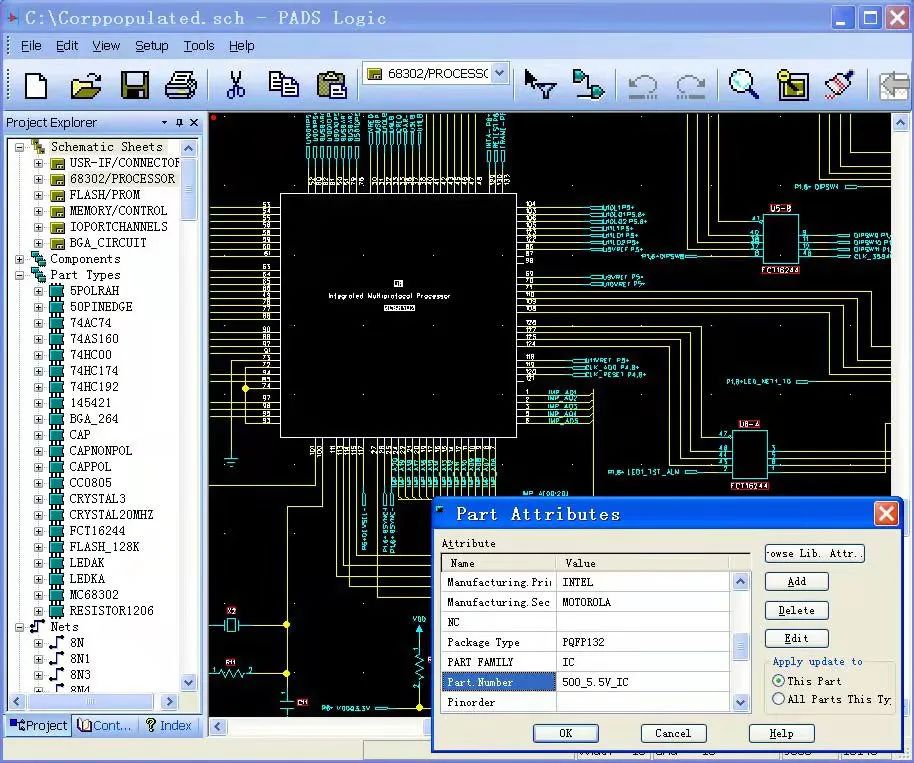

PADS：难度中等，在很多中小电子硬件企业中，大多使用的都是PADS，它有分好几个软件包括PADS Logic, PADS Layout, PADS Router等，主要用来画一些中小型的电路板，如行车记录仪，手表，包括很多手机也都是用PADS画的。

Cadence：说的一般是它家的EDA软件Allegro，主要用来画一些难度更复杂的大型电路板，比如电脑，服务器，大型工控板什么的，设计规则会更多，学习难度也更大，不过相对工资是更高点的。

对于一些小型板和中型板，大多时候用的软件就是Altium Designer和Pads，这个时候可能会有两个软件要相互转换文件进行编辑修改的情况发生。

比如说想把PADS文件转换为AD文件，AD文件转换为PADS文件使用，所以如果碰上这种情况要怎么处理呢？

PADS文件转Altium Designer文件

1，首先利用PADS软件打开PADS文件，它是.pcb文件结尾的文件。

2，选择导出，文件选择为asc文件，得到最终的asc文件

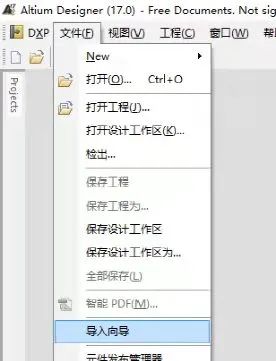

3，在Altium Designer软件的文件菜单栏选择“导入向导”

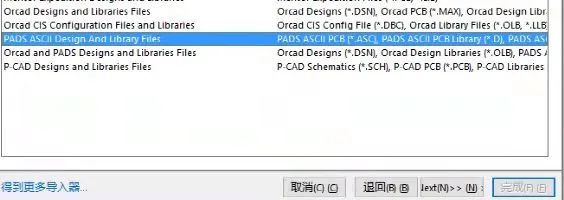

4，从列出的选项中选择导入asc文件（asc格式文件是由PADS Layout软件创造的）

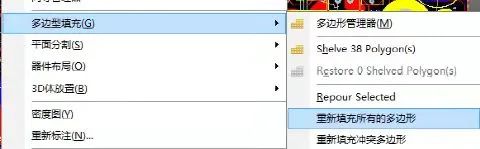

5，因为PADS覆铜和Altium Designer覆铜有区别，所以需要在Altium Designer中进行重新填充所有的多边形。

Altium Designer文件转PADS文件

这里需要用到一个PADS的小工具，也就是PADS Layout Translate

1，打开PADS Layout Translate软件

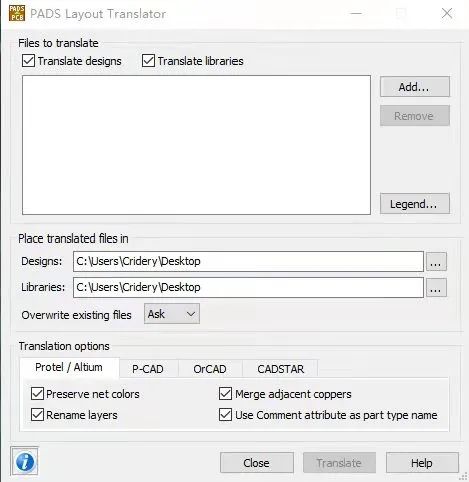

2，软件界面如下，点击Add添加，然后选择需要进行转换的Altium Designer文件

3，最后点击Translate进行转换，生成PADS文件
