本文将提供有关印刷电路板(PCB)布局布线的指南，以帮助设计师避免此类噪声问题。作为例子的开关调节器布局采用双通道同步开关控制器 ADP1850，第一步是确定调节器的电流路径。然后，电流路径决定了器件在该低噪声布局布线设计中的位置。

第一步：确定电流路径

在开关转换器设计中，高电流路径和低电流路径彼此非常靠近。交流(AC)路径携带有尖峰和噪声，高直流(DC)路径会产生相当大的压降，低电流路径往往对噪声很敏感。适当PCB布局布线的关键在于确定关键路径，然后安排器件，并提供足够的铜面积以免高电流破坏低电流。性能不佳的表现是接地反弹和噪声注入IC及系统的其余部分。

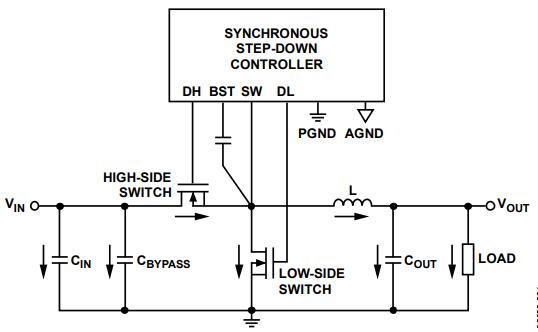

图1所示为一个同步降压调节器设计，它包括一个开关控制器和以下外部电源器件：高端开关、低端开关、电感、输入电容、输出电容和旁路电容。图1中的箭头表示高开关电流流向。必须小心放置这些电源器件，避免产生不良的寄生电容和电感，导致过大噪声、过冲、响铃振荡和接地反弹。

图1. 典型开关调节器(显示交流和直流电流路径)

诸如DH、DL、BST和SW之类的开关电流路径离开控制器后需妥善安排，避免产生过大寄生电感。这些线路承载的高δI/δt交流开关脉冲电流可能达到3 A以上并持续数纳秒。高电流环路必须很小，以尽可能降低输出响铃振荡，并且避免拾取额外的噪声。

低值、低幅度信号路径，如补偿和反馈器件等，对噪声很敏感。应让这些路径远离开关节点和电源器件，以免注入干扰噪声。
