SATA3.0接口PCB布局走线注意事项
核桃设计分享 2025-05-14

SATA是一种主板与大容量存储设备之间的通讯接口,是一种电脑总线!

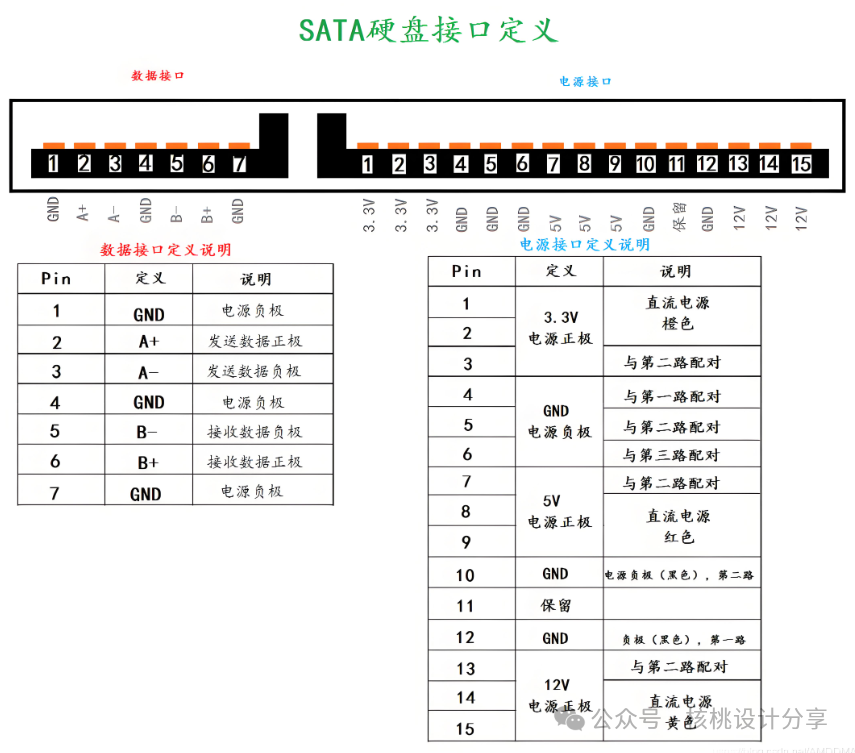

接口管脚定义如下:


上图中右边属于电源管脚,我们主要看左边的信号管脚,可以看得出来,一共有两对差分信号,分别为A+和A-,B+和B- 。

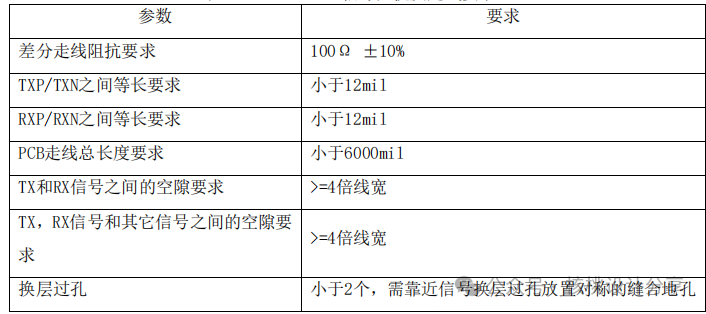

阻抗与走线要求:


PCB布局走线时需重点注意事项,如下:

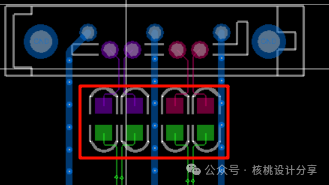

(1)AC耦合电容要对称放置,且需要靠近SATA接口放置。

(2)差分对尽量走Top层,如果实在需要换层,最好不要超过两个过孔,而且打孔换层处必须要放置对称的缝合地过孔,且缝合地过孔和信号过孔之间的距离不能超过30mil。


(3)走线尽量采用弧线或者钝角,不能使用直角或者锐角。


(4)两对差分线必须有完整的地平面,避免出现连续的过孔阻断信号的回流路径。

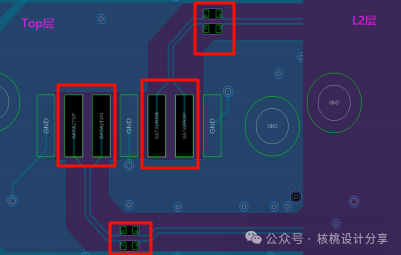

(5)SATA座子的焊盘和AC耦合电容的焊盘底下必须要挖空一层以保证阻抗的连续性。
