PCB布线时，1oz铜厚，1mm线宽可以通过1A电流的说法是怎么来的？

在PCB布局走线的时候，我们经常需要给出layout电流的走线宽度，对于很多人来说，根据经验来1mm线宽可以通过1A电流。那么经验这个数据是怎么来的呢?PCB走线的宽度和电流的关系，一般来说，电流越大，需要的走线宽度越宽，因为更大的截面积可以降低电阻，减少发热。下面我们介绍下PCB走线宽度和电流的关系

i)oz和mil

盎司(OZ)是重量的单位,我们常常用单位面积的重量来控制铜皮的厚度，1OZ意思是重量1OZ的铜均匀平铺在1平方英尺的面积上所达到的厚度，它表示铜皮的厚度等于35微米。mil是线宽的表示单位1mil=0.0254mm 10mil=0.254mm 40mil≈1mm。

ii) PCB铜皮厚度

PCB铜皮有厚度之分，有 0.5盎司(18um)厚度，1盎司（35um）厚度。一般双面板是1oz，多层板内层一般是1/2oz 1/3oz，外层1oz 1/2oz 1/3oz这些选择。

PCB的铜皮厚度提供了更多的导电路径，降低了电阻。根据欧姆定律 V=IR（电压 V 等于电流 I 乘以电阻 R），在相同电压下，电阻降低意味着可以传输更大的电流。而且厚铜皮还能更好地应对电流产生的热量，减少因过热导致的性能下降或损坏的风险。一般 PCB 铜皮的厚度为1 盎司，表面完成铜厚度为 1.6~2.0mil，即 40.6~50.8um(1.16 盎司~1.45 盎司)。线路板厂家会加上一定的余量。用铜皮作导线通过大电流时铜皮宽度的载流量应参考表中的数值降额 50% 去考虑。

iii)PCB的载流能力取决于以下因素：线宽、线厚（铜箔厚度）、导体温升、板材

IPC-2152 标准提供了一种计算 PCB 导线（导轨）电流容量的方法。通过考虑导线的尺寸、环境温度、材料特性等因素，可以计算出导线在安全工作温度下能够承受的最大电流负载。其中导体温升是影响PCB导体载流能力的决定性因素

IPC-2152标准提供的Conservative Chart（保守图表）具有普适性设计特征，可以覆盖了多种复杂场景：无论是PCB板的内部或外部布线、不同基材类型、板材厚度的差异，还是常规空气环境（非真空条件）下的散热需求，该图表提供的参数都能确保安全裕度。IPC-2152保守图表的作用是：帮助我们，对“PCB导体载流能力”进行非常安全地估算。

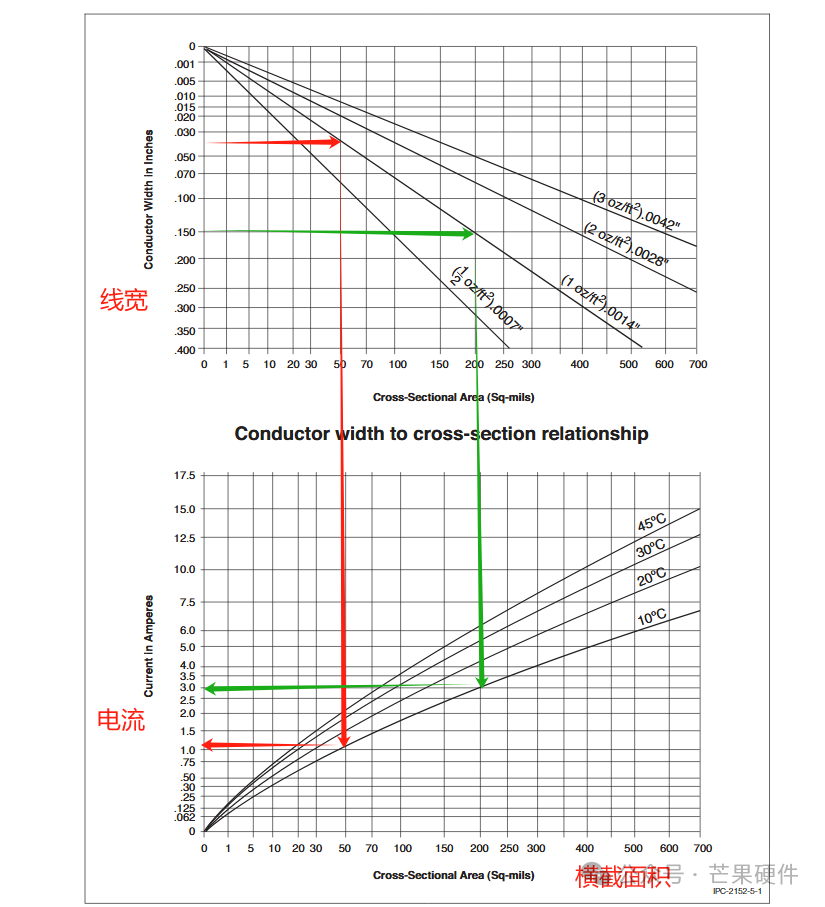

下面解释下下面图标的意思：

如红色箭头，PCB走线宽度40 mil，使用1oz的铜厚，垂直找到对应的温升要求10°C，然后回到y轴找到可通过的最大电流1.1A左右。

如绿色箭头，如果PCB导体需要通过3A电流，目标温升10°C，垂直向下找到不同铜厚下，所需要的走线宽度。如使用1oz的铜厚时，走线宽度需要达到150mil。

例：PCB设计项目要求在PCB内层走线，额定电流为1A，铜厚为1OZ，工作温升不超过20℃，求PCB走线宽度。

内层、外层走线，查保守图表（上图）可知：1A电流与45℃相交点对应横截面积约等于30mil²。

求出的横截面积为30mil²后，又知铜厚为1OZ，查保守图表（上图）可得线宽约为0.022inch（22mil）。

因此无论内层，还是外层走线，载流能力为1A，温升为20℃，PCB走线宽度为22mil即可满足要求，且余量较大，使用起来十分安全。
