Altium Designer复制粘贴的方法,以及特殊粘贴的使用
在使用Altium designed(以下简称AD)时,有时需要粘贴元器件。与常用的软件不同,AD的复制粘贴并不是ctrl C 和 ctrl V,并且复制过来的器件并没有保存原先的网络标号,因此需要了解特殊粘贴。

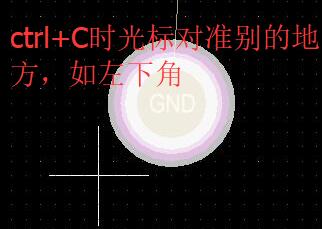

板子敷铜之前一般需要放置一些接地的过孔,以这个过孔为例讲一下AD的粘贴操作。选中需要粘贴的器件,按下shift可以多选。然后按ctrl C,会出来一个光标,此光标表示粘贴的“原点”。

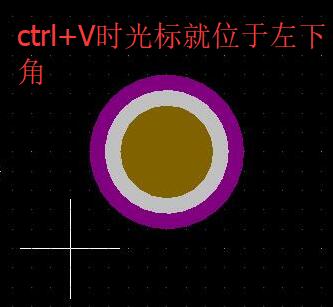

可以看到,复制粘贴时,GND的网络会丢失。如果需要保存网络标号,要使用特殊粘贴。

可以使用快捷键E A

选择保持网络名称,不需要ctrl V,就可以放置器件。
如果需要整齐摆放,可以使用阵列粘贴

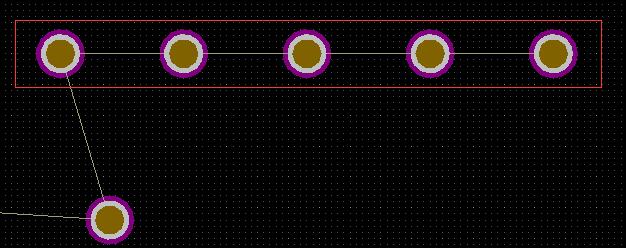

效果如下

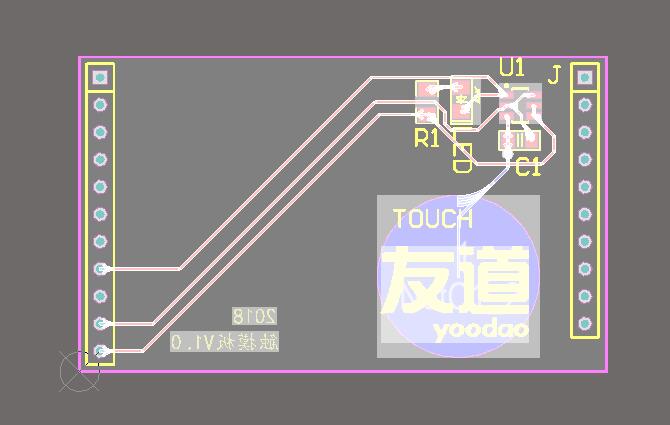

这个功能在拼版时十分有用,可以把一个板子复制成好几个。下面举一个简单的例子。用ctrl A选中所有器件,复制,并把光标放在左下角。


按下EA,选中复制的指定者,粘贴阵列

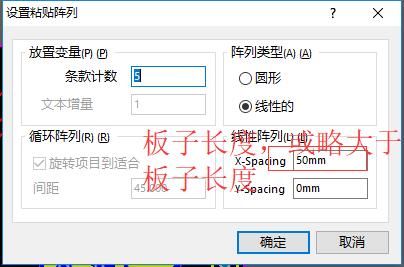

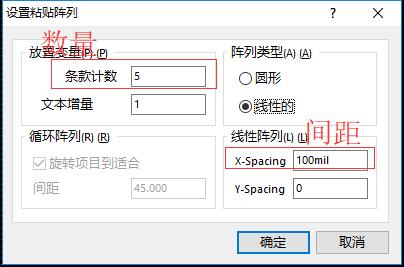

填写拼版的数量和板子间距。

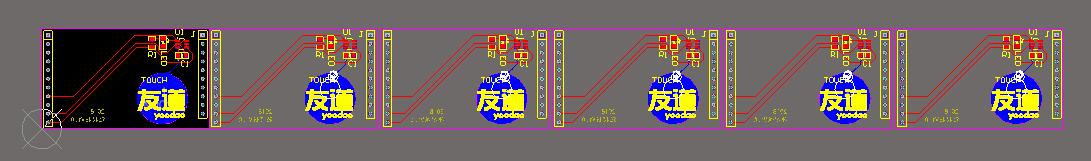

效果如下。当然,拼版需要做工艺边,还有一些别的注意事项,本文暂不讨论
