我们经常讨论PCB中损耗大小的问题。有的工程师就会问，哪些因素会影响损耗的大小呢？其实，最常见的答案通常会说PCB材料的损耗因子、PCB传输线的长度、铜箔粗糙度，其实答案肯定远不止于此。下面我们分别就相应参数做一些实验给大家介绍下PCB板中哪些因素对传输线损耗有影响。

1、PCB介质损耗因子的变大，损耗越来越大

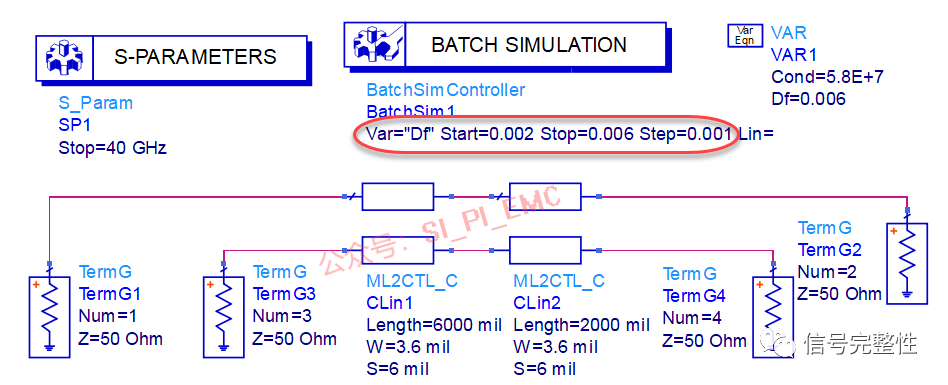

首先看看介质损耗因子Df对损耗的影响，以Df为变量，分析Df的变化对损耗的影响，下图是分析的原理图：

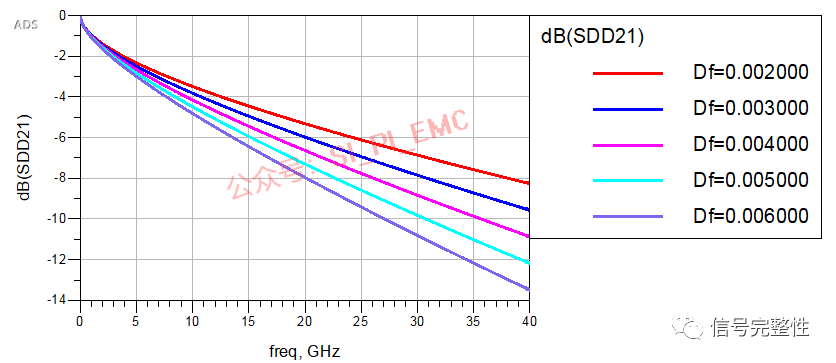

仿真对比结果如下，显然，随着PCB介质损耗因子的变大，损耗越来越大：

2、传输线长度越大，损耗越大

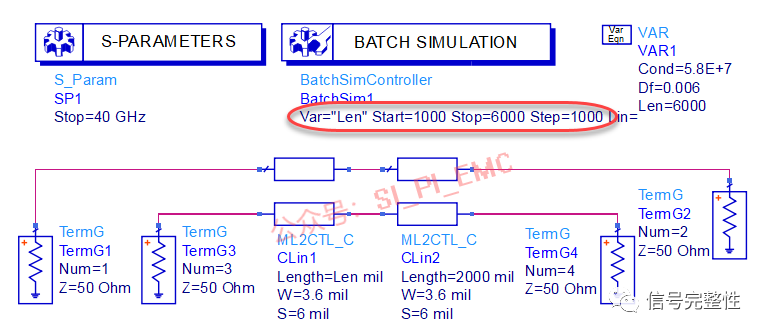

长度也是损耗的主要因素之一，把传输线长度设定为Len变量，分析Len的变化对损耗的影响，下图是分析的原理图：

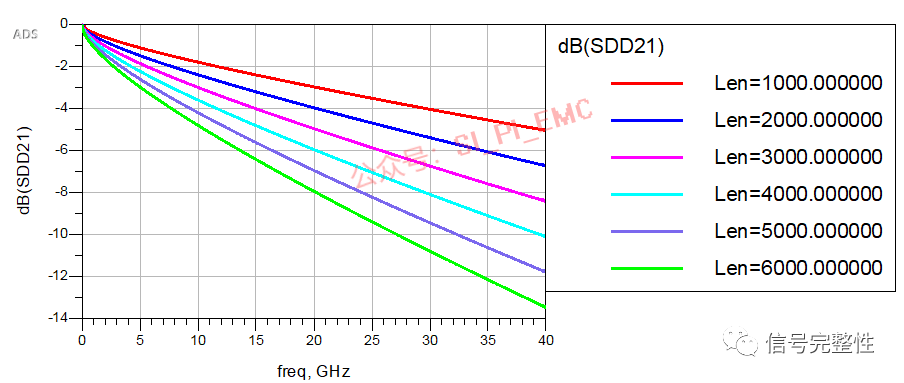

仿真对比结果如下，显然，随着传输线长度越大，损耗越大：

3、铜箔粗糙度越大，损耗越大

铜箔是PCB中常用的导体，其粗糙度的大小也会对损耗造成影响，通过分析，粗糙度的变化对损耗的影响：

铜箔粗糙度越大，损耗越大。

以上这三个影响因子是工程师们很容易能理解。为了减小，工程师们通常想到的方式就是使用低介质损耗角因子、减短传输线长度以及减小铜箔粗糙度。

除了这三个影响因子，还有诸如过孔、传输线对内不等长、串扰等对损耗有影响。如高多层板中的过孔，很多时候都会存在的过孔残桩（Stub）

4、过孔残桩（Stub）就会导致损耗变大

过孔残桩（Stub）就会导致损耗变大，如下图所示为相同的过孔，没有残桩和有残桩的损耗结果，有残桩的时，会存在一个非常大的谐振点，即在此谐振点处，损耗非常大。

并且，随着残桩越来越大，谐振的频率会越来越小（相对应在特定的频率处损耗也会变大）。

5、差分线的偏差长度的越长，相同频率点处的损耗越大。

在PCB设计中，经常会出现差分对内不等长（偏差skew）的现象，经过实验发现，随着偏差长度的变化，损耗也会不一样。如下图所示，随着偏差长度的越长，相同频率点处的损耗越大。

6、串扰会造成损耗的谐振点

在集成度越来越高的产品设计中，串扰 是工程师一直都在担心的问题。因为严重的串扰会导致很多信号完整性的问题，比如对损耗的影响就是其中之一。如下图所示为微带线时，当传输线与传输线的间距变化时的损耗对比结果。

显然，在保持其它设置不变时，间距越大，在相同特定频率点处，传输线的损耗衰减越小。其实串扰对损耗的影响还有一些比较有趣的现象，比如什么时候串扰会造成损耗的谐振点，等等。
