图表汇总,常用元器件的封装
山羊硬件Time 2024-06-21

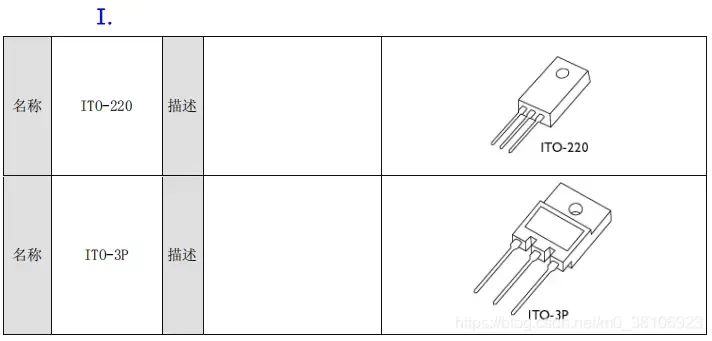

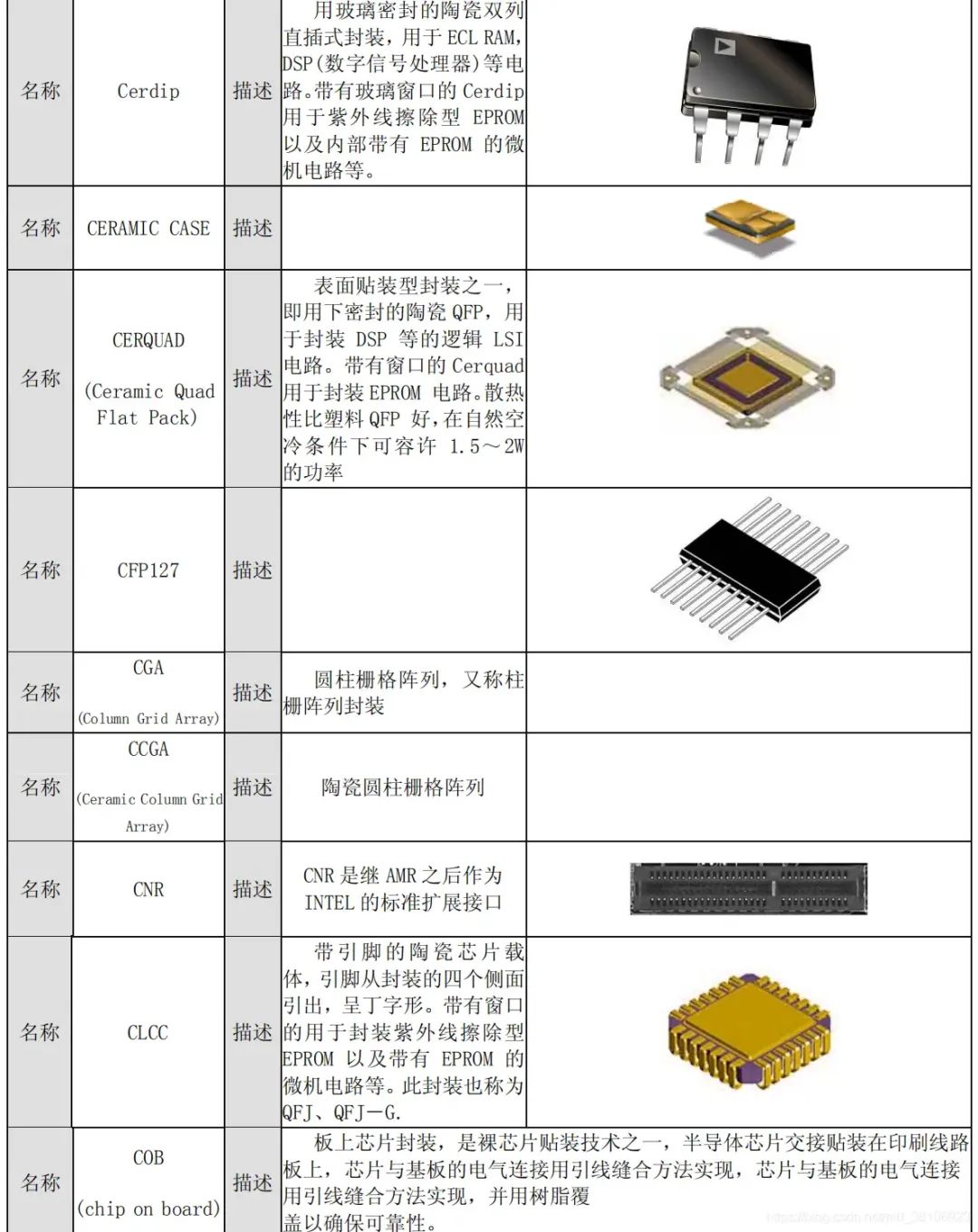

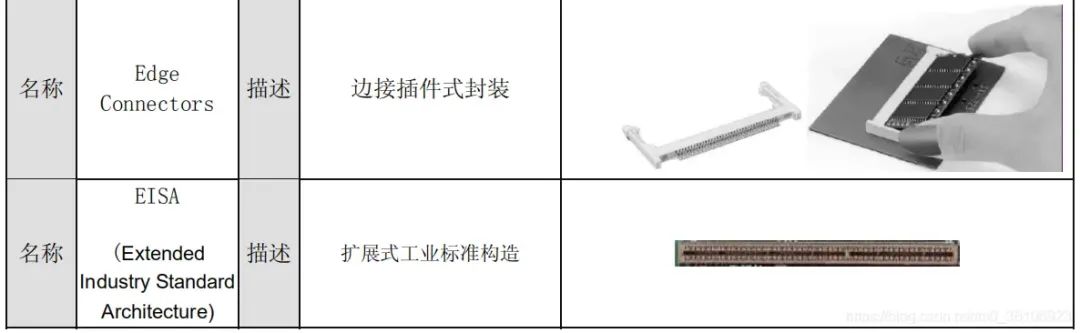

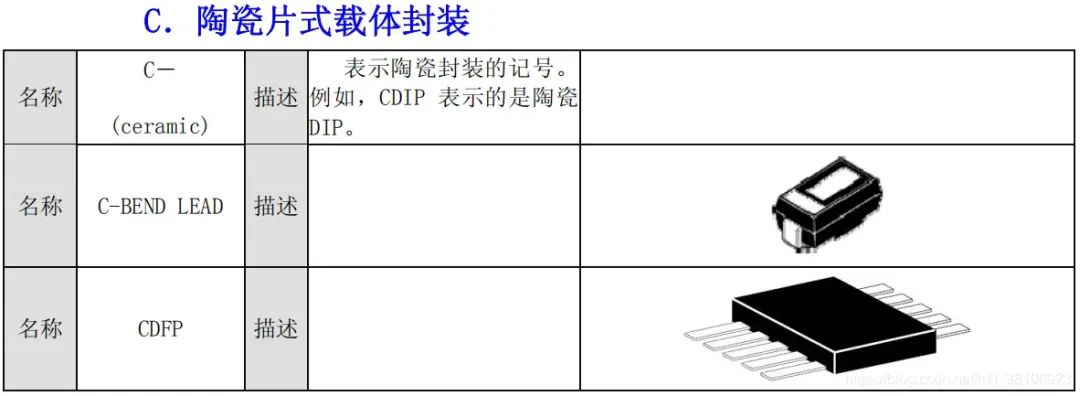

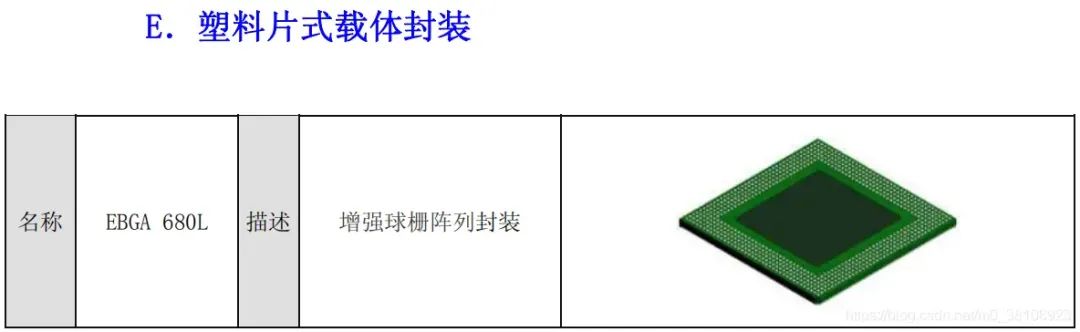

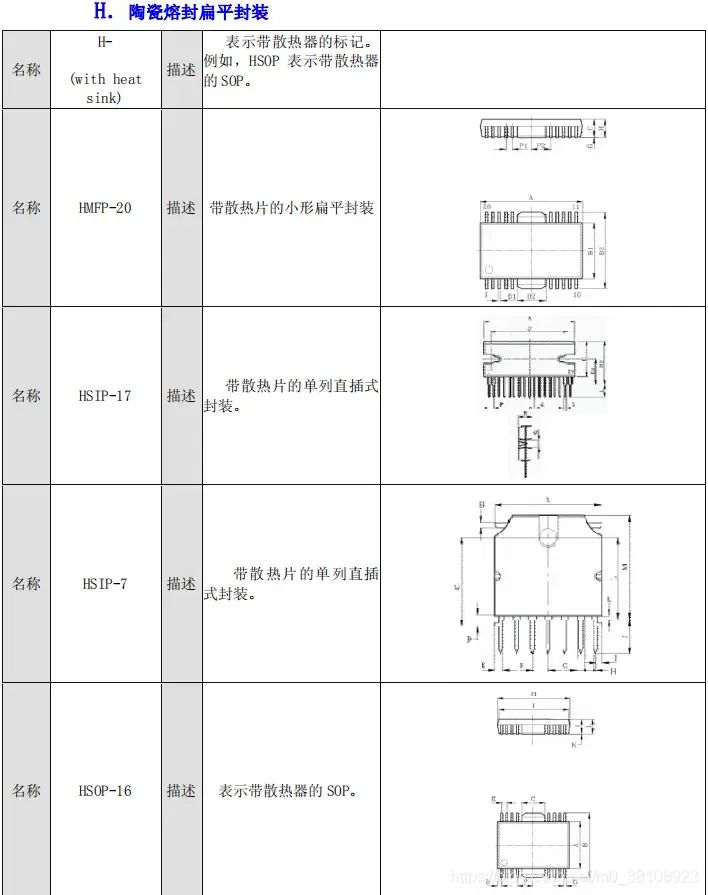

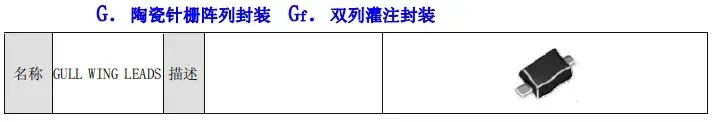

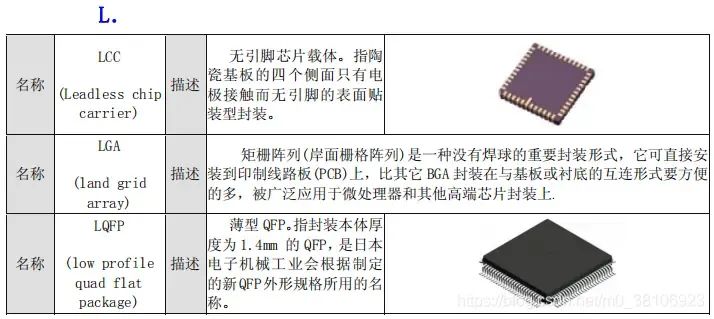

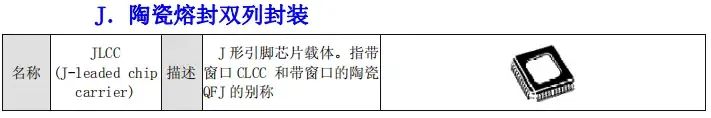

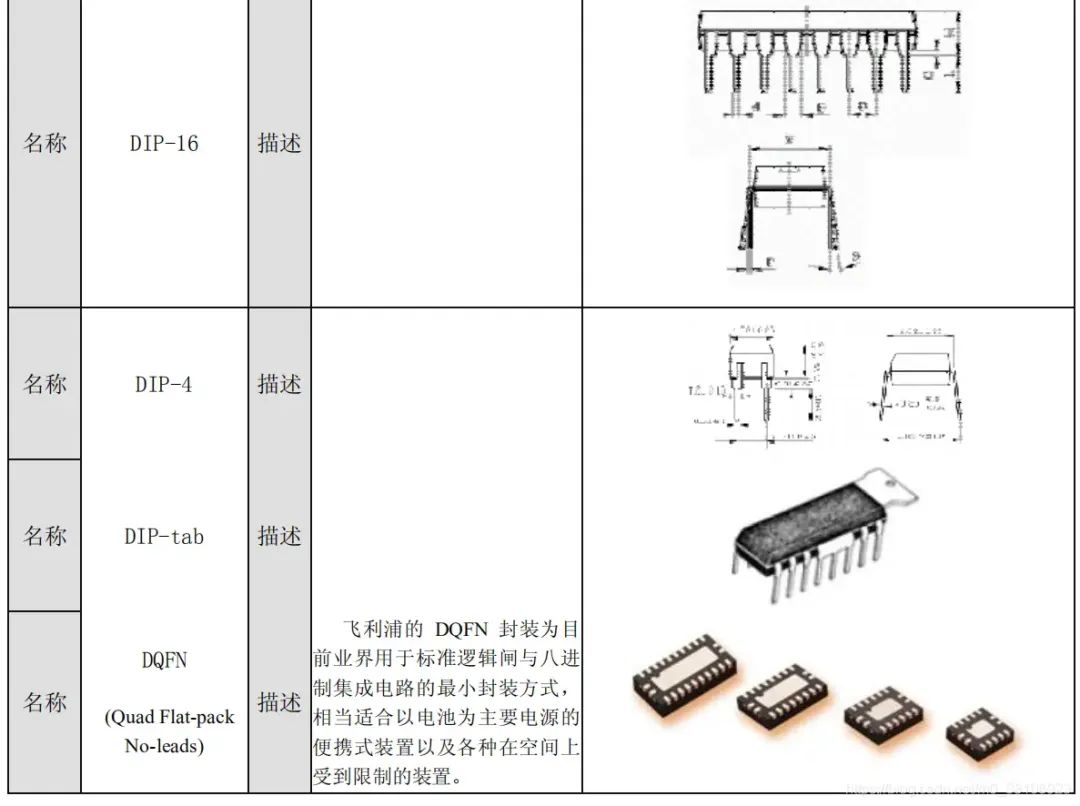

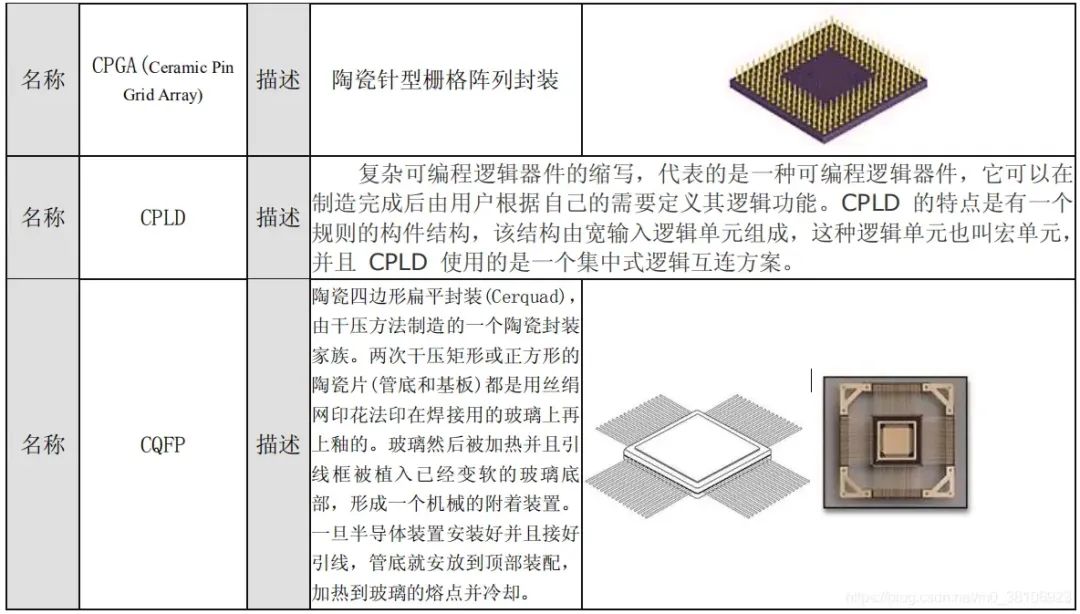

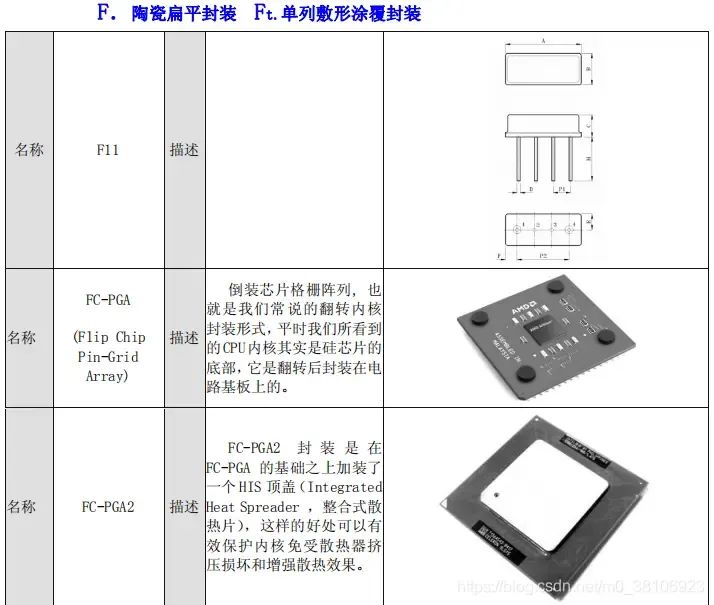

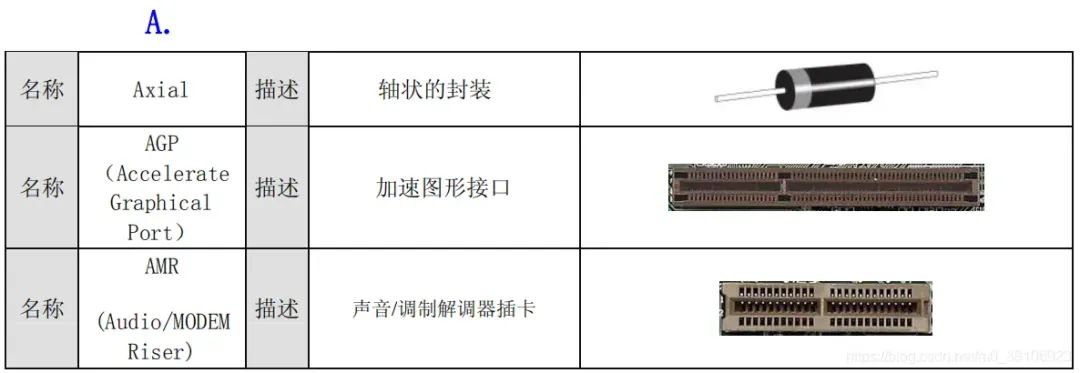

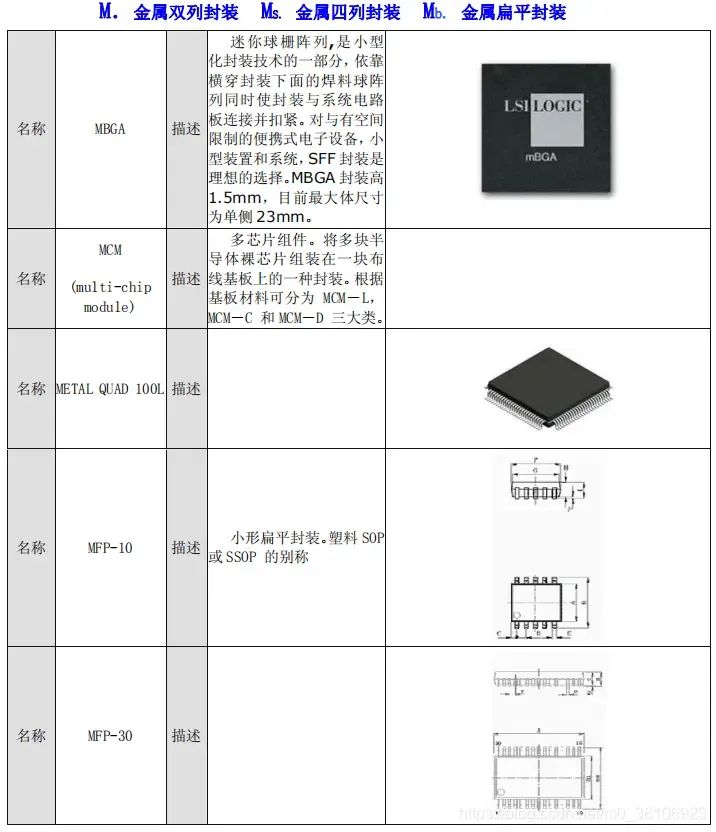

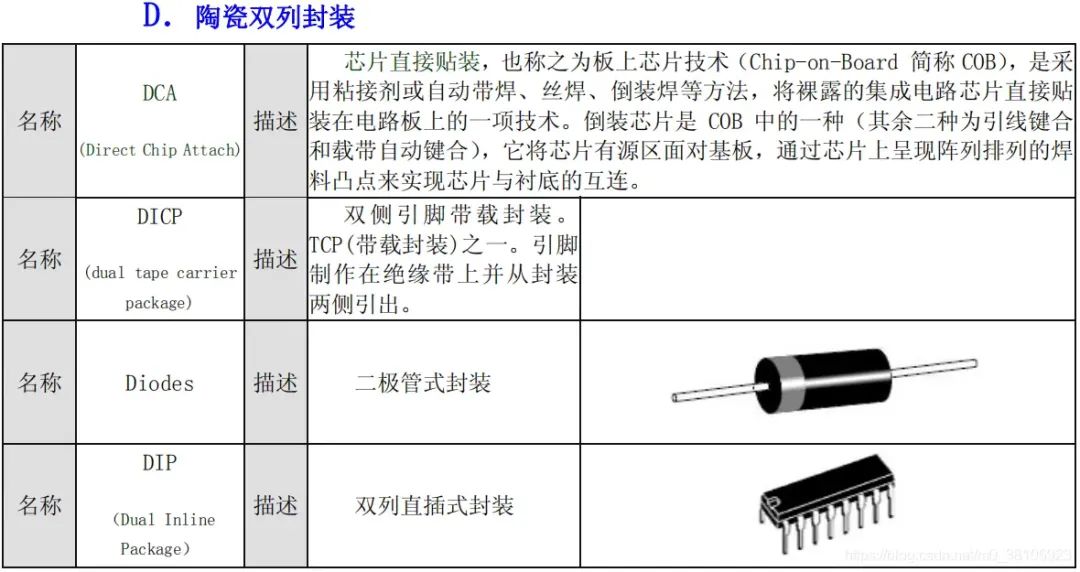

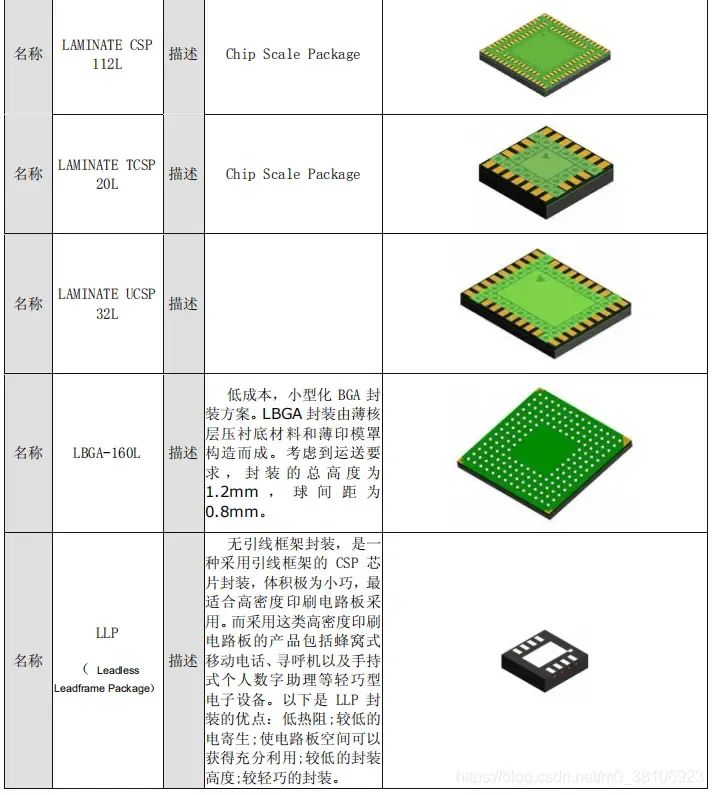

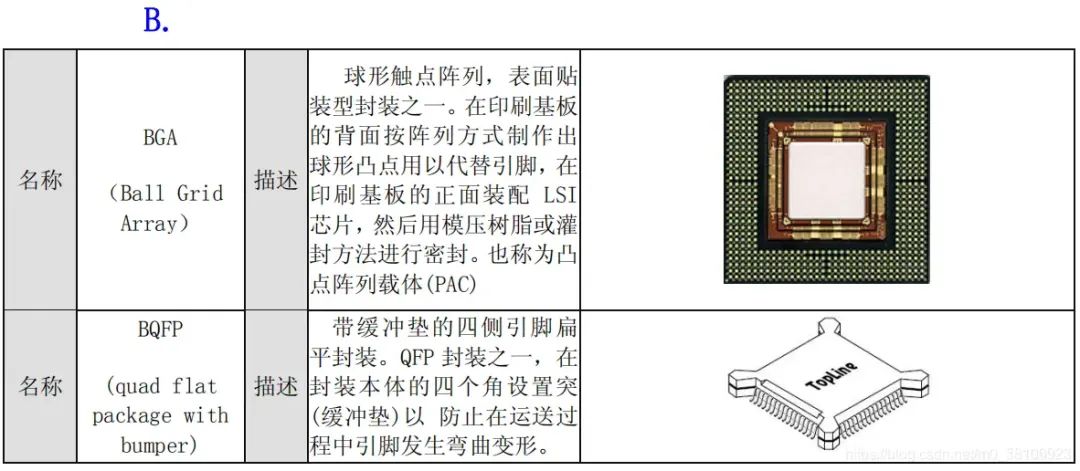

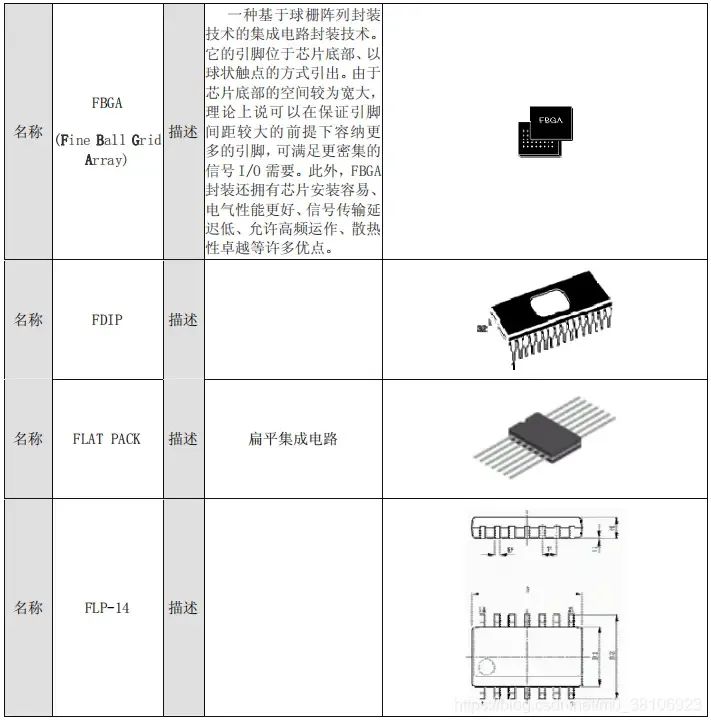

本次包含IC类,包括常用的BGA,BQFP,CPGA,DIP等等封装,下次查阅起来应该就会很方便了。码住收藏。



声明: 本文转载自其它媒体或授权刊载,目的在于信息传递,并不代表本站赞同其观点和对其真实性负责,如有新闻稿件和图片作品的内容、版权以及其它问题的,请联系我们及时删除。(联系我们,邮箱:evan.li@aspencore.com )
